一份丙类双层仓库给排水CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑设计面积：18207.4平方米
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 参考图纸：13张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 消防设计：喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水
• 大样节点：卫生间
• 项目所在地：四川

附件详情

• 资料目录
• 设计说明及图例

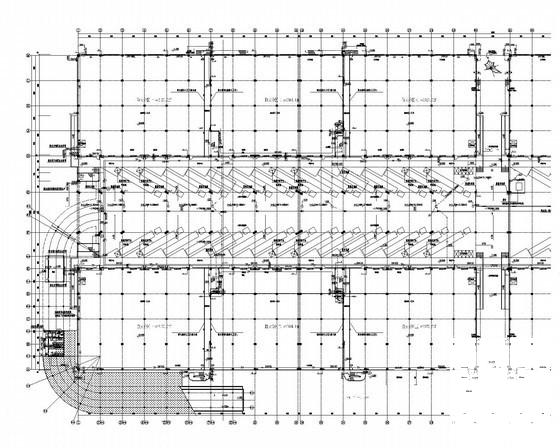

• 平面图
• 自喷平面图
• 给排水及消防展开系统原理图
• 屋顶消防水箱大样及卫生间大样

附件详情

工程介绍：
本项目为某物流中心的双层仓库，共二层，建筑面积18207.4平方米，建筑高度19.0米，储存丙类物品，按丙类双层仓库设计，火灾危险等级为仓库危险级Ⅱ级。该项目室内消火栓流量12L/s，室外消火栓用水量45L/s,火灾延续时间3h。自动喷水灭火系统设计流量60L/s，作用面积200平方米，灭火时间2h。同一时间内的火灾次数为1次，仓库的室内外消防水量共1100立方米，全量储存在室外消防水池内。该项目所有仓库合用一套 消防系统 ，在室外总平设一座消防水池和一座消防泵房，对于超出消防水池150m保护半径的区域局部增设消防水池。在双层仓库的楼梯小屋面设一座有效容积18立方米的钢筋混凝土消防水箱（池底标高347.30m，池顶标高349.40m，有效水深1.75m），以保证前10分钟消防用水。

设计内容：
建筑物内生活给水系统、生活污水系统、消防系统等。

稿件，共13张图纸。

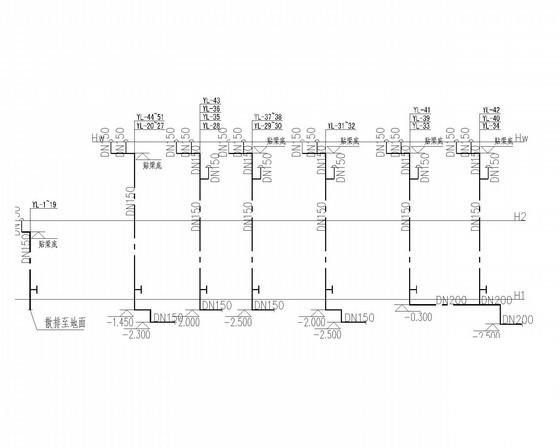

雨水展开系统原理图

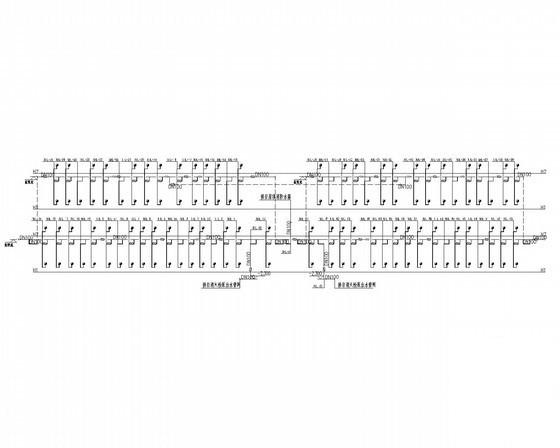

消火栓展开系统原理图

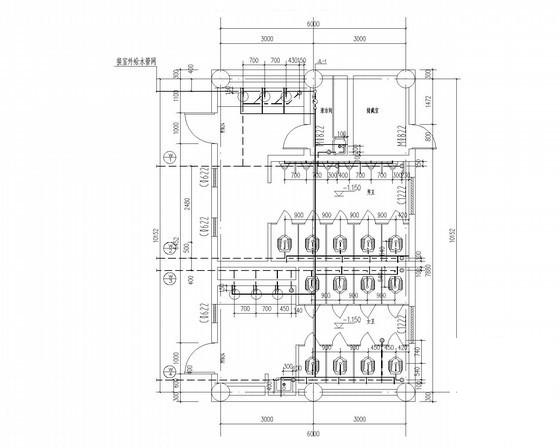

卫生间大样

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
