一份高铁火车站主站房及站台雨棚和进出站人行天桥结构CAD施工图纸(钢管混凝土柱)

jxyy7788 · 发表于 2020-2-9 10:27:03

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：交通建筑
建筑高度类型：多层建筑
建筑地上层数：3层
建筑地下层数：2层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构,钢结构
钢筋混凝土结构：框架
钢结构：桁架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：6度抗震
风压：0.55kN/平方米
雪压：0.40kN/平方米
参考图纸：59张
设计年代：近代

附件详情

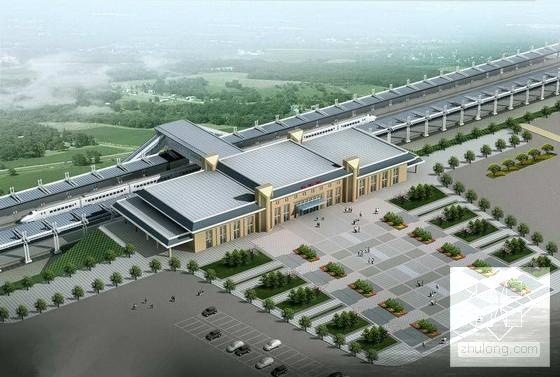

该项目是高铁火车站项目，由主站房（包括出站通道）、站台雨棚、进出站人行天桥组成。主站房（包括出站通道），长度为(平行于铁轨方向)120.6m，宽度为40.1m。站房屋盖：候车厅屋盖采用钢桁架结构，最大跨度为30.5m，悬挑跨度为2.4m。站台无柱风雨棚：用单榀空间钢管桁架+屋面连续钢檩条结构，跨线天桥：天桥跨度39.5米，桥面宽度12米。跨线天桥建筑设计结构形式为全钢结构桁架桥，天桥柱采用钢管混凝土柱。6度设防。
站房图纸：混凝土结构设计说明，柱下独立基础平面布置图，独立基础详图及说明，框架柱配筋表及柱牛腿详图，梁板配筋图，钢结构设计总说明，站房钢屋盖及出站通道轴侧示意图，出站通道钢结构平面、檩条布置图，上下弦，钢结构详图等共计27张图。
站台雨棚：设计说明，风雨棚结构、屋面檩条布置图，风雨棚结构剖面图，风雨棚及天桥独立基础布置图，上弦平面杆件布置详图，节点详图，桁架详图等共计12张图。
跨线天桥：设计说明，天桥独立基础布置图，天桥基础、柱脚详图及基础说明，天桥结构横剖面及楼梯雨棚立面图，天桥桥面组合楼板结构布置及配筋图，楼梯斜梁XL详图，楼梯踏步板及楼梯梁基础详图，节点详图等共计20张图。
分享投稿时间：近几年

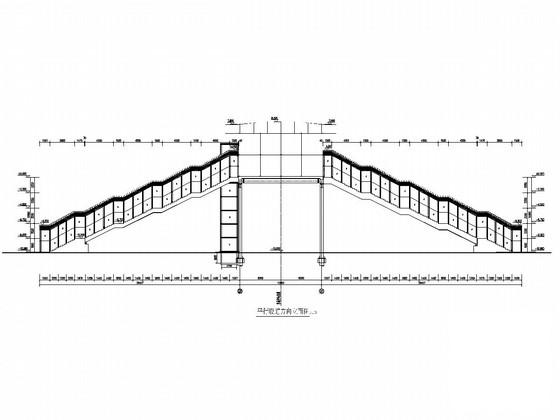

跨线天桥平行股道方向立面图

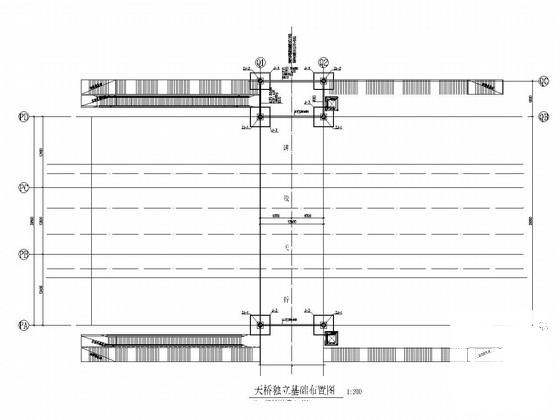

天桥独立基础布置图

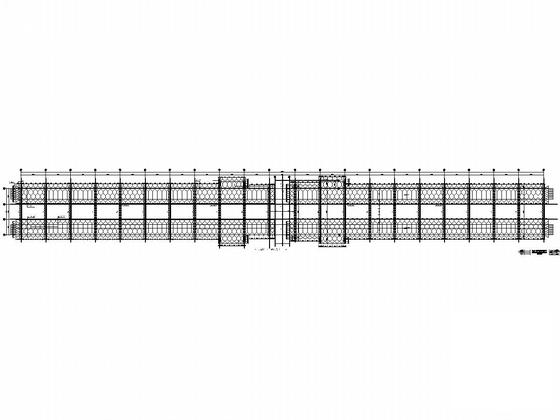

风雨棚结构、屋面檩条布置图

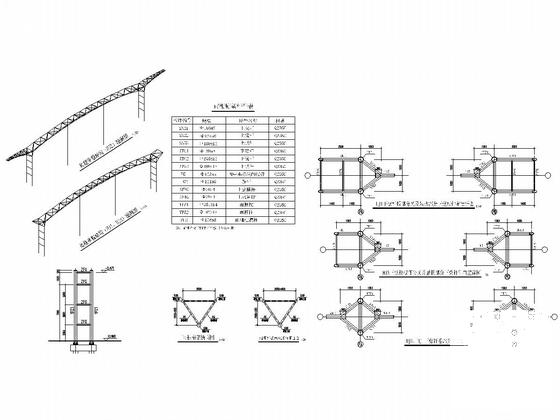

风雨棚桁架杆件表及下弦杆分叉详图

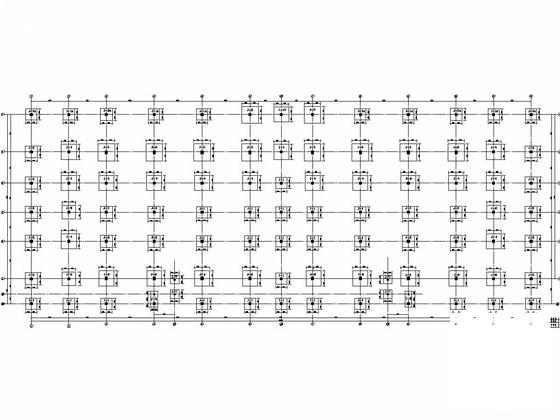

站房柱下独立基础平面布置图

-5.900标高梁平面配筋图

站房钢屋盖及出站通道轴侧示意图

西站房结构剖面图

天桥桥面结构及楼梯结构布置图
