一份办公楼功能改变加固改造结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1319

积分

超级版主

Rank: 8Rank: 8

积分
1319
发表于 2020-2-9 10:34:47 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 结构安全等级:二级
  • 参考图纸:10张

附件详情

该项目受甲方委托,对进行改造加固设计,改造后四层标高13.280m处1-2/C-F范围内,八层标高28.880m处1-2/C-F,2-7/E-F,7-8/C-F范围为档案室。该楼位于河北省石家庄市,为地上十三层地下二层框筒结构、由于四层1-2/C-F范围内活载取值变为12KN/M2 ,2-3/E-F范围内活载取值变为17KN/M2 ,八层1-2/C-F,2-7/E-F,7-8/C-F范围内活载取值变为12KN/M2故对原结构进行加固.
该资料包含:
改造加固设计说明、梁底加固图、梁顶加固图、板顶加固图、板底加固图共10张图纸。

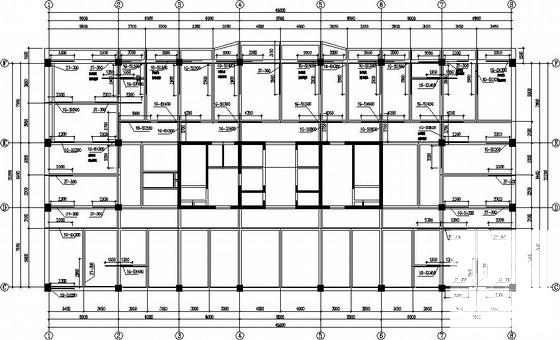

办公楼改造设计说明 - 1
第 1 张图

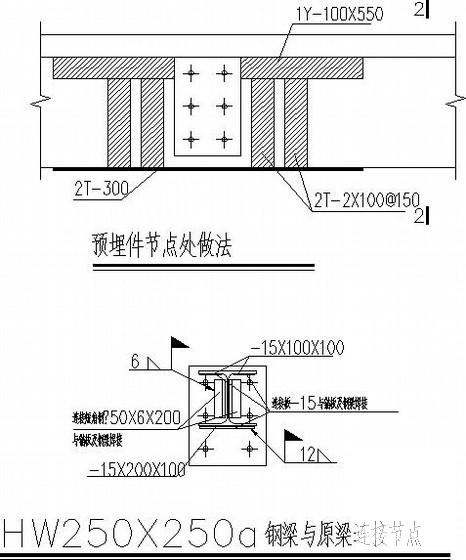

办公楼改造设计说明 - 2
第 2 张图

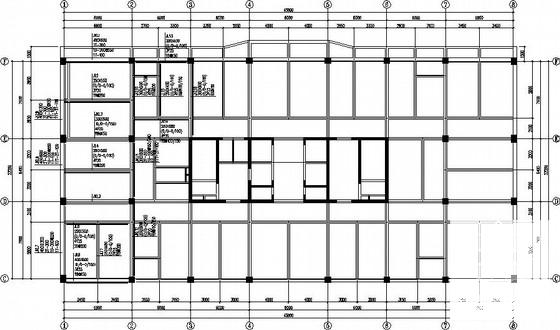

办公楼改造设计说明 - 3
第 3 张图

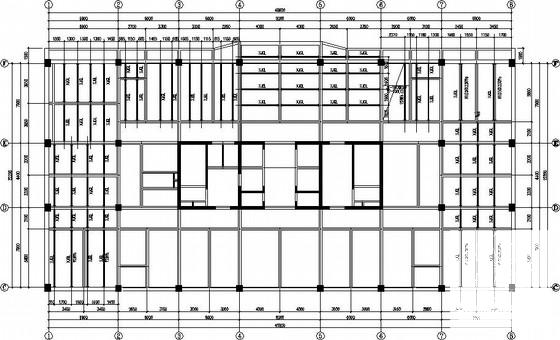

办公楼改造设计说明 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 10:34:47上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfccw1cf1cs21ef110.zip

553.46 KB

售价: 100 积分    赚积分
