一份3层框架结构老年活动中心改造加固结构CAD施工图纸

jxyy7788 · 发表于 2020-2-9 10:35:51

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：文化
建筑高度类型：多层建筑
建筑地上层数：3层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢筋混凝土结构
钢筋混凝土结构：框架
基础形式：独立基础
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：7度抗震
风压：0.75kN/平方米
参考图纸：14张
设计年代：近代

附件详情

主体地上三层框架结构，总高12.00m，竣工于1990年，建筑面积约1500平方米，该建筑框架柱主筋及箍筋满足拟改造后的承载力验算要求；框架梁梁底主筋及箍筋满足拟改造后的承载力验算要求;楼板承载力满足拟改造后的承载力验算要求;桩承载力满足拟改造后的承载力验算要求;承台承载力满足拟改造后的承载力验算要求;部分墙体存在裂缝；部分楼板存在裂缝。经抗震验算，部分框架梁、柱的纵筋或箍筋不满足抗震承载力的要求。
加固改造内容：1、采用加大截面法加固抗震承载力不满足要求的框架柱。2、采用柱端包碳纤维法加固箍筋不满足设计要求或抗剪承载力不满足计算要求的框架柱。3、板底纵筋不满足计算要求的楼板采用板底粘贴碳纤维法加固。4、对出现裂缝的楼板采用表面封闭法或压力注射、注浆法进行裂缝修补。5、对出现裂缝的墙体进行裂缝修补。6、屋顶拟增钢筋砼屋架。
该资料包含：结构加固改造设计总说明，改造前、后承台、基础梁平面布置图，二、三层、屋面层改造前、后平面布置图，新增构架柱平面定位图，新增屋架模板图，新增构架模板图，加固大样等共计14张图。
分享投稿时间：近几年4月。

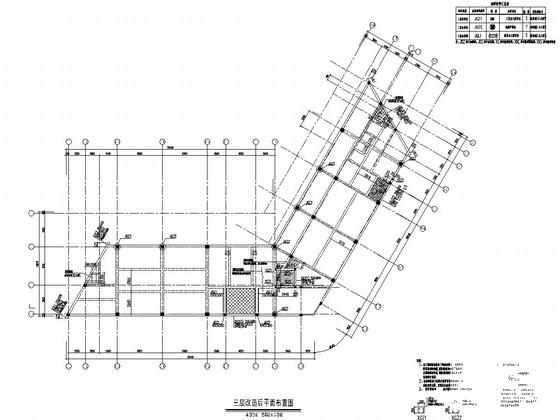

三层改造后平面布置图

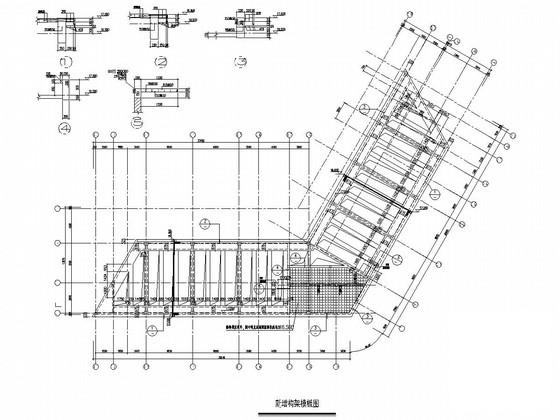

新增构架模板图

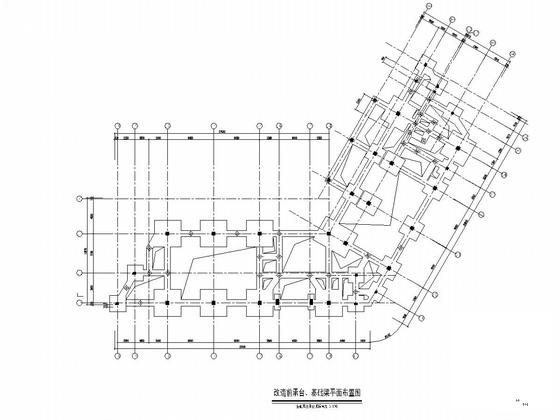

改造前承台、基础梁平面布置图

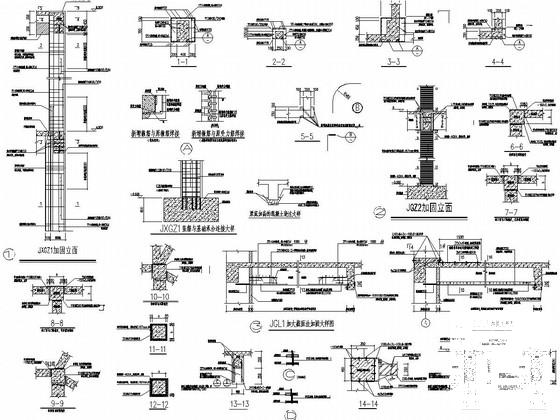

加固大样
