建筑类别：工业建筑
-
建筑高度类型：单层建筑
-
厂房建筑高度类型：单层厂房
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构,钢结构
-
钢筋混凝土结构：框架
-
钢结构：排架
-
基础形式 ：桩基础
-
结构安全等级：二级
-
抗震设防烈度：7度抗震
-
风压：0.75kN/平方米
-
参考图纸：20张
-
设计年代：近代
附件详情
该项目是水果深加工工厂项目，采用框、排架结构，抗震设防烈度为7度，采用预应力高强混凝土管桩(PHC桩),桩径400毫米,AB型桩。
该资料包含：结构设计总说明，钢结构施工总说明，钢筋混凝土结构平面整体表示法，梁构造通用图说明，预应力管桩施工说明，钻(冲)孔灌注桩设计说明，桩基础
平面布置图

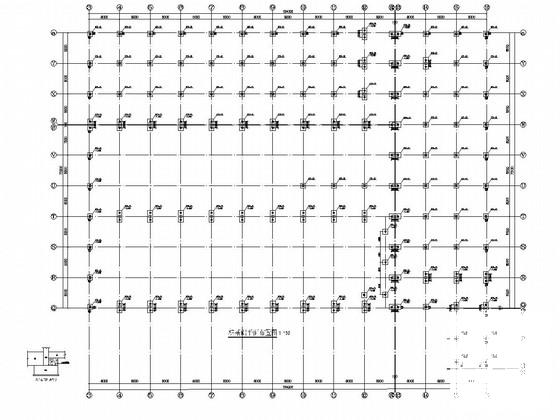

，柱定位及配筋图，夹层梁板配筋图，钢屋面结构布置图，檩条布置图，钢架图，连廊结构图等共计20张。
分享投稿时间：近几年

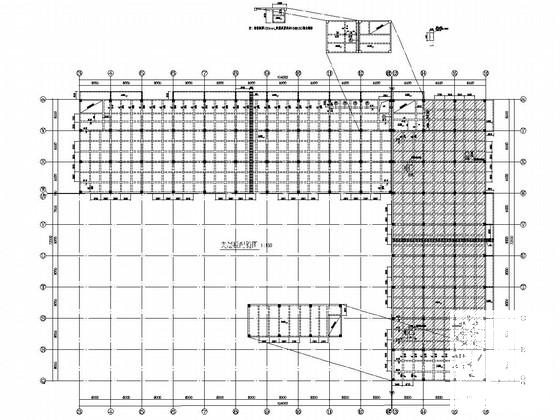

夹层梁配筋图

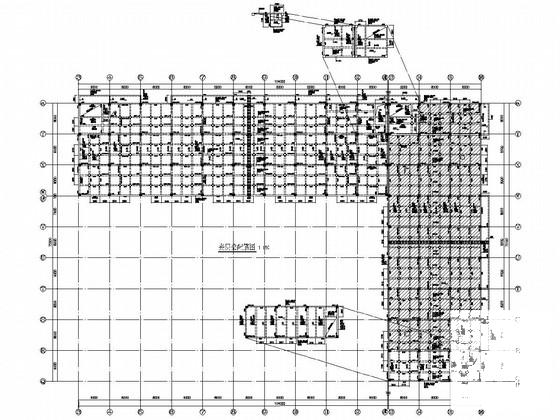

夹层板配筋图

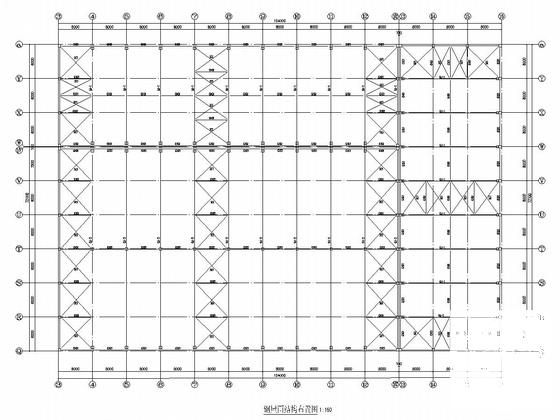

钢屋面结构布置图

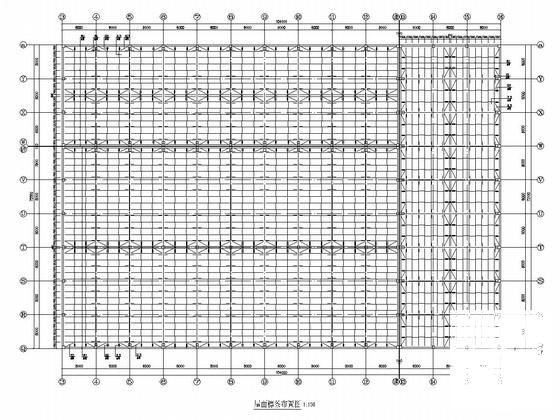

屋面檩条布置图

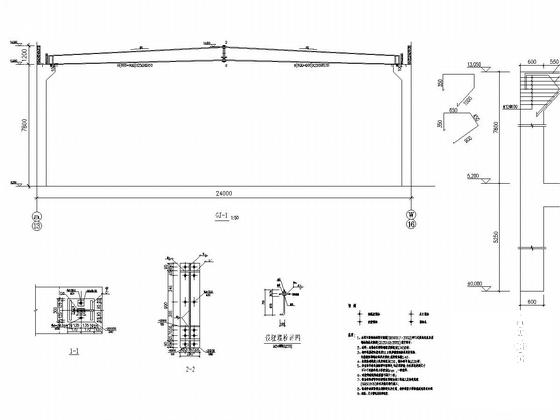

GJ-1大样图
钢结构大样图
屋面梁配筋图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图
第 7 张图
第 8 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
