两栋地上18层剪力墙结构住宅楼结构CAD施工图纸(dwg)

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：高层建筑
• 地上层数：18层
• 地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.30kN/平方米
• 雪压：0.10kN/平方米
• 地下室功能：车库
• 参考图纸：45张
• 设计年代：近代

附件详情

该附件为四川某小区普通的两栋住宅楼，均为地下一层，地上18层，总高为54.95米，建筑结构形式为全现浇钢筋混凝土剪力墙结构，基础为筏板基础和独立基础，,7度设防。
该资料包含：结构设计说明、剪力墙、柱平面布置图、墙柱详图、结构 平面布置图 、梁平法施工图、 楼梯详图 等共45张图。

1号楼11~17层梁平法施工图

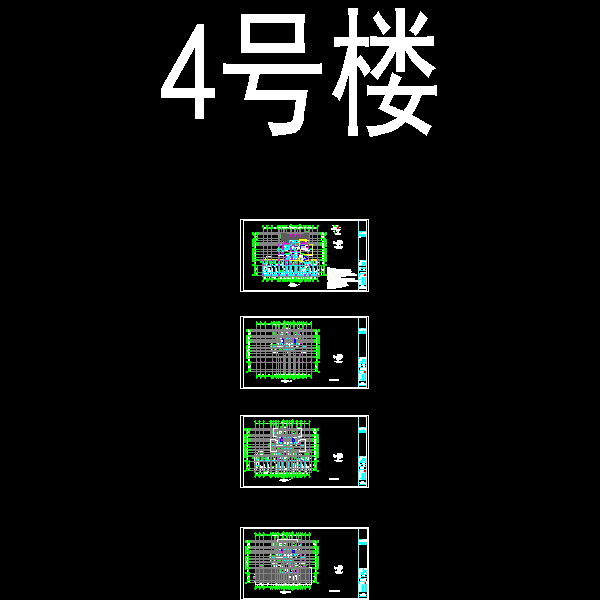

4号楼基顶~屋顶墙、柱平面布置图

4号楼18层结构平面布置图

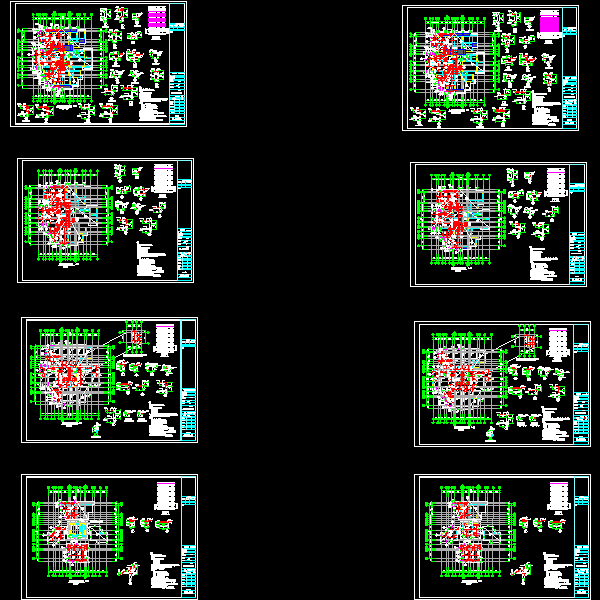

4号楼11~17层梁平法施工图

4号楼1层结构平面布置图

4#商业梁图.dwg

4,5#楼核心筒楼梯结构.dwg

4,5号楼商业平面图.dwg

4,5号楼标准层平面图.dwg

4,5号楼标准层梁图.dwg

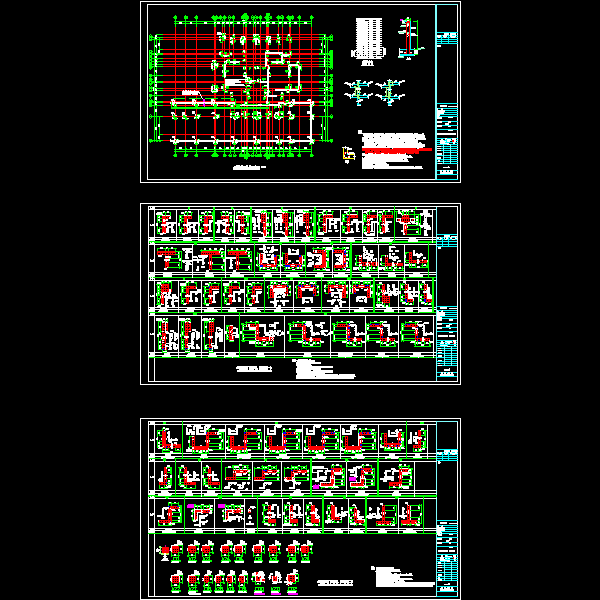

4号楼墙柱.dwg

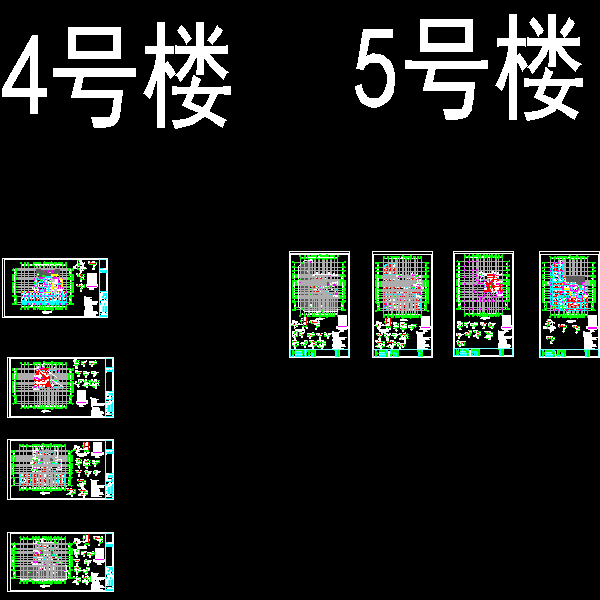

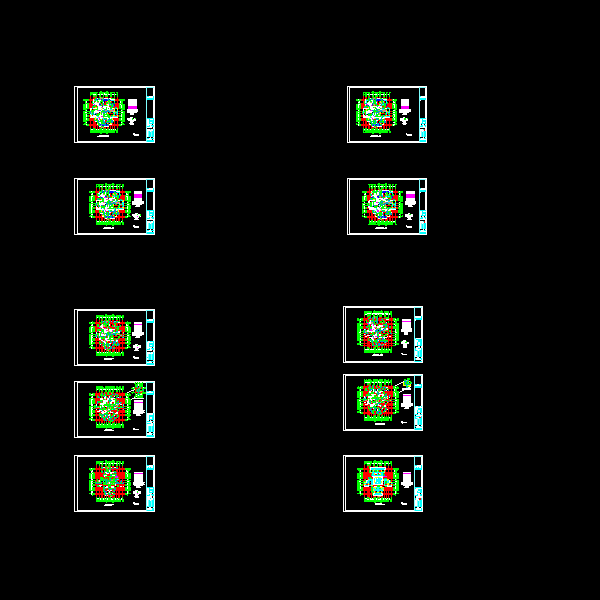

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-5-21 21:43:08上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
