两栋地上17层剪力墙结构住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:17层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.35kN/平方米
  • 地下室功能:其他
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该附件为山东某小区两栋高层住宅楼,地上17层,拟建地下两层,底部另设一层地面层,建筑高度为52.20米,建筑设计结构形式为剪力墙结构,基础为桩筏基础,6度设防。
该资料包含: 结构设计说明 、桩位布置图、筏板基础平面图、剪力墙平面图和墙柱表、结构平面图、梁平面图、楼梯结构详图、 节点详图 等共20张图。

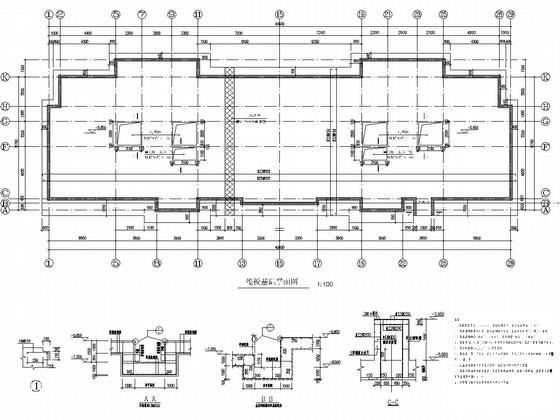

筏板基础平面图

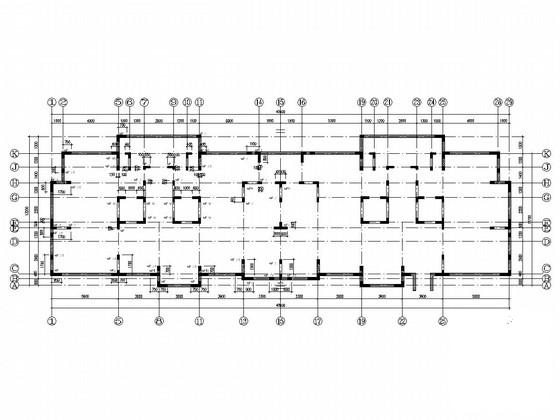

地下一层二层剪力墙平面图

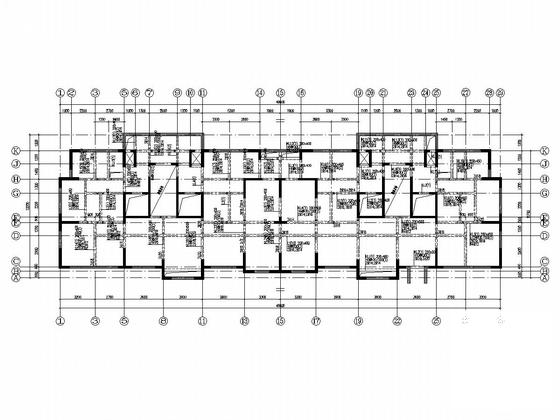

地下一层梁平面图

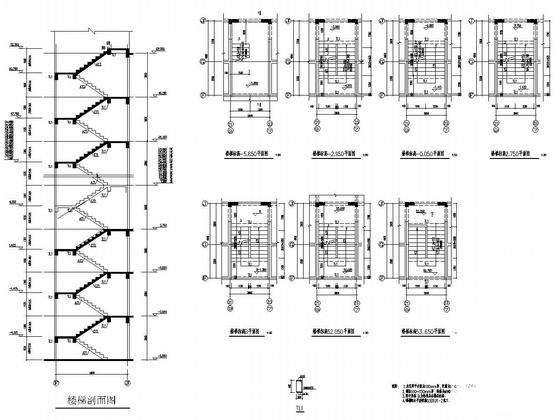

楼梯结构详图

地面层~十七层剪力墙平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 两栋地上17层剪力墙结构住宅楼结构施工CAD图纸 - 1
    第 1 张图
  • 两栋地上17层剪力墙结构住宅楼结构施工CAD图纸 - 2
    第 2 张图
  • 两栋地上17层剪力墙结构住宅楼结构施工CAD图纸 - 3
    第 3 张图
  • 两栋地上17层剪力墙结构住宅楼结构施工CAD图纸 - 4
    第 4 张图
  • 两栋地上17层剪力墙结构住宅楼结构施工CAD图纸 - 5
    第 5 张图
  • 两栋地上17层剪力墙结构住宅楼结构施工CAD图纸 - 6
    第 6 张图
以上是部分截图,请下载附件后查看完整高清内容
