一份7层框剪结构综合楼装修改造加固结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1509

积分

超级版主

Rank: 8Rank: 8

积分
1509
发表于 2020-2-9 14:07:50 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅, 办公, 餐饮
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:25年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 结构安全等级:二级
  • 抗震设防烈度:8度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:设备用房, 其他
  • 参考图纸:41张
  • 设计年代:近代

附件详情

该项目为空港灾备机房装修改造工程。原结构为框架剪力墙结构,地下一层(层高3.4m),地上七层(首层、二层层高4.8m,三层~七层层高3.3m),基础为梁板基础。楼板均为现浇混凝土梁板,现拟改变原建筑使用功能(地下室主要为餐厅、库房及电池室,首层主要为会议室,二层主要为主机房,三层~六层主要为办公区,七层主要为宿舍),楼面活荷载增大,需对原建筑进行结构加固。原结构建于1997年。
在原混凝土框架结构二层室内增设楼板,封板结构采用简支钢梁承重体系,简支钢梁与原混凝土框架柱用埋件铰接连接,楼面采用压型钢板做底模的现浇混凝土板,原结构已考虑封板荷载。
主要的结构加固措施:1、首层~七层局部框架内加支撑,以满足位移要求以及框架梁、柱地震力下承载力要求。2、地下室~二层部分柱采用增大截面法,以满足轴压比的要求。个别柱采用外包型钢方法,以满足主筋配置的承载力要求。3、板加固采用碳纤维布进行加固。4、个别梁采用增大截面方法外,其余梁采用粘钢。
该资料包含:结构设计总说明,各层柱、梁、板加固图,钢结构设计总说明,二层封板钢梁平面图楼承板 平面布置图 ,二层封板楼板配筋图节点大样,共计41张图。

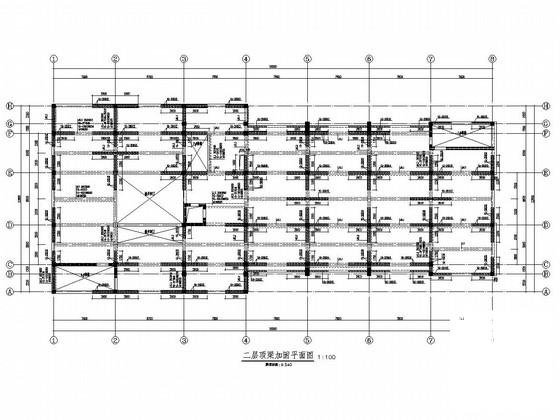

二层顶梁加固平面图

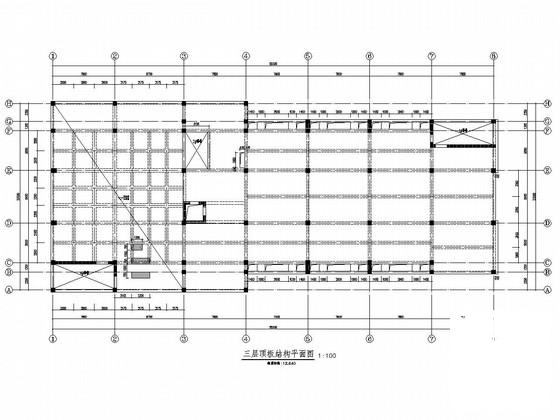

三层顶板结构平面图

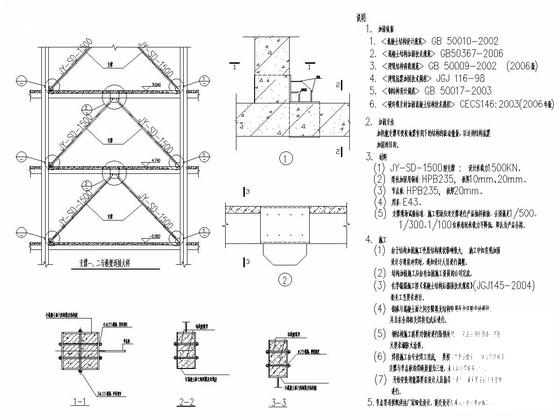

支撑大样图

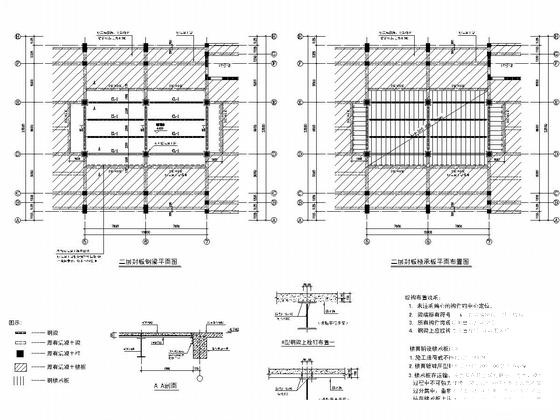

二层封板钢梁平面图

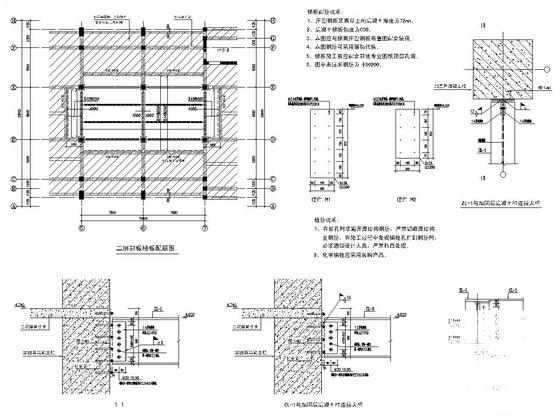

二层封板楼板配筋图

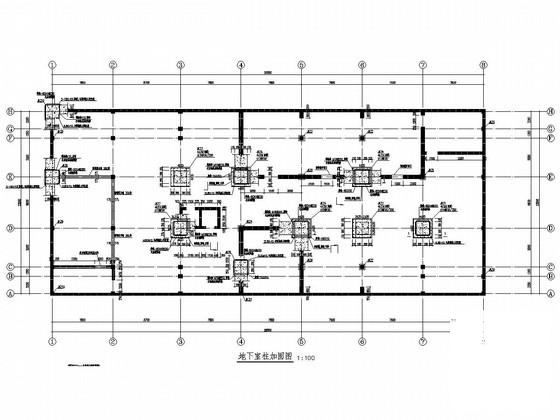

柱加固大样

六层顶板加固平面图(板顶)

综合楼装修施工图 - 1
第 1 张图
综合楼装修施工图 - 2
第 2 张图
综合楼装修施工图 - 3
第 3 张图
综合楼装修施工图 - 4
第 4 张图
综合楼装修施工图 - 5
第 5 张图
综合楼装修施工图 - 6
第 6 张图
综合楼装修施工图 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
