砌体结构6 1层底商住宅楼建筑施工CAD图纸

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 点击这里 搜索更多您想要的资源

• 住宅类型（型体）：板式
• 商业：有
• 建筑高度类型：多层建筑
• 建筑设计结构形式：砌体结构
• 图纸设计深度：施工图
• 项目所在地：四川
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 建筑设计面积：5357.2平方米
• 建筑高度：22.400m
• 地上层数：6层
• 设计效果图：无

附件详情

该项目为成都温江区某住宅小区2号楼 (层数为6+1层的底商住宅)
总建筑面积5357.2平方米，建筑总高度（女儿墙顶）22.400米。住宅层高为3m，商铺层高为3.8m
该项目建筑设计结构形式为砖混结构，合理使用年限为50年，抗震设防烈度为7度。
该项目属于底部框架多层砖混住宅楼，民用建筑设计等级为三级，建筑耐火等级为二级。
图纸内容包括各层建筑平立剖面图、建筑节能设计说明、建筑设计说明、屋顶平面图、楼梯 节点详图 、门窗列表等等

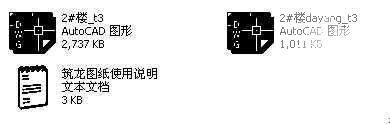

第 1 张图

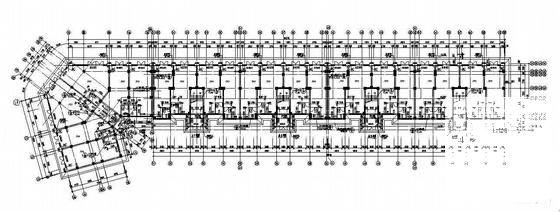

第 2 张图

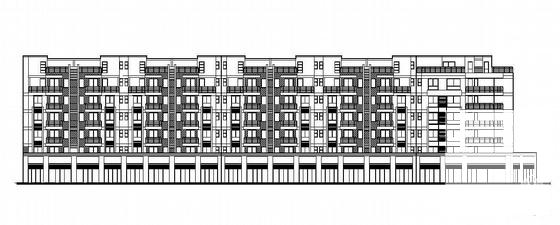

第 3 张图

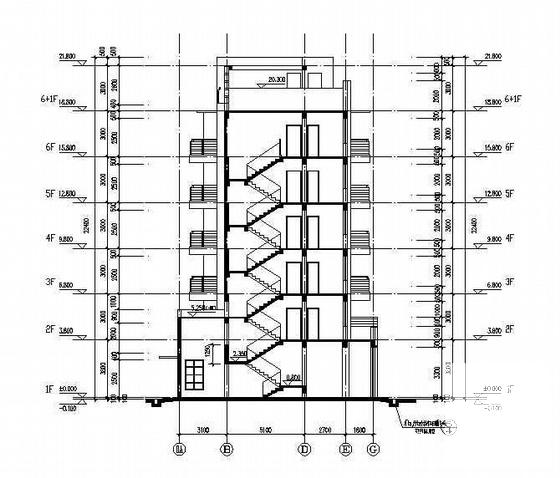

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
