底层框架上部砖混结构5层住宅楼结构施工图纸（dwg格式CAD、10张）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度：多层建筑
• 地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：砌体结构,钢筋混凝土结构
• 钢筋混凝土结构：框架
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 风压：0.3kN/平方米

底层框架上部砖混结构5层住宅楼结构施工图

项目概要:

1. 该项目为五层住宅楼,一层为商铺,二至五层为住宅，室外地面至屋面檐口高度16.80m；
2. 该项目采用底层框架上部砖混结构.
3. 建筑结构安全等级为二级,混凝土结构环境类别为一类。
4. 砌体施工质量控制等级为B级。

结构施工图：

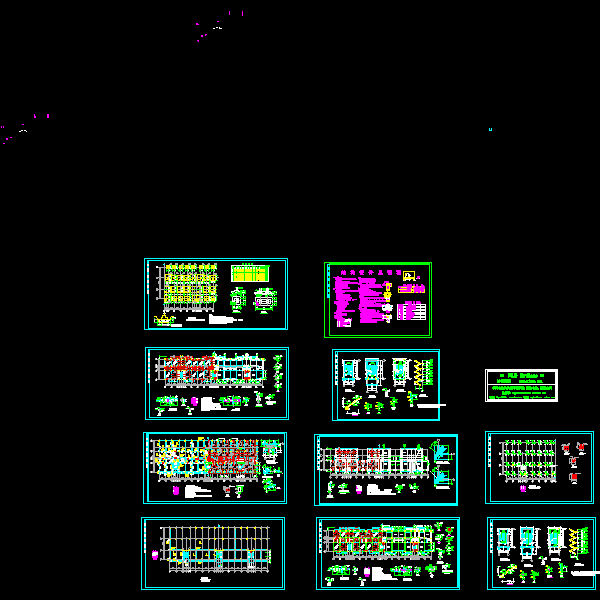

底层框架上部砖混结构5层住宅楼结构施工图，主要包括：梁配筋图、板配筋图、 楼梯详图 、柱、墙配筋图、基础 平面布置图 、结构设计说明等，CAD格式，共10张，图纸齐全，可供参考。

二层梁板配筋图

地拉筋配筋图

柱墙配筋图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
