高层桩基础钢结构结构CAD施工图纸(平面布置图)

[复制链接]

0

主题

0

帖子

1518

积分

超级版主

Rank: 8Rank: 8

积分
1518
发表于 2020-2-9 15:53:07 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅,办公,商业
  • 建筑高度类型:高层建筑
  • 建筑地上层数:27层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢结构:门式刚架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.1kN/平方米
  • 参考图纸:30张
  • 设计年代:近代

附件详情

该资料采用钢柱、砼梁和剪力墙,结构最高处83.3m,建筑体形较为复杂,该资料包含:基础施工图、结构立面图、各层 平面布置图 及结构图、梁施工图、 节点详图 等共30张。

2

2

3

3

4

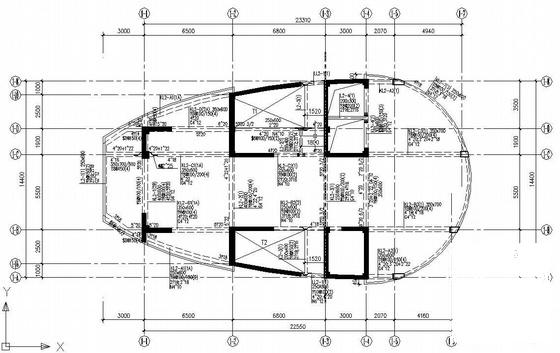

高层钢结构施工图 - 1
第 1 张图

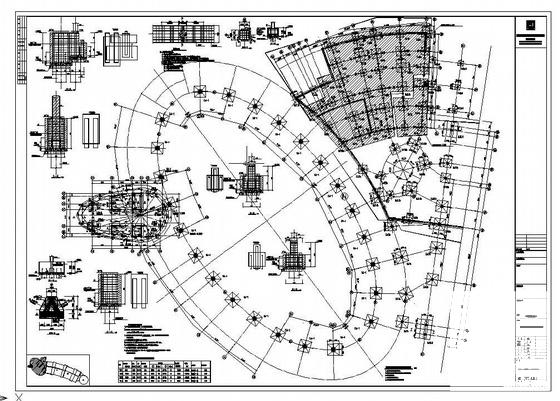

高层钢结构施工图 - 2
第 2 张图

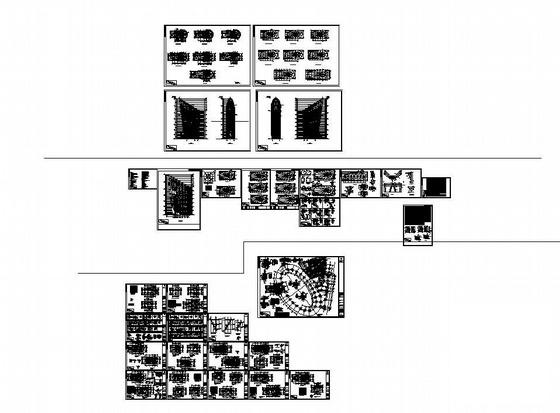

高层钢结构施工图 - 3
第 3 张图

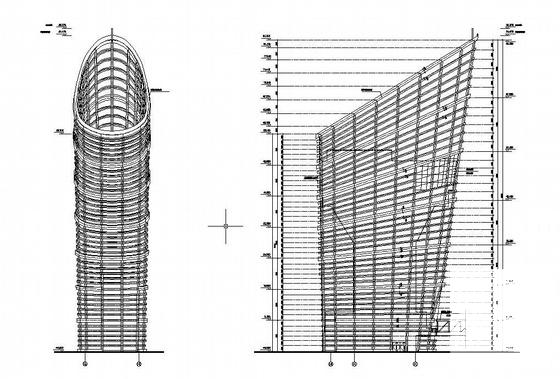

高层钢结构施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 15:53:07上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfcw0ccw1c1fffscdd.rar

3.24 MB

下载  售价: 100 积分    赚积分
