框架剪力墙结构48层商住楼建筑施工CAD图纸(149.6米)

[复制链接]

0

主题

0

帖子

895

积分

超级版主

Rank: 8Rank: 8

积分
895
发表于 2020-1-21 22:44:35 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 设计效果图:无
  • 项目所在地:山东
  • 商业:有
  • 建筑高度类型:超高层建筑
  • 外立面材料:幕墙
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代

附件详情

地下三层为停烟台xxx财富中心车场,1-6层为商场,7-48层为住宅
2008年4月7日设计
工程占地面积7320m 2;拟建建筑面积96877m2 ,建筑高度149.6米,地上48层,地下3层;其中地上建筑面积80981m ,地下建筑面积15896m2 。
工程为超高层商住建筑,属一类高层建筑,建筑耐火等级为一级;建筑设计使用年限50年。
工程为钢筋混凝土剪力墙及框架结构,建筑设计严格遵守山东省节能设计标准(住宅节能65%,公建节能50%),采用外墙外保温节能体系。
工程抗震设防烈度为七度。
该项目主楼为42层的塔式 高层住宅 ,设有6层商业裙房;地下第三层地下室设有甲类核六级人防物资库,地下第二层地下室设有甲类核六级二等人员隐蔽所,地下一、二、三层建筑平时主要用于双层机械停车库,建筑主体采用现浇钢筋混凝土剪力墙及框架结构。墙体采用200及120厚加气混凝土砌块和200及120厚灰砂砖;其耐火等级均为一级。

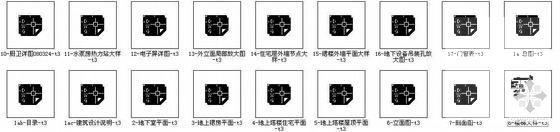

第 1 张图
第 1 张图

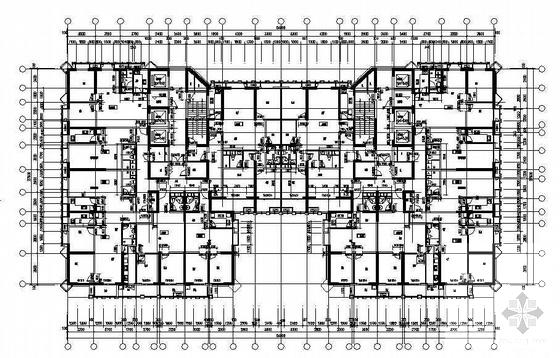

第 2 张图
第 2 张图

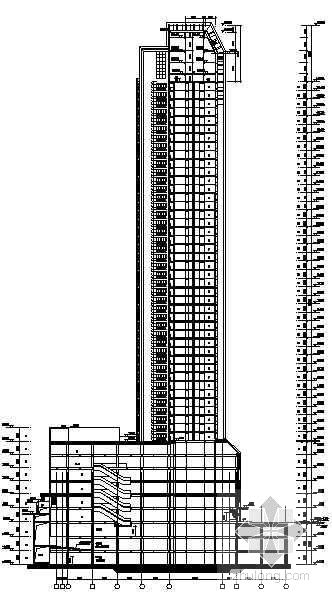

第 3 张图
第 3 张图

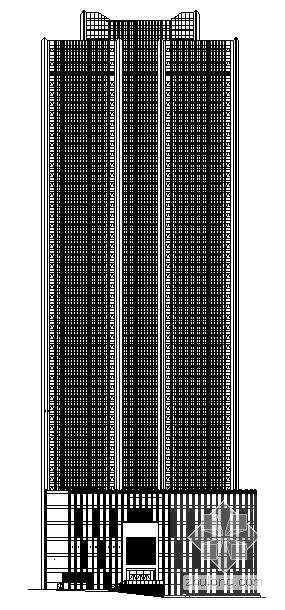

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:44:35上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12s01se21f0fc221e.rar

9.16 MB

下载  售价: 100 积分    赚积分
