12层异形柱框剪结构商住结构CAD施工图纸(dwg)(乙级独立基础)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅, 商业
• 建筑高度：多层建筑
• 地上层数：12层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架剪力墙
• 基础形式 ：条形基础, 独立基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 参考图纸：16张

附件详情

地上主楼12层，裙房2层,采用异形柱框剪结构.基础采用柱下独立基础和墙下条形基础.该项目抗震设防烈度为七度第一组，设计基本地震加速度值为0.10g，该项目主楼框架抗震等级为二级,基础设计等级为乙级。
包括：结构设计总说明，基础 平面布置图 ，基础详图，剪力墙平法施工图，平面图，梁平面图，板平面图，机房层平面图，屋顶层平面图， 楼梯详图 ，节点详图等共计16张图。

-0.050以下剪力墙平法施工图

二层板平面图

屋顶层平面图

节点详图

三层梁平面图

第 1 张图

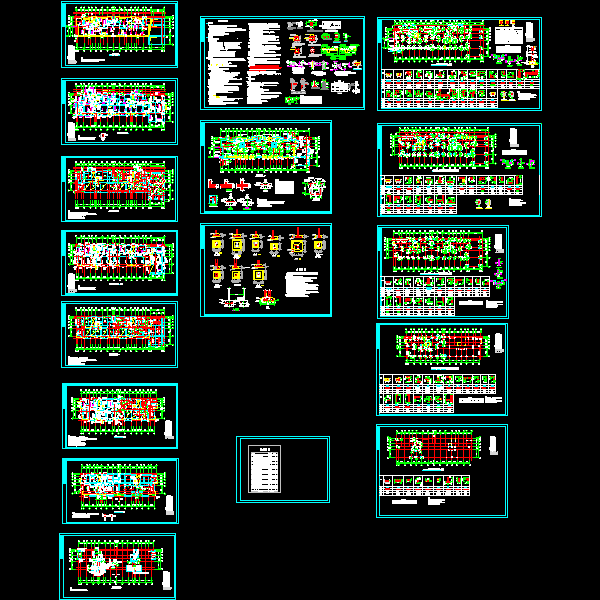

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
