2栋7层异形柱框剪结构洋房结构设计施工CAD大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:31张
  • 设计年代:近代

附件详情

13、17#楼,地上7层,标准层层高3.0m,顶层层高3.6m。结构高度:28.4m。主楼采用异形柱框剪结构,地下车库采用框架结构。采用独基、条基、墩基、桩基,基础设计等级为乙级。抗震设防烈度为6度。

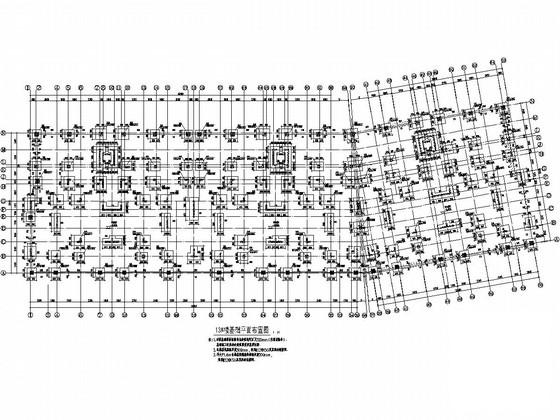

该资料包含:结构设计总说明,钢筋混凝土电梯井道详图,地基基础设计说明,基础 平面布置图 ,桩基及承台详图,独基详图,地下室外墙配筋图,柱平法施工图,结构平面布置及板配筋图,梁平法施工图,大样图, 楼梯详图 等共计31张图。
分享投稿时间:近几年4月。

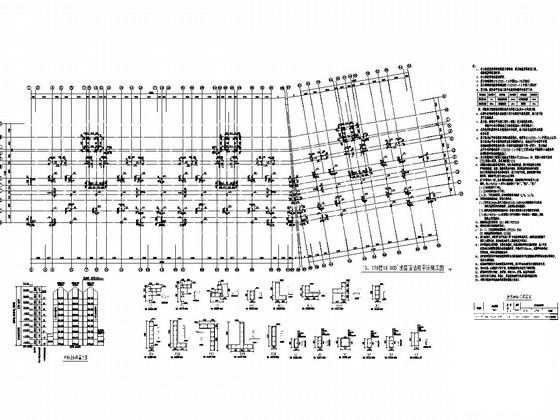

13、17#楼18.000~坡屋面墙柱平法施工图

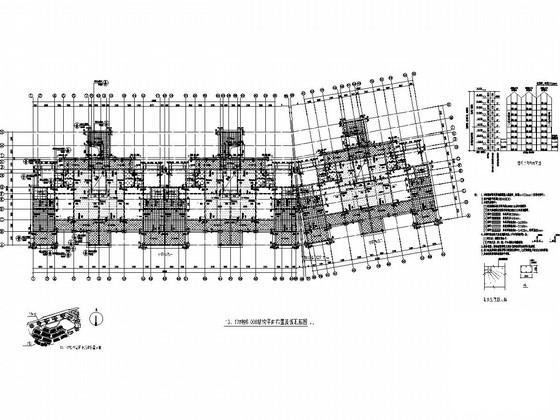

13、17#楼6.000结构平面布置及板配筋图

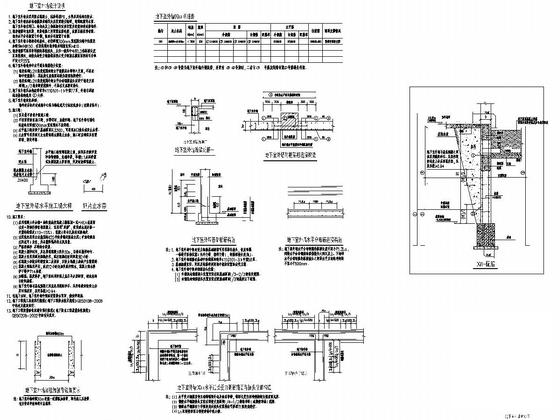

地下室外墙配筋图

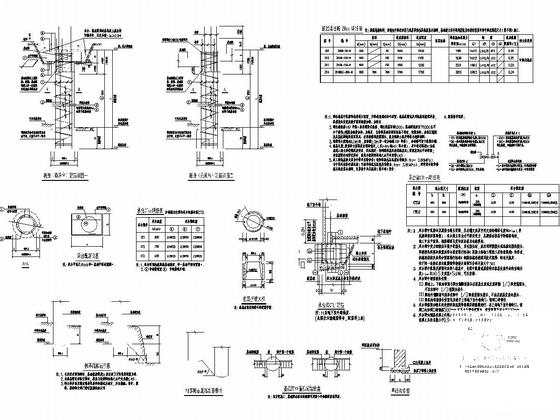

桩基及承台详图

钢筋混凝土电梯井道详图

13、17#楼在总图中所在位置示意

13、17#楼18.000梁平法施工图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 异形柱框剪结构 - 1
    异形柱框剪结构 - 1
  • 异形柱框剪结构 - 2
    异形柱框剪结构 - 2
  • 异形柱框剪结构 - 3
    异形柱框剪结构 - 3
  • 异形柱框剪结构 - 4
    异形柱框剪结构 - 4
  • 异形柱框剪结构 - 5
    异形柱框剪结构 - 5
  • 异形柱框剪结构 - 6
    异形柱框剪结构 - 6
  • 异形柱框剪结构 - 7
    异形柱框剪结构 - 7
  • 异形柱框剪结构 - 8
    异形柱框剪结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
