一份带拉杆格构式斜梁门式刚架结构CAD施工图纸(基础设计等级)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：其他
• 建筑高度类型：单层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：25年
• 建筑设计结构形式：钢结构
• 钢结构：门式刚架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 参考图纸：12张
• 设计年代：近代

附件详情

项目位于湖南浏阳，平面为不等边梯形的不规则形状，长度为30-36m；跨度24.5m单跨一侧带悬挑桁架；檐口高7.9m，柱距均为6.0m。门式钢架采用平行弦桁架形式斜梁带拉杆形式，刚架柱采用H型钢，柱底刚接柱顶与斜梁铰接，梯形短边（30m长度）的角柱支撑两榀屋面梁，抗震设防烈度为6度，基础设计等级为丙级，基本风压0.35KN/平方米。

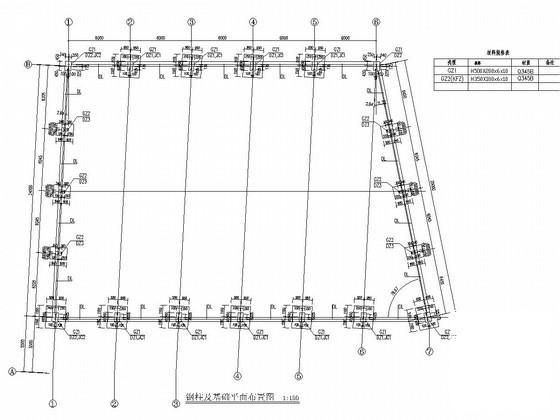

该资料包含： 结构设计说明 ，基础布置图，基础大样图，预埋锚栓布置图，屋面结构布置图，屋面檩条布置图，墙面檩条布置图，钢架图等共计12张图。

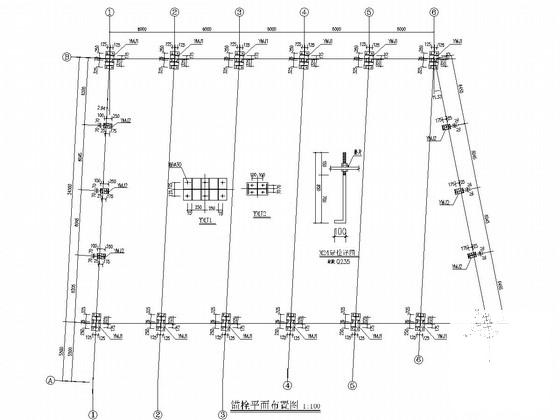

锚栓 平面布置图

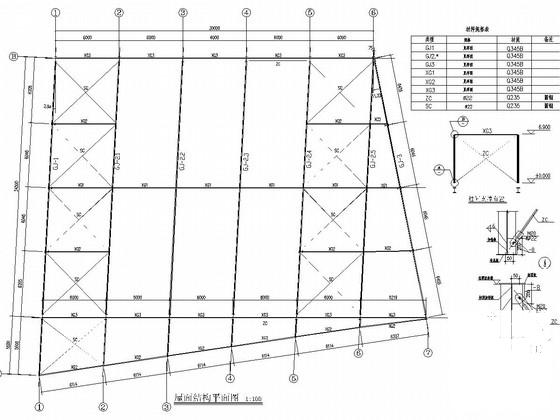

屋面结构平面图

墙面檩条布置图

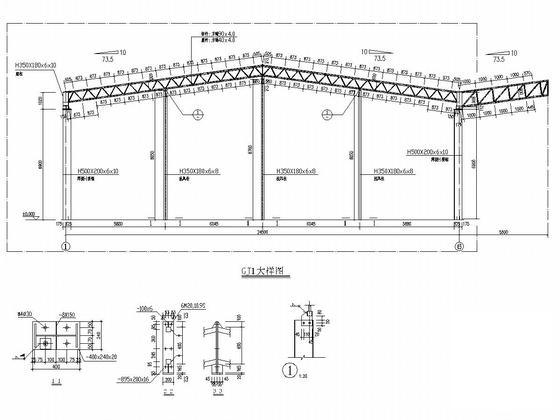

钢架大样图

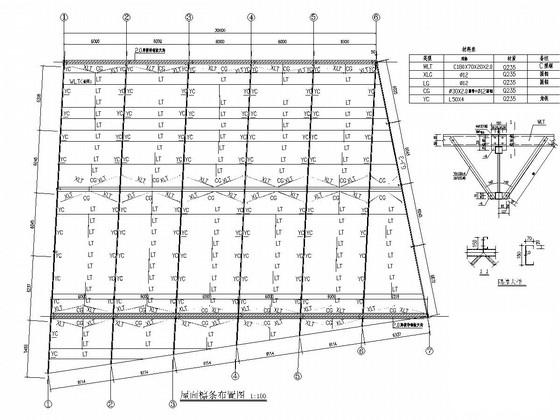

屋面檩条布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
