[卫生间详图]砌体结构3层小型别墅建筑施工CAD图纸(有效果图纸)

[复制链接]

0

主题

0

帖子

725

积分

超级版主

Rank: 8Rank: 8

积分
725
发表于 2020-1-21 22:44:59 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 别墅类型:独栋别墅
  • 建筑高度:多层建筑
  • 建筑结构形式:砌体结构
  • 图纸设计深度:施工图
  • 项目地址:北京
  • 图纸设计风格:欧陆风格
  • 图纸设计流派:新古典
  • 图纸设计格式:JPG,天正建筑CAD 7.0,CAD2000
  • 建筑面积:474.986平米
  • 用地面积:178.033平米
  • 建筑高度:12.554m
  • 地上层数:3层
  • 地下室建筑面积:171.466平米
  • 效果图:有

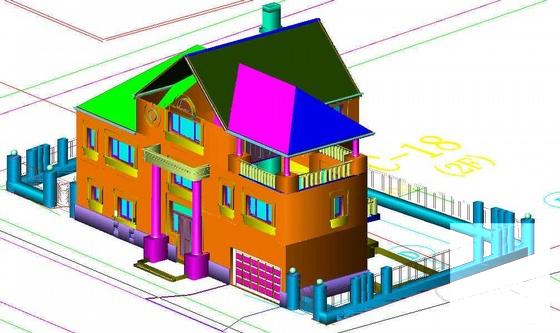

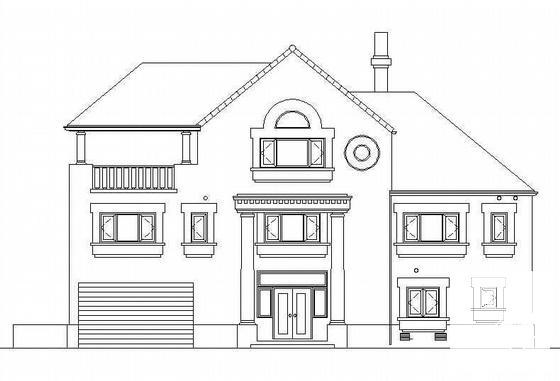

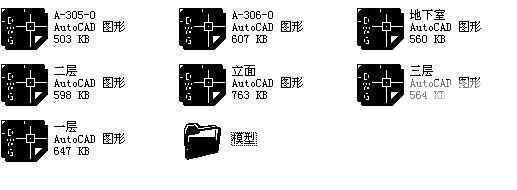

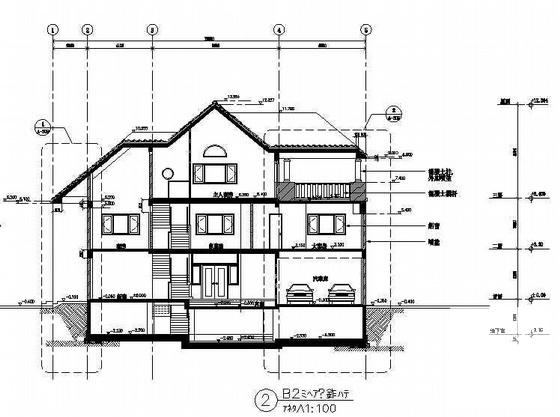

附件详情 场地:该项目位于北京市朝阳区   总建筑面积为474.986平米,其中包括:   地下室建筑面积:171.466平米;   首层建筑面积:178.033平米;   二层建筑面积166.980平米;   三层建筑面积99.937平米;   建筑结构形式为:砖混结构   抗震设计裂度:8度。二级耐久年限。   耐火等级:二级。   层数为:三层   高度为:12.554米   屋顶形式:坡屋顶   这份参考资料包括方案模型、各层建筑平面、屋顶平面图立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,   设计功能包括:套房、浴室、家庭厅、阳台 2 3 4


温馨提示:该资料由网友于2020-1-21 22:44:59上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12sf0csd1c11ced0f.rar

4.02 MB

下载  售价: 100 积分    赚积分
