多层综合办公楼采暖系统设计CAD施工图纸（给排水设计室外管网系统）(dwg)

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：办公
• 建筑高度：多层建筑
• 建筑面积：8601.2平方米
• 地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：28张
• 设计内容：采暖
• 采暖系统：散热器供暖,热水辐射
• 送风方式：散流器送风
• 项目地址：新疆

附件详情

• 设计施工说明
• 室外采暖管道平面图
• 室外给水管道平面图
• 室外排水管道平面图
• 采暖管道平面图
• 给排水管道平面图
• 采暖系统图
• 给水系统图
• 排水系统图
• 地下水泵布置平面图
• 固定支架平面图
• 消防泵安装原理图
• ...

附件详情

一、项目概要：
该项目地上六层，建筑面积：8601.2m2,建筑高度23.95m,一层为服务大厅，二、三层为办公用房，四~六层为技术用房...
二、采暖系统：
采暖室外计算温度：tw=-12.5℃；采暖面积：8601.2m2,；计算热负荷为387KW；系统计算阻力力6.5KPa；热指标为18.7W/M2,热媒采用75~50℃热水...
三、给排水系统：
1. 水源：从市政给水管引入二条DN150给水管，供该基地生活、消防及绿化等用水。
2.生活污废排水方式：排水设备→室内排水管网→室外检查井→化粪池→市政排水管网。
3.室外消防用水由两路市政给水管引入二条DN150给水管市政管道供给...

图纸共28张。

室外给水管道平面图

采暖平面图

消防泵安装原理图

消防平面图

给排水平面图

第 1 张图

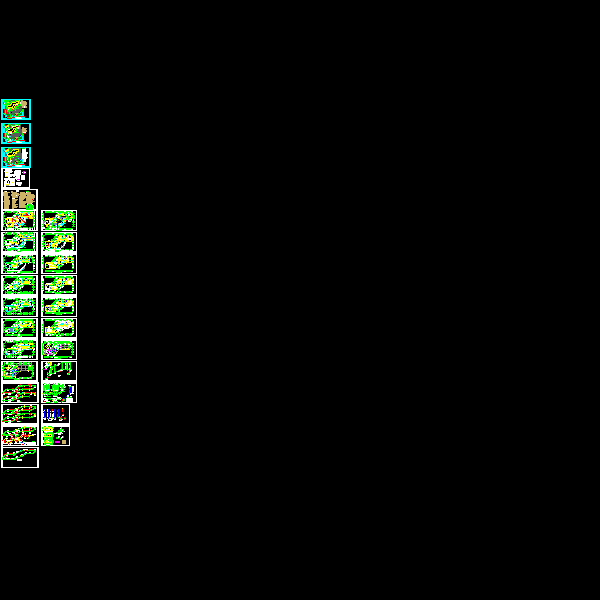

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
