一份悬挑空间桁架结构奥体中心体育场钢结构CAD施工图纸

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：体育
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：桁架
• 结构安全等级：一级
• 抗震设防烈度：7度抗震
• 风压：0.70kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：67张
• 设计年代：近代

附件详情

该附件为奥体中心体育场钢结构子项工程，体育场挑棚采用悬挑空间桁架结构，钢结构罩棚整体呈弧形，罩棚最宽处54米，最窄处28米，罩棚由68榀主桁架和部分联系次桁架和系杆组成，结构安全等级为一级，抗震设防烈度为7度。
该资料包含：钢结构屋盖设计总说明，体育场挑蓬钢结构体系构成图，挑蓬钢结构预埋件及支座平面布置图，挑蓬钢结构 平面布置图 ，挑蓬钢结构尾部示意图，杆件轴线尺寸定位图，屋面环向联系杆件示意图，尾部局部加强区示意图， 节点详图 等共计67张图。

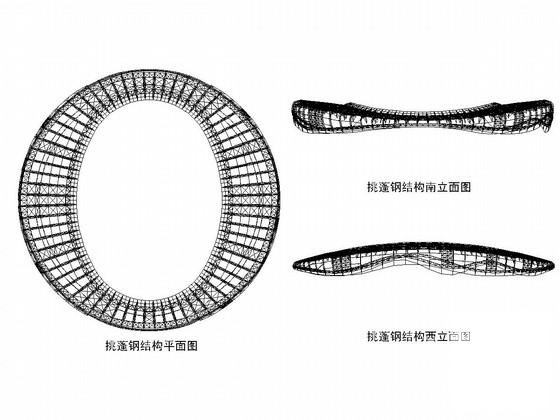

体育场挑蓬钢结构体系构成图

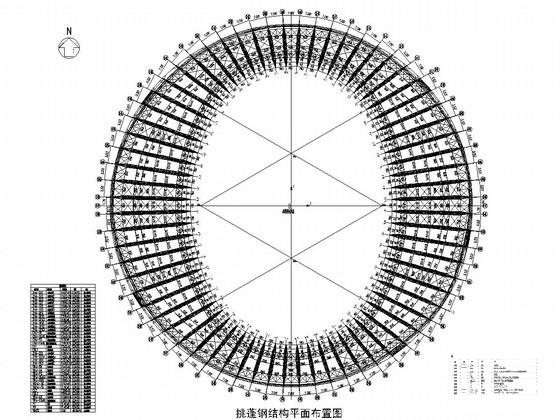

挑蓬钢结构平面布置图

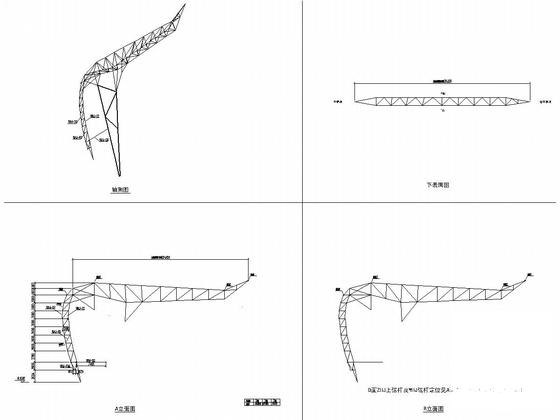

ZHJ20 尺寸定位图

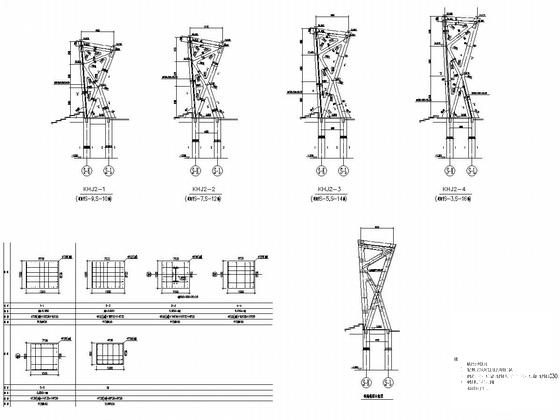

北看台桁架柱布置图

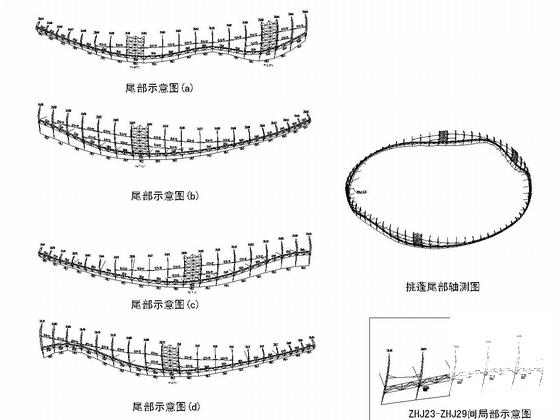

挑蓬钢结构尾部示意图

挑蓬环向联系示意图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
