建筑类别：办公
-
建筑高度：多层建筑
-
地上层数：4层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：筏形基础
-
结构安全等级：二级
-
抗震设防烈度：8度抗震
-
风压：0.45kN/平方米
-
雪压：0.4kN/平方米
-
参考图纸：56张
-
设计年代：近代
附件详情
北京某科技示范园A、H楼结构图
该资料为：北京某科技示范园A、H楼结构图
结构为框架结构，筏板基础
基本风压：0.45KN/平方米
基本雪压：0.40KN/平方米
抗震设防烈度：8度
该资料包含：
结构设计总说明、基础平面模板图、基础底板配筋图、地下室墙、柱平面整体配筋图、柱平面整体配筋图、楼板配筋平面图、楼面梁平面整体配筋图、楼板配筋平面图、屋面梁平面整体配筋图、屋面板配筋平面图、楼梯配筋图、通道结构施工图、墙身结构图共56张图纸。

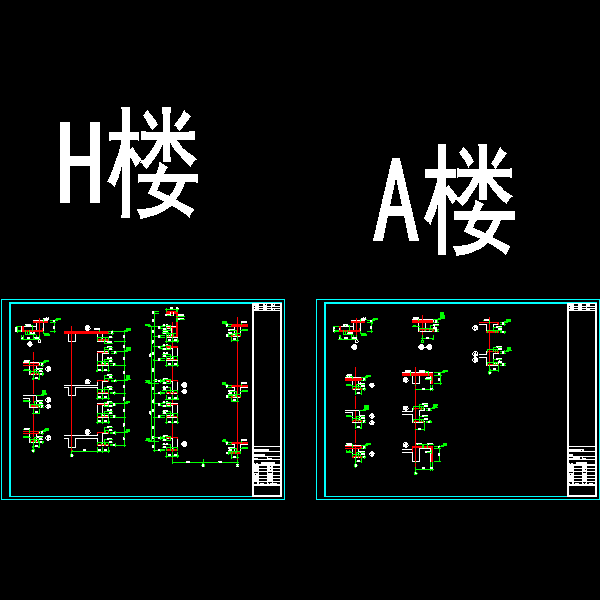

H墙身结构图
地下室墙，柱平面整体配筋墙
楼梯详图

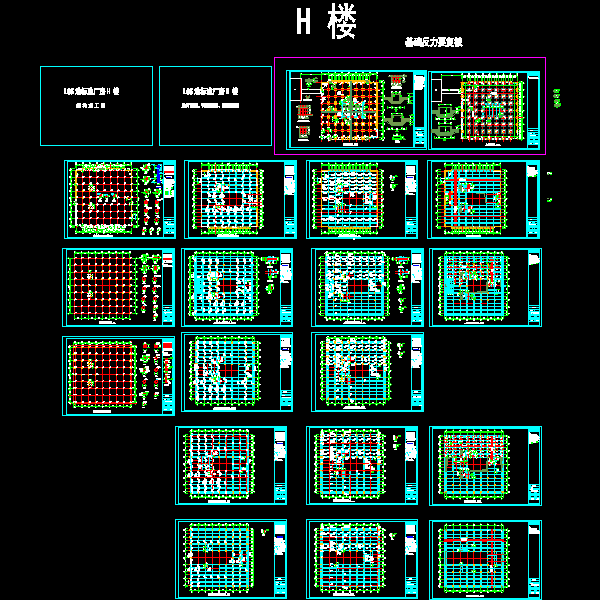

第 1 张图

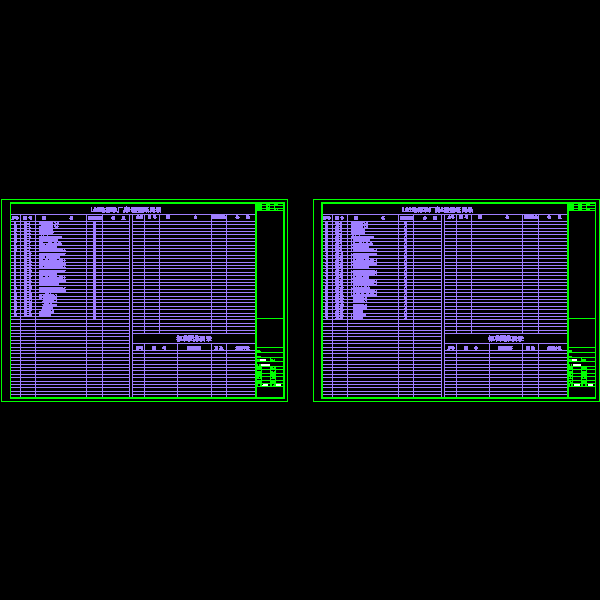

第 2 张图

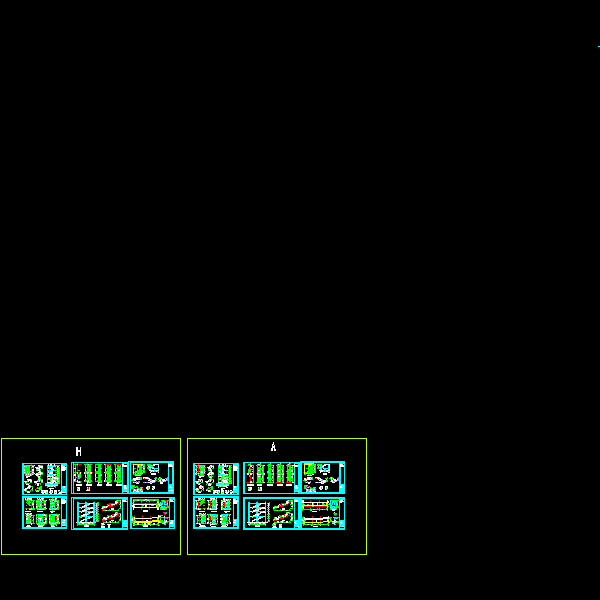

第 3 张图

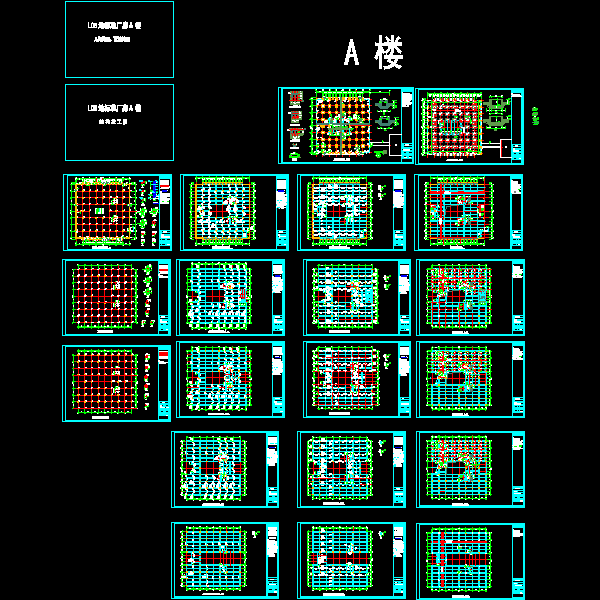

第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
