国内大型剧院基础结构施工方案(箱形基础)_CAD

附件详情

占地面积11.89万m2,总建筑面积19.4万m2,结构主要为现浇框架―剪力墙结构,是大空间地下两层停车场,因此平面布置形式统一,在东北、西北两端各有一个圆形盘旋车道。基础形式为箱型基础,部分箱基需要回填级配砂石料,大部分基坑开挖标高为-14.2米,局部标高为-9.68m、-7.90m、-14.93m,内部还套有深浅不一的坑(最深达-16.38m)。现场情况为○04轴以南场地大部分标高已到-12.5米左右。钢筋型号主要有Φ32、Φ28、Φ25、Φ22、Φ20,Φ18等;墙体钢筋型号主要有Φ25,Φ22,Φ18,Φ16,Φ14,φ12。墙体混凝土强度等级为C40,结构板混凝土强度等级为C30。基础底板混凝土强度等级为C30,抗渗等级为S16。为达到刚性防水要求201区结构底板及外墙混凝土中适量聚丙烯纤维素(0.8kg/m3)
施工工艺流程:测量定位—→ 土方开挖 —→清槽—→验槽—→垫层—→垫层养护、放线—→验线—→底板钢筋—→墙柱插筋—→钢筋验收—→底板混凝土浇筑—→养护—→放线—→墙体钢筋绑扎—→专业预留预埋—→墙体支模—→墙体模板验收—→墙体混凝土浇筑—→养护—→墙体拆模—→B2层顶板模板支设—→顶板钢筋、专业预留预埋—→新增墙、柱插筋—→钢筋及电气设备预埋验收—→B2层顶板混凝土浇筑—→养护—→放线—→墙体钢筋绑扎、专业预留预埋—→墙体支模—→墙体模板验收—→墙体混凝土浇筑—→养护—→墙体拆模—→B1层顶板模板支设—→顶板钢筋绑扎、专业预留预埋—→新增墙、柱插筋—→钢筋及 电气设备 预埋验收—→B1(B1.1)层顶板混凝土浇筑—→养护。

本施工 方案编制 于,全文1.5万余字

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

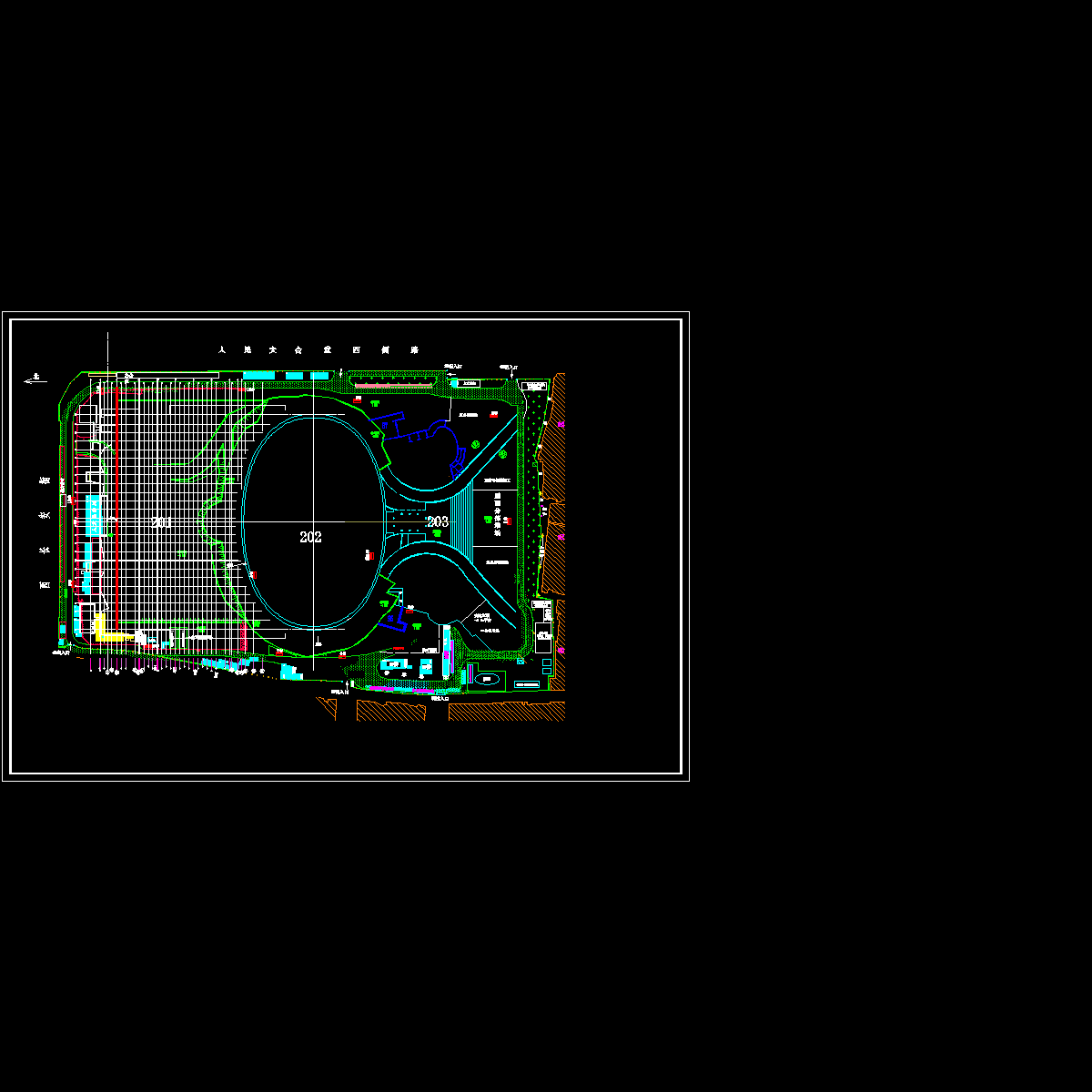

  • 201施工平面图1.dwg
    201施工平面图1.dwg

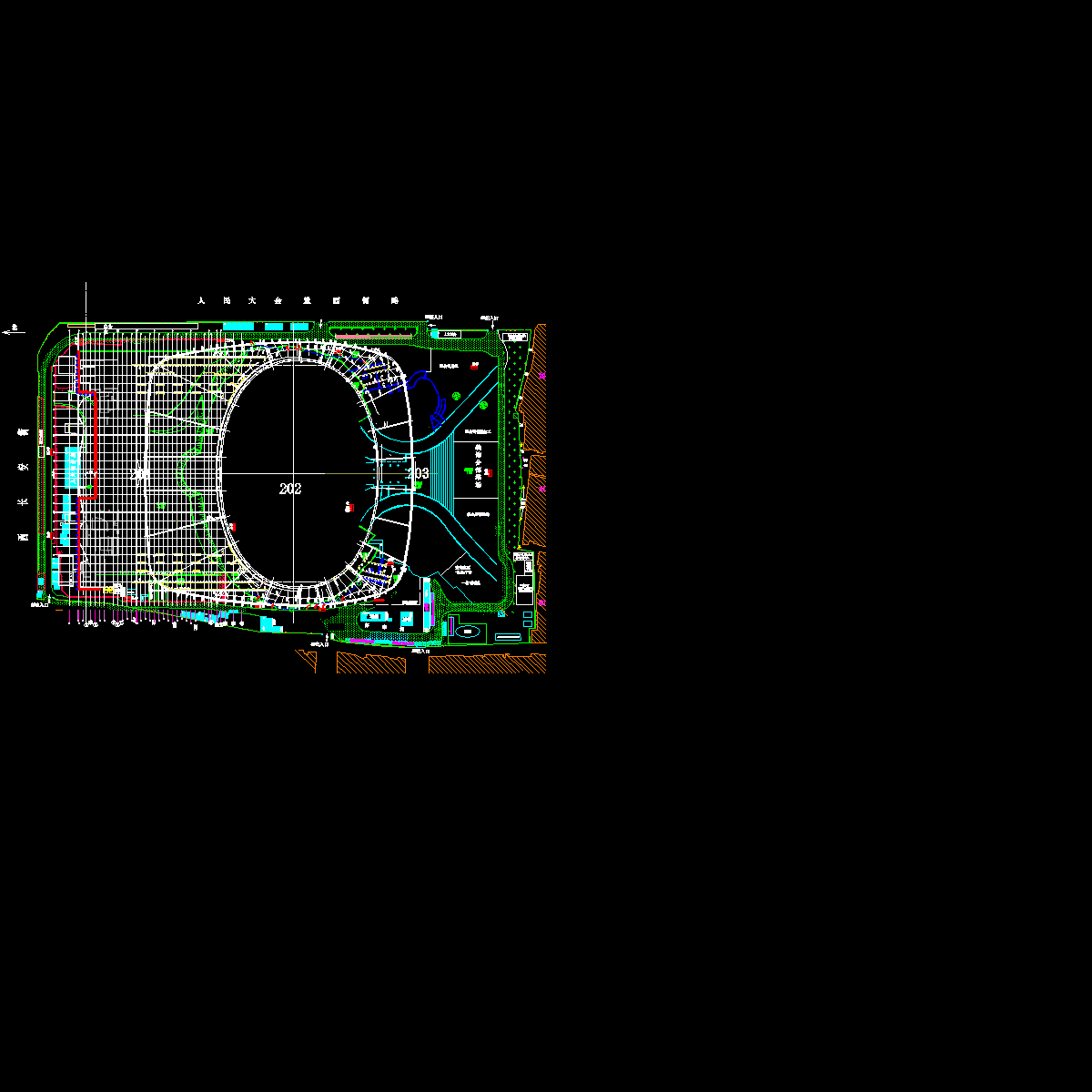

  • 201施工平面图2.dwg
    201施工平面图2.dwg

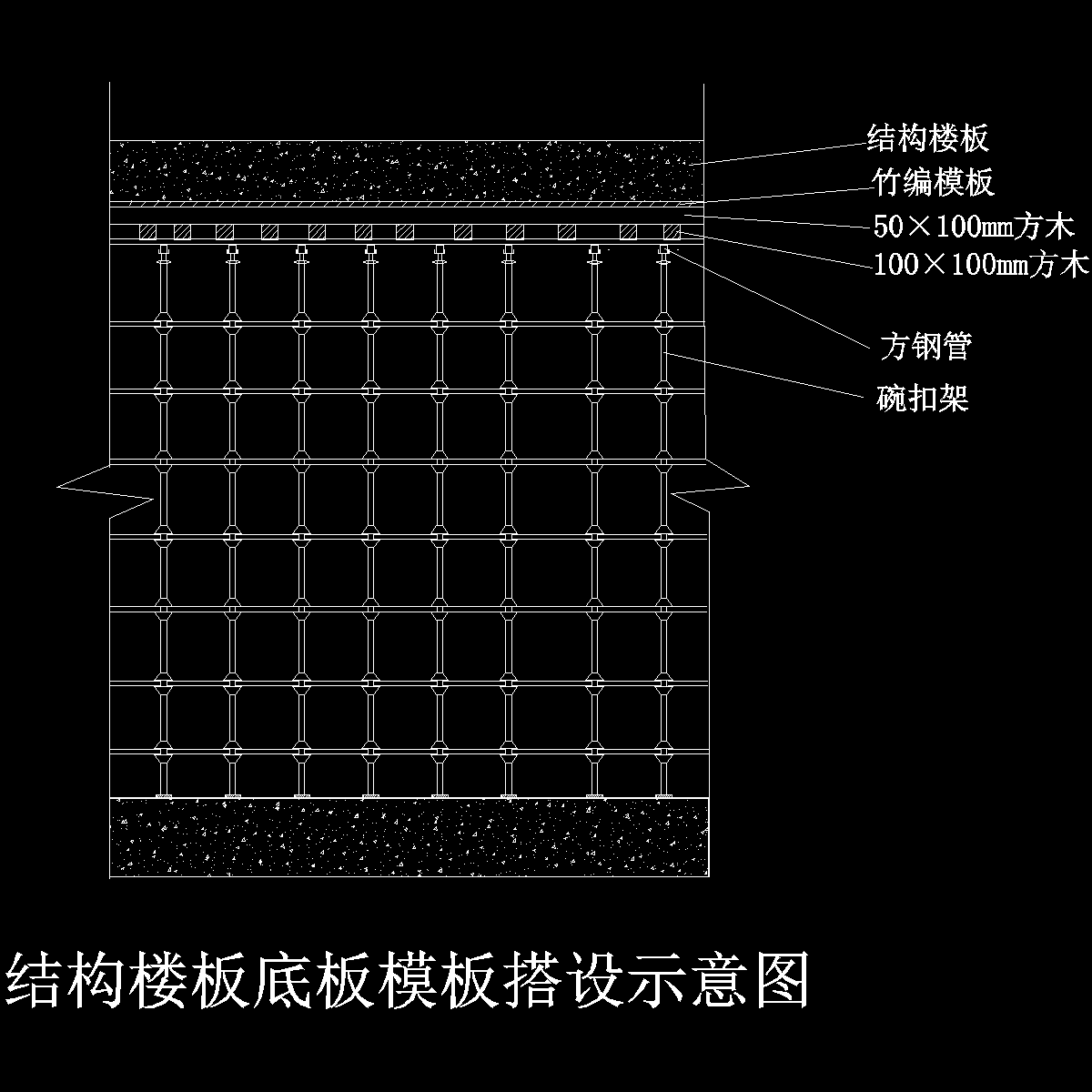

  • 顶板支模示意图.dwg
    顶板支模示意图.dwg

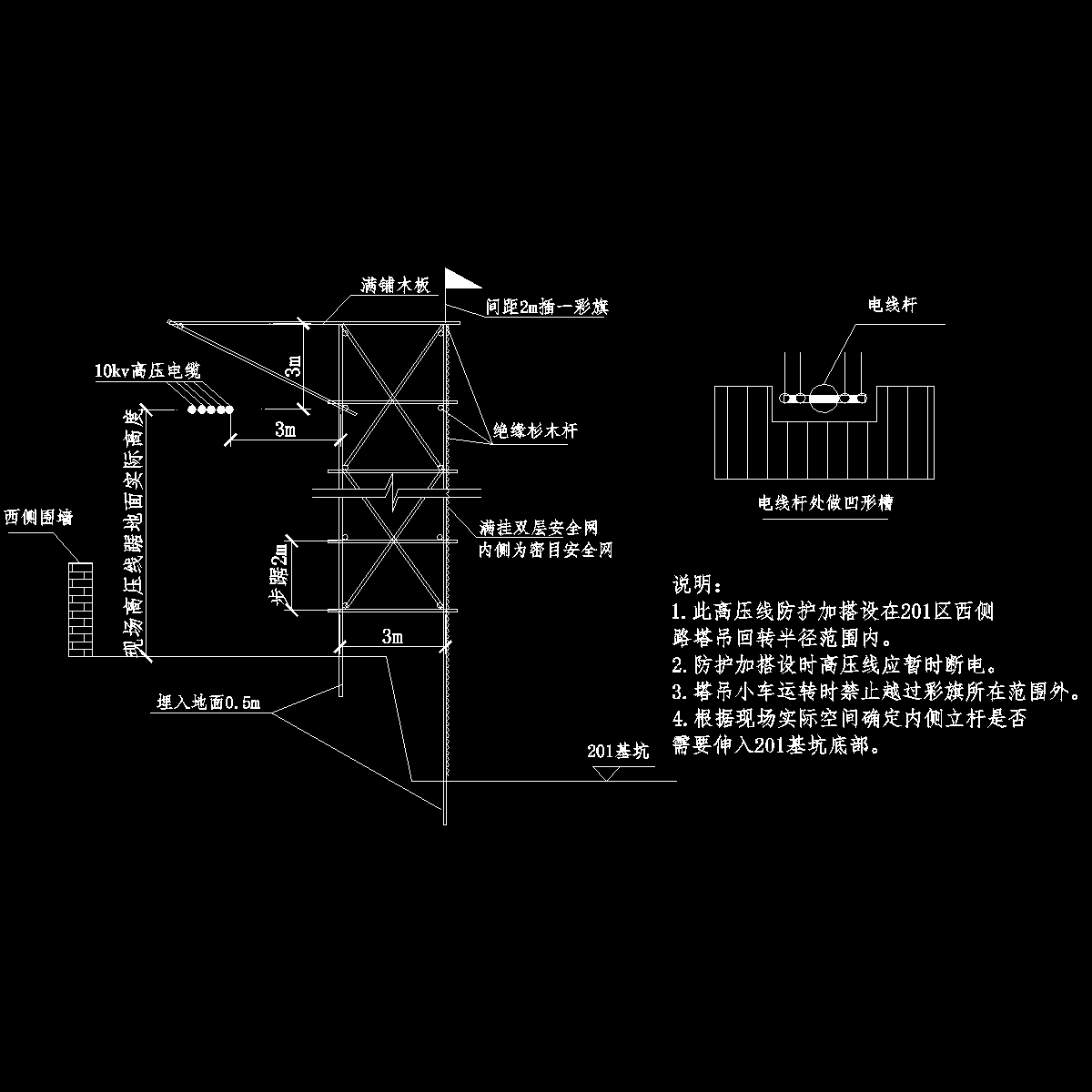

  • 高压防护.dwg
    高压防护.dwg

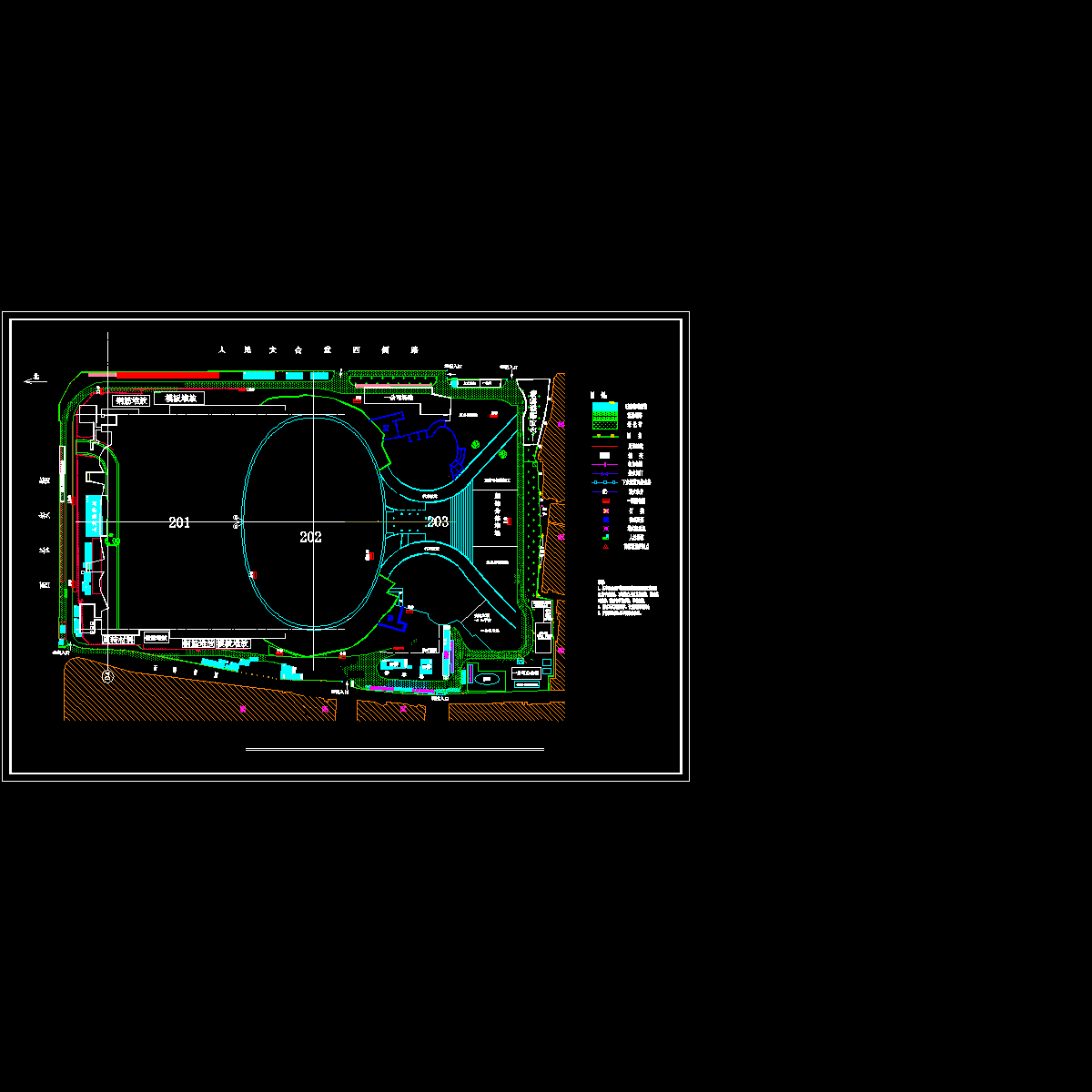

  • 国家大剧院201区、消防通道、203区结构施工阶段现场总平面布置.dwg
    国家大剧院201区、消防通道、203区结构施工阶段现场总平面布置.dwg
以上是部分截图,请下载附件后查看完整高清内容
