一份大厦顶层蓬莱会所钢结构施工图纸(建筑施工CAD图纸)

[复制链接]

0

主题

0

帖子

1407

积分

超级版主

Rank: 8Rank: 8

积分
1407
发表于 2020-2-9 20:56:08 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:商业,娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:轻钢结构
  • 抗震设防烈度:6度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.25kN/平方米
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目是大厦顶层钢结构会所项目,建筑面积976平方米,该项目设计使用年限为50年,抗震设防烈度:6度,0.05g。
结构专业该资料包含:钢结构设计总说明,屋面钢结构坡屋面柱脚埋件布置图,屋面钢结构坡屋面柱布置图,屋面钢结构坡屋面平面图,屋面钢结构坡屋面板布置图,节点大样,楼板 节点图 ,共计8张图。

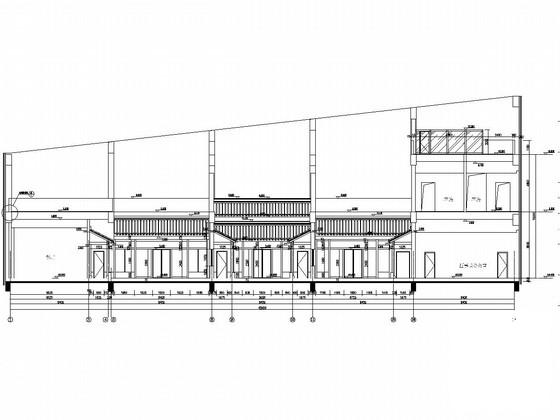

建筑专业该资料包含:建筑设计说明,构造做法表,一~三层平面图,剖面图, 楼梯详图 ,卫生间,门窗表,共计11张图。
分享投稿时间:近几年8月。

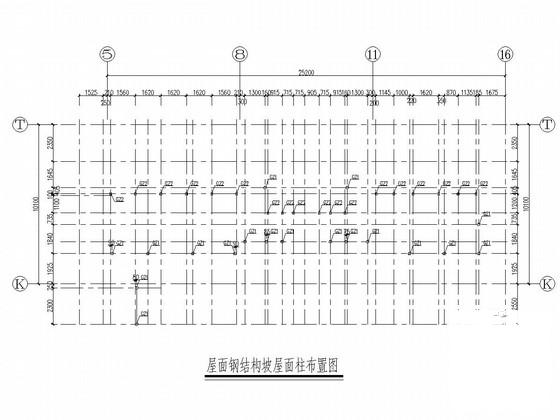

屋面钢结构坡屋面柱布置图

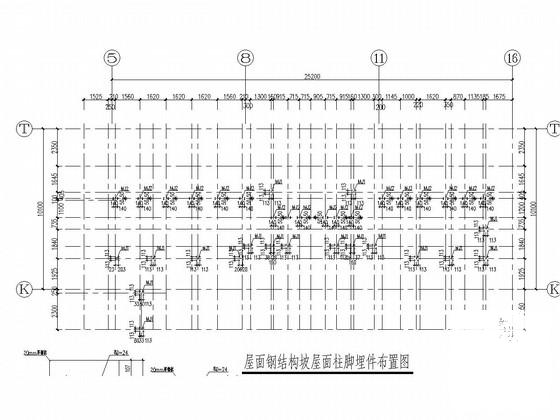

屋面钢结构坡屋面柱脚埋件布置图

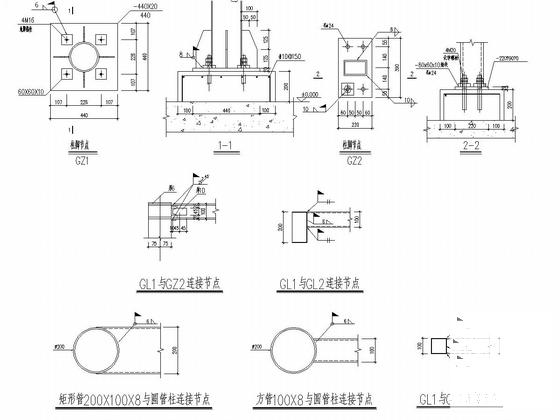

节点大样

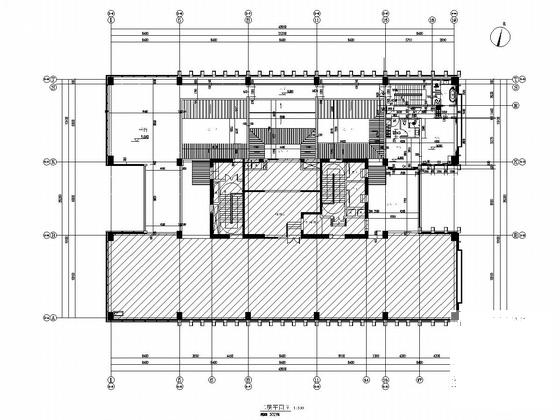

二层平面图

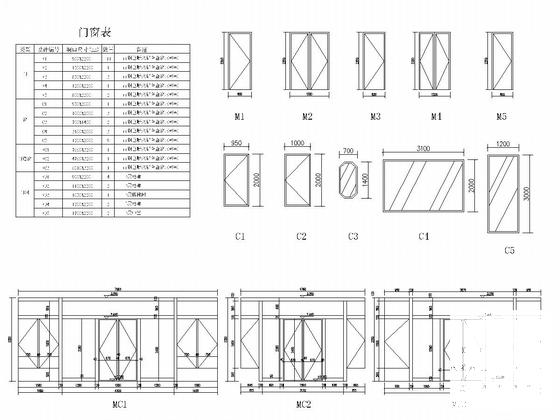

门窗大样

屋面钢结构坡屋面平面图

钢结构顶层 - 1
第 1 张图
钢结构顶层 - 2
第 2 张图
钢结构顶层 - 3
第 3 张图
钢结构顶层 - 4
第 4 张图
钢结构顶层 - 5
第 5 张图
钢结构顶层 - 6
第 6 张图
钢结构顶层 - 7
第 7 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-9 20:56:08上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11edfc2cs1s2d2e2d2220.rar

2 MB

下载  售价: 100 积分    赚积分
