一份6层住宅楼建筑结构CAD施工图纸(无人防)

[复制链接]

0

主题

0

帖子

805

积分

超级版主

Rank: 8Rank: 8

积分
805
发表于 2020-1-21 22:45:28 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 工程图纸年代:近代-9
  • 图纸设计深度:施工图
  • 其它专业图纸:结构
  • 建筑面积:4599.66平方米
  • 用地面积:748.60平方米
  • 建筑高度:20.99米
  • 建筑层数:5 1层
  • 效果图:无
  • 有无人防:无

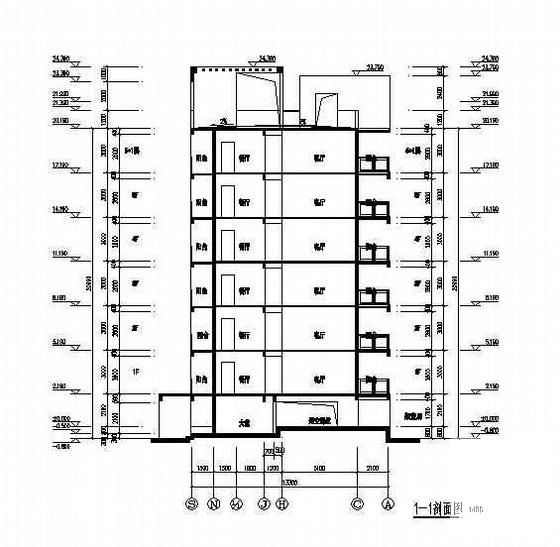

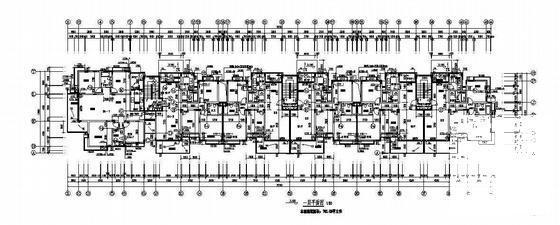

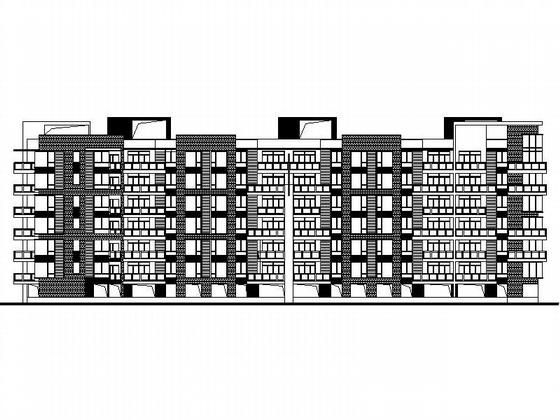

附件详情 该项目为江西湖城某5 1层住宅楼建筑结构施工图,   基地面积:748.60平方米;   总建筑面积:4599.66平方米;   建筑耐火等级:二级   建筑高度:20.99米;   建筑层数:5 1层;   结构类型:剪力墙;   设计基准期为50年,合理使用年限为50年。   建筑结构安全等级为二级;   建筑耐火等级为二级;   图纸内容包括建筑施工图和结构施工图两大部分,图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、基础层梁钢筋图等。 2 3 4


温馨提示:该资料由网友于2020-1-21 22:45:28上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11ed12se2cccc0scf0fdc.rar

3.82 MB

下载  售价: 100 积分    赚积分
