[农村自建房]3层联体别墅建筑结构水电全CAD施工图纸(也可自建房)

[复制链接]

0

主题

0

帖子

1358

积分

超级版主

Rank: 8Rank: 8

积分
1358
发表于 2020-1-21 22:49:41 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 别墅设计类别: 双拼别墅
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:300平方米
  • 建筑高度:10.5m
  • 地上层数:3层
  • 设计效果图:无

附件详情

全套现代造型联体别墅,也可作为农村自建房的优秀设计,开间7-8米,进深13-15米间,为一个单元,可以无限制的发展下去,建筑三层,建筑总高度为10.50m。另外还有一半地下,车库等,每套建筑面积在300平米左右,该资料包含了建筑、结构、水、电等各专业的施工说明及图纸。

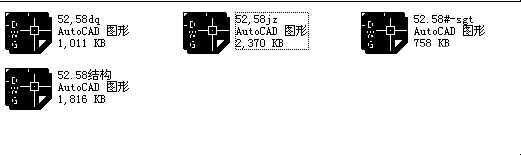

农村自建别墅施工图 - 1
第 1 张图

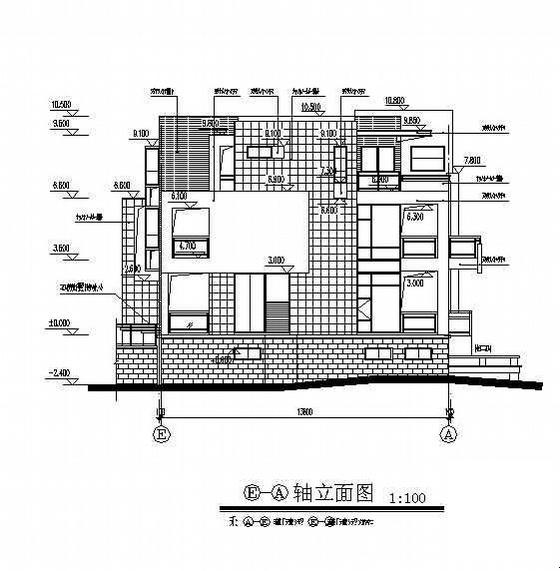

农村自建别墅施工图 - 2
第 2 张图

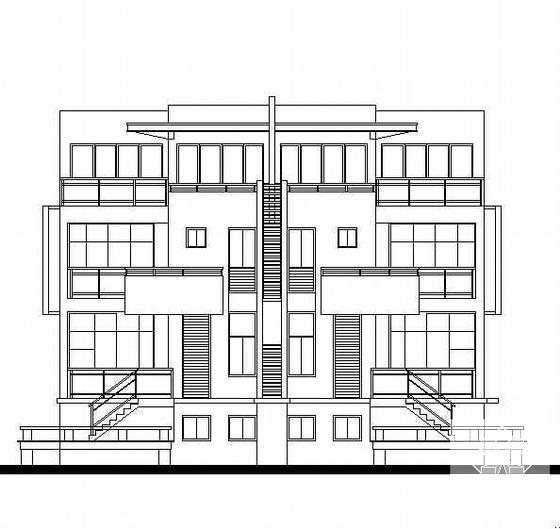

农村自建别墅施工图 - 3
第 3 张图

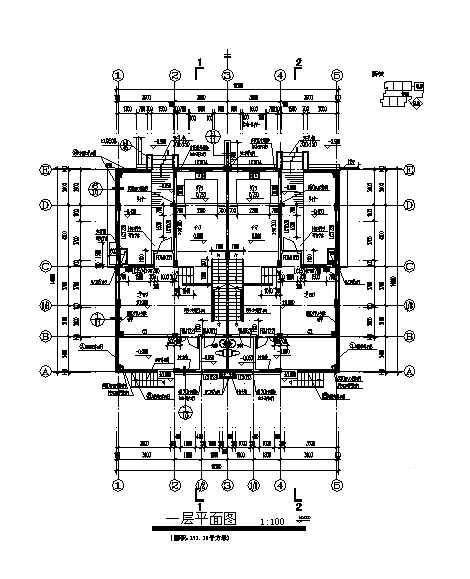

农村自建别墅施工图 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:49:41上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在别墅建筑专区发帖交流相关知识。

附件2099v11ed12scffs111sf0cc01.rar

2.01 MB

下载  售价: 100 积分    赚积分
