18层商住楼建筑dwg格式CAD施工图纸

[复制链接]

0

主题

0

帖子

1407

积分

超级版主

Rank: 8Rank: 8

积分
1407
发表于 2020-1-21 22:53:05 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 住宅类型(型体):酒店式公寓
  • 商业:无
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架,剪力墙,框架剪力墙
  • 图纸设计深度:施工图
  • 项目所在地:广东
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:16031.53平方米
  • 占地面积:1286.8平方米
  • 建筑高度:56.95m
  • 地上层数:18层
  • 设计效果图:无

附件详情

该项目为东莞市某房地产开发公司做的项目,
建设地点:东莞;
建筑占地面积:1286.8M;
总建筑设计面积:16031.53M;
建筑层数:18层;
建筑高度:56.95米。
建筑类别:民用建筑、高层建筑
建筑等级:二类;
耐火等级:一级;
屋面防水等级:Ⅱ级;
结构类型:框架剪力墙结构
使用耐久年级:二级50~100年(一般性建筑)
抗震设防烈度:七度;
图纸内容包括总设计说明、总平面、平面图、立面及大样、门窗分格示意图,共六张图纸。
设计功能有客厅、卧室、餐厅、阳台、露台花园等

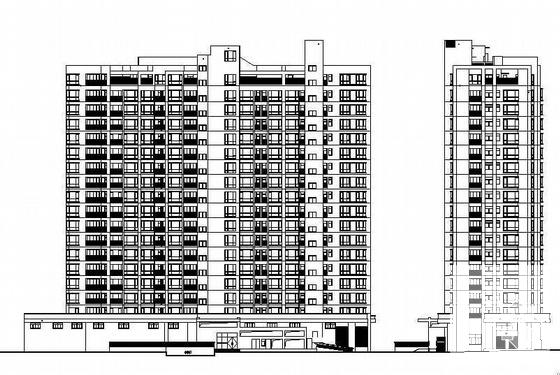

第 1 张图
第 1 张图

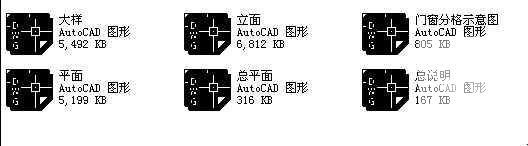

第 2 张图
第 2 张图

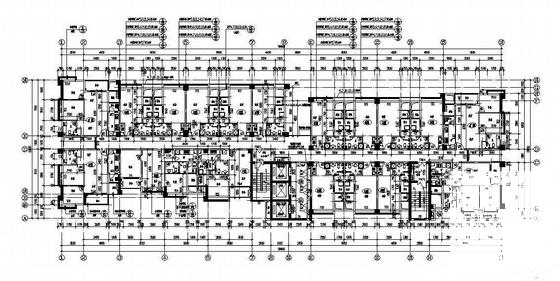

第 3 张图
第 3 张图
第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-1-21 22:53:05上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ed12scf1wfsdc0s0ddd.rar

6.25 MB

下载  售价: 100 积分    赚积分
