[卫生间详图]3层私人独栋小别墅建筑CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 别墅设计类别： 独栋别墅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 项目所在地：广东
• 图纸设计风格：欧陆风格
• 图纸设计流派：新古典
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：16张
• 地上层数：3层
• 设计效果图：无

附件详情

该项目为广东某三层私人小别墅 建筑施工 图；
以主体结构确定的建筑耐久年限为50年；
本建筑的耐火等级为2级；
该项目屋面防水等级为三级防水；
屋顶形式：坡屋顶；
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、露台屋面构造、外墙构造等，共十六张图纸
设计功能包括卧室、卫生间、露台等

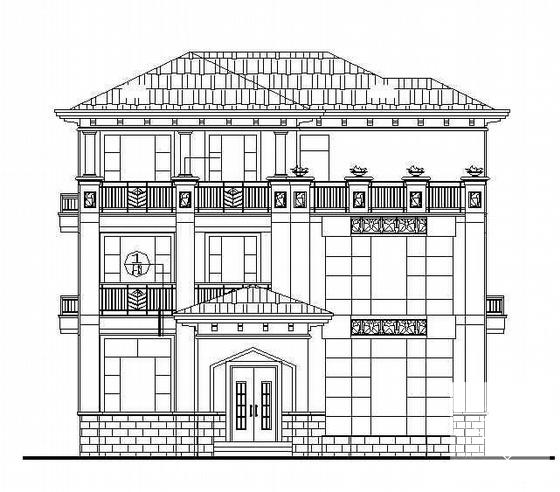

第 1 张图

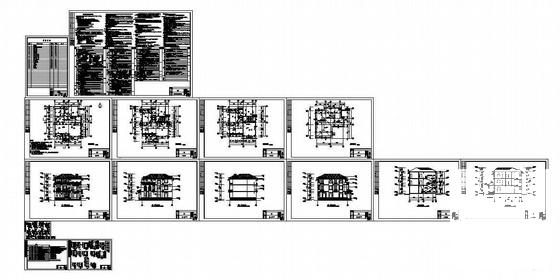

第 2 张图

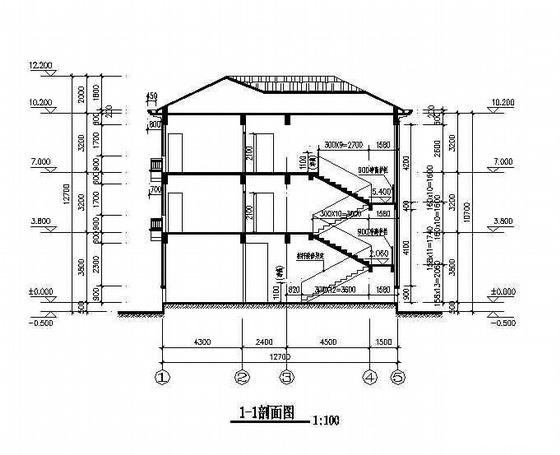

第 3 张图

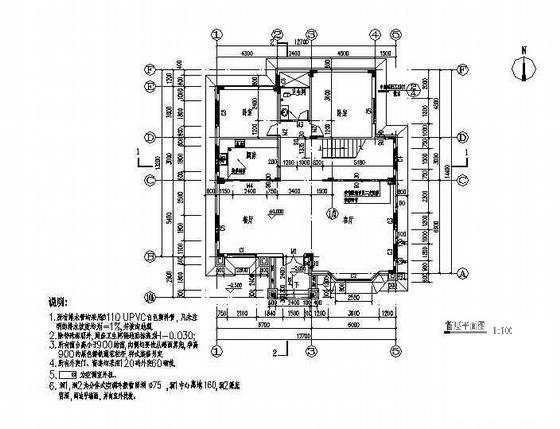

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
