围护桩结合土钉墙基坑支护降水CAD施工大样图(dwg)

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 基坑支护设计总说明(一)
• 基坑支护设计总说明(二)
• 基坑支护设计总说明(三)
• 基坑支护平面图
• 基坑支护变形监测 平面布置图
• 基坑支护剖面图
• 基坑支护大样图
• 降水井大样图

附件详情

拟建建筑的基坑深度4.9m，本 基坑工程 侧壁安全等级为二级，重要性系数取1.0，根据该场地的地质、水文条件，设计主要采用围护桩 土钉墙的支护方式，在基坑底四周设置一道排水沟300×300。每隔30米设一个800×800集水井，预计0.8m深。
该项目施工顺序为：围护桩施工→冠梁施工→降水井施工→ 土方开挖 →土钉墙及面层施工。
该项目基坑采用管井降水法，井点布置在基坑外，可根据现场条件调整，共布置7口井，井深8m。管井降水施工顺序：管井测量定位→钻机就位→钻孔→回填井底砂垫层→吊放井管→回填井管与孔壁间的砾石过滤层→洗井→井管内下设水泵、安装抽水控制电路→试抽水→降水井正常工作→降水完毕拔井管→封井。
......
共10张图，编制于2013年。

剖面图

大样图

降水管井构造

第 1 张图

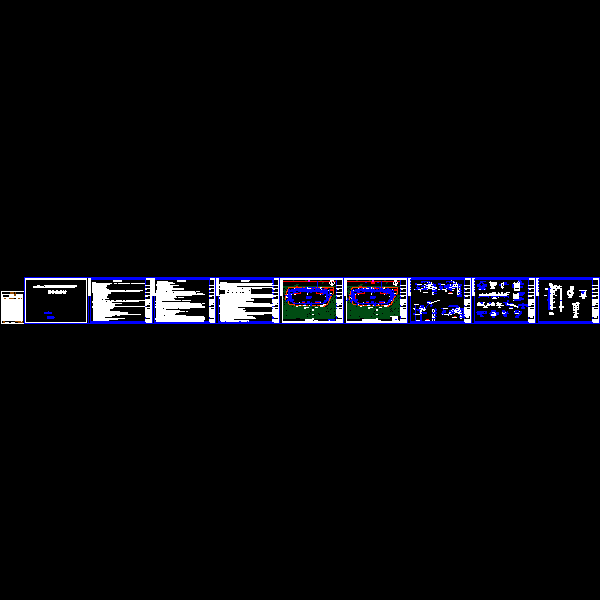

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
