加筋水泥土桩锚及土钉墙深基坑支护CAD施工大样图(dwg)

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本 基坑工程 一层地下室开挖深度在4.8m的位置采用放坡结合土钉墙支护方式，对于大剧院三层地下室坑中坑开挖深度在6.55~10.30m，可采用加筋水泥土桩锚支护方式，即三轴水泥搅拌桩结合旋喷斜锚桩支护。对于其余开挖深度不超过4m的坑中坑位置课采用放坡支护。
【基坑支护设计】
1、土钉墙：土钉呈梅花型布置，注浆材料采用纯水泥浆，水灰比0.5。土钉注浆终了注浆压力不小于0.4MPa。 土钉墙面层采用C20喷射混凝土，厚度为80mm。
2、三轴水泥搅拌桩：采用φ850@600布置
3、加筋水泥土桩锚：斜向加筋水泥土桩锚直径0.35m，水平间距1.5m，采用旋喷搅拌法施工。
8张，编制于2010年。

加筋水泥土桩锚

锚固体大样图

第 1 张图

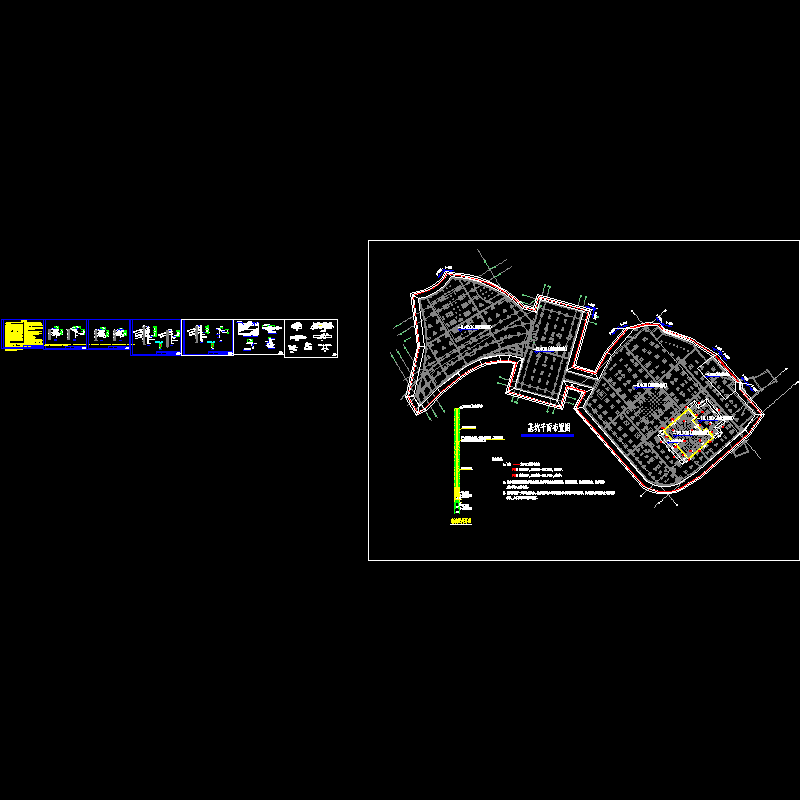

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
