人行轻钢桥梁结构施工方案大样图（dwg格式CAD）

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该资料为某人行轻钢桥梁结构施工图。

桥梁跨度14m。该用途建筑结构形式复杂，节点特殊。

资料包括详细的节点大样，方便直接选用或者借鉴。

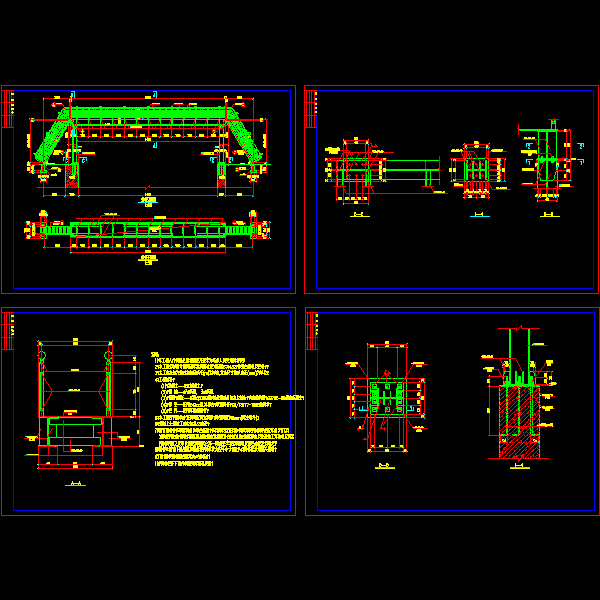

结构平立面图

节点大样图

节点大样图2

结构剖面图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
