一份86米高24层框架核心筒商务楼结构CAD施工图纸

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：高层建筑
• 建筑地上层数：24层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架核心筒
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：26张

附件详情

结构设计总说明、11G101-1梁柱墙平法补充说明、基础结构图、承台大样图、墙柱结构图、梁结构图、板结构图、机房屋面及构架梁结构图共26张图纸。

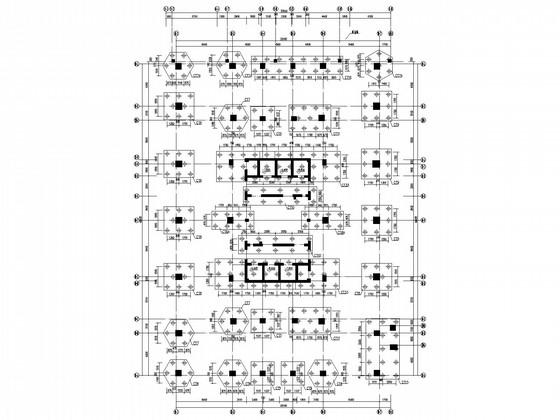

基础结构图

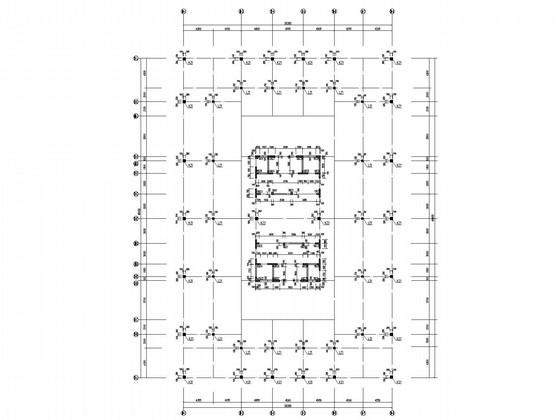

墙柱结构图

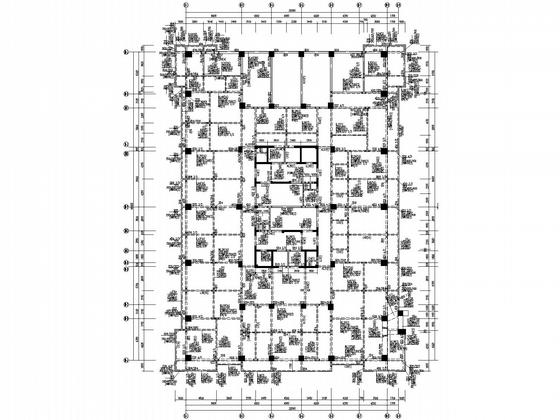

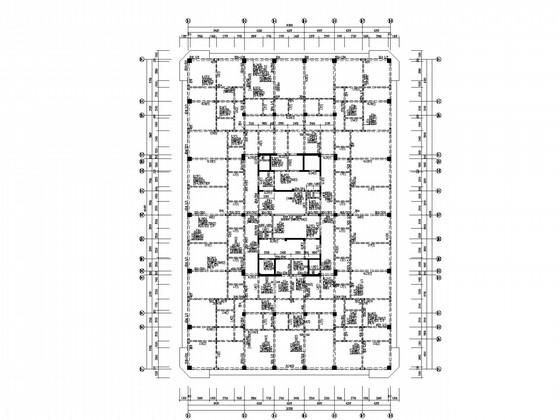

梁结构图

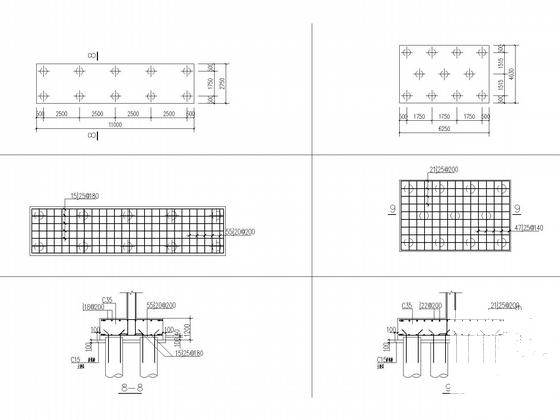

承台基础

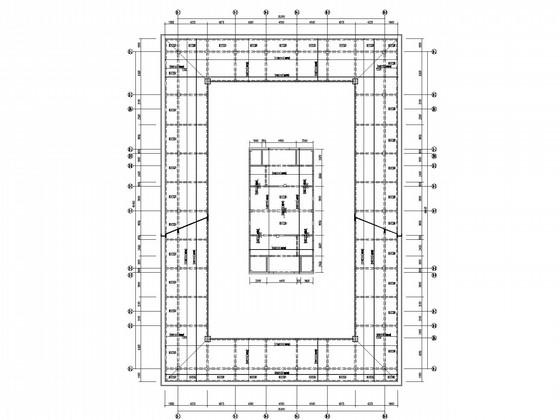

机房屋面及构架板结构图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
