一份39层框架核心筒结构超高层办公楼结构CAD施工图纸

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：超高层建筑
• 建筑地上层数：39层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架核心筒
• 基础形式 ：筏形基础, 桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 地下室功能：人防, 车库
• 参考图纸：70张
• 设计年代：近代

附件详情

该项目是常州某超高层广场项目，框架核心筒结构，地上39层，地下三层，采用桩筏基础，抗震设防烈度为7度，场地为Ⅲ类，基础设计等级为甲级，上部嵌固部位地下一层顶板。
包括：结构设计总说明（用于地下室顶板以上），柱及剪力墙平法施工图，剪力墙柱表，钢斜撑立面模板图，钢结构部分设计及施工说明，连梁配筋表及暗撑大样，各层楼板模板图，各层现浇板配筋图，X、Y向梁平法施工图，结构平面图，构架结构平面图， 楼梯详图 等共计70张图。
11月。

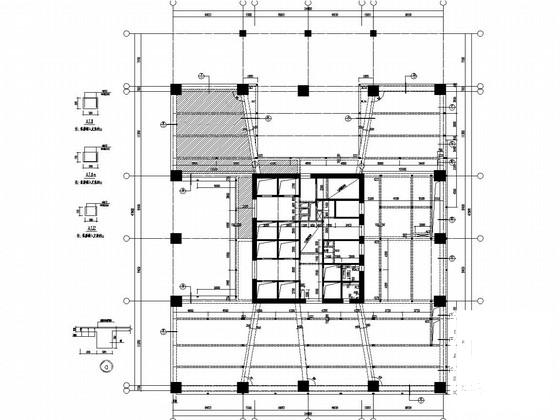

2层楼板模板图

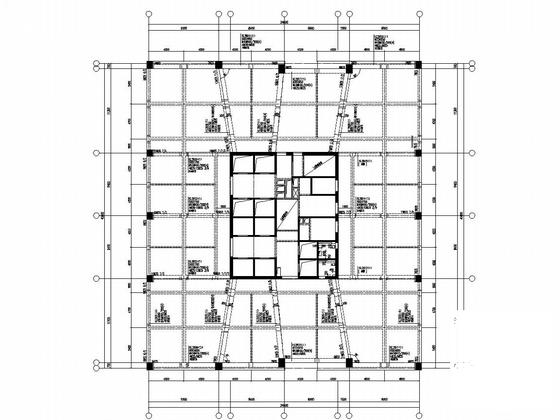

2层现浇板配筋图

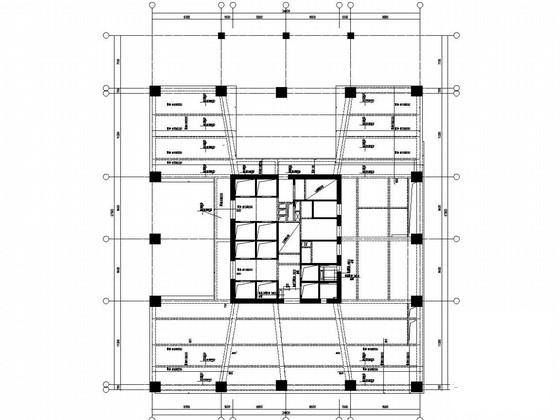

26~32层结构平面图

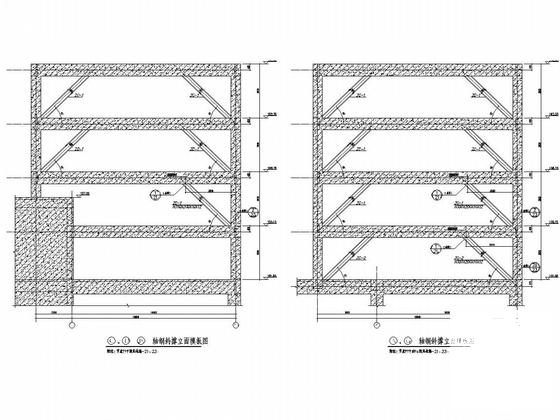

钢斜撑立面模板图

配筋详图

构架结构平面图

楼梯详图

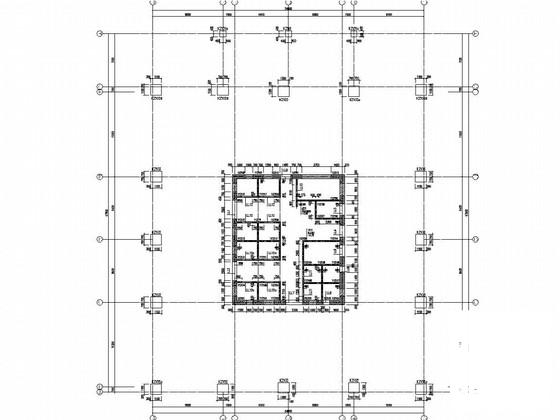

剪力墙柱表

2层Y向梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
