仿赵州桥施工CAD详图纸(结构布置图)(dwg)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

仿赵州桥施工详图：7张图纸

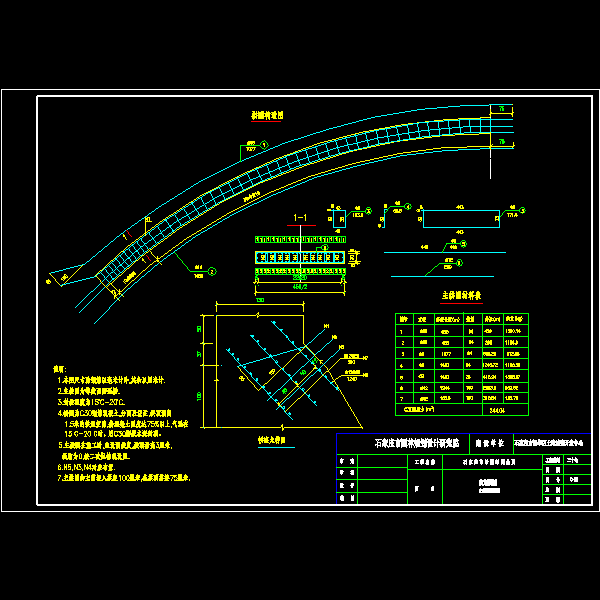

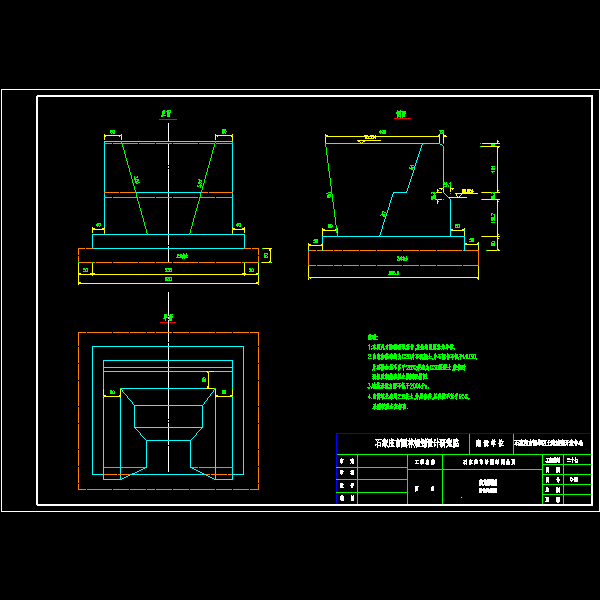

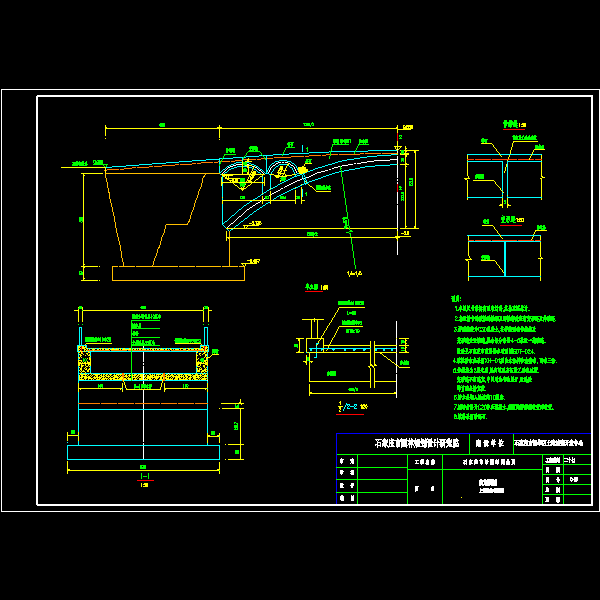

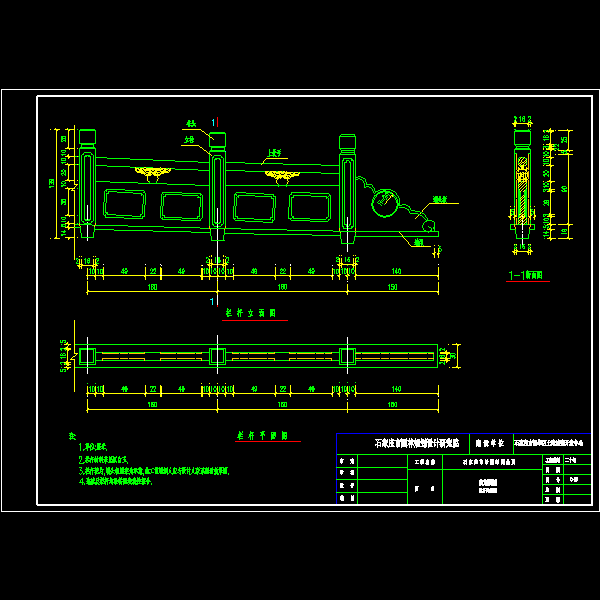

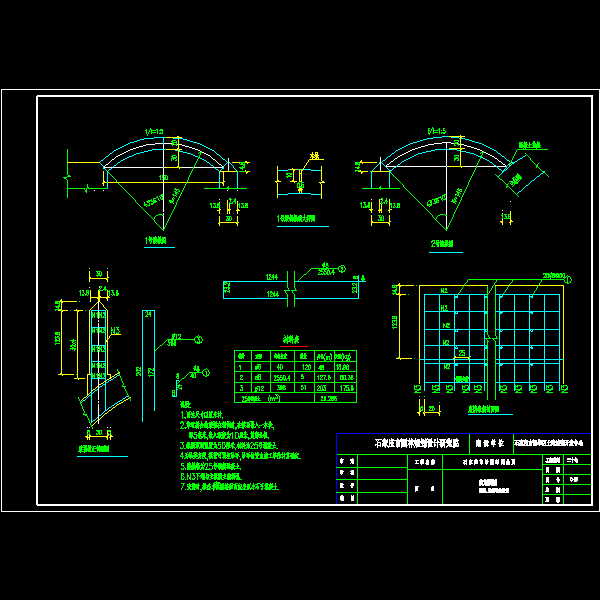

内容包含：总体布置图、桥台构造图、上部结构布置图、主拱圈配筋图、腹拱,腹拱墩构造图、上部结构放样图等。

q01.dwg

q02.dwg

q03.dwg

q04.dwg

q05.dwg

q06.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
