仿明朝三开间古建设计全套CAD图纸(dwg)

[复制链接]

0

主题

0

帖子

1120

积分

超级版主

Rank: 8Rank: 8

积分
1120
发表于 2020-6-16 21:33:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

仿明朝三开间古建设计全套图纸:
说 明:
1.该建筑为仿明代建筑风格,砖木结构。为悬山顶三开间建筑。
2.材料:梁,柱,枋等大型受压构件用无疤节,无裂纹,无扭纹,无损伤的整体落叶松。椽子应选用优等,干燥,平直的落叶松。门窗及装修应选用一等红松加工,其含水率要小于12%。屋顶窊灰筒板瓦,墙体上身砌青砖丝缝,下碱砌花岗岩块石。前台明压400/150花岗岩条石。柱顶石,台阶石均采用当地产花岗岩加工制做。地面铺300/300/60厚青方砖。
3.彩绘以明代官式旋子彩画,梁,柱,枋及门窗槛框一定要做好地仗,浸透桐油,采用一布五灰,刮血料腻子。门窗,柱打磨光后刷三道调和漆,罩光油一道。
4.施工要求及注意事项:柱子直接承托梁架时必须做馒头榫。穿插枋榫要采用大进小出的凿作方法开榫,前半柱为整榫,后半柱为半榫。各类梁枋材的榫卯要用银锭榫或燕尾榫卯。各结点之间须加扒钉加固。加固件安装时要连接严密结实,部位要适当,即要起到加固的作用,又不影响外观的美观。不同地区,不同时代的古建筑,都有各自不同的手法和风格。施工单位要尊重当地的传统技术和建筑物的时代特点。使原有的建筑风格得以恢复。未说明事项严格按国家现行有关规范执行。

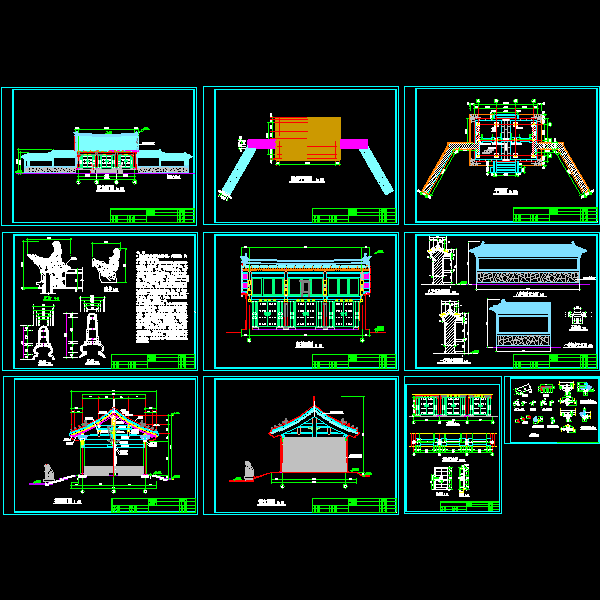

该建筑为仿明代建筑风格,砖木结构。为悬山顶三开间建筑。含正立面、屋顶平面、平面图、纵剖面、侧立面、横剖面、格扇门大样、节点详图等。

仿明朝三开间古建设计全套CAD图纸(dwg)
第 1 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容
