该项目由1幢地上22层主楼和4层裙楼组成，地下四层。基坑开挖面积约4865平方米，基坑开挖深度约20.9米，基坑安全等级为一级，环境保护为二级。基坑围护设计采用地下连续墙（两墙合一） 四道钢筋混凝土水平内支撑的形式。
【基坑支护设计】
1、地下连续墙厚1000mm，采用锁口管接头，内侧设置内衬墙及扶壁柱。
2、内支撑采用角撑 对撑 边桁架布置。
3、支撑立柱φ850钻孔灌注桩内插型钢格构柱
4、地下连续墙两侧设三轴水泥搅拌桩φ850@600槽壁加固，坑中坑基坑采用φ850@600三轴水泥搅拌桩加固。
5、封底旋喷桩水泥用量500Kg/m，水灰比:1.0；桩体直径不小于800mm，采用两重管工艺,气压不小于1.0MPa……
36张，编制于2011年。
支撑及立柱桩

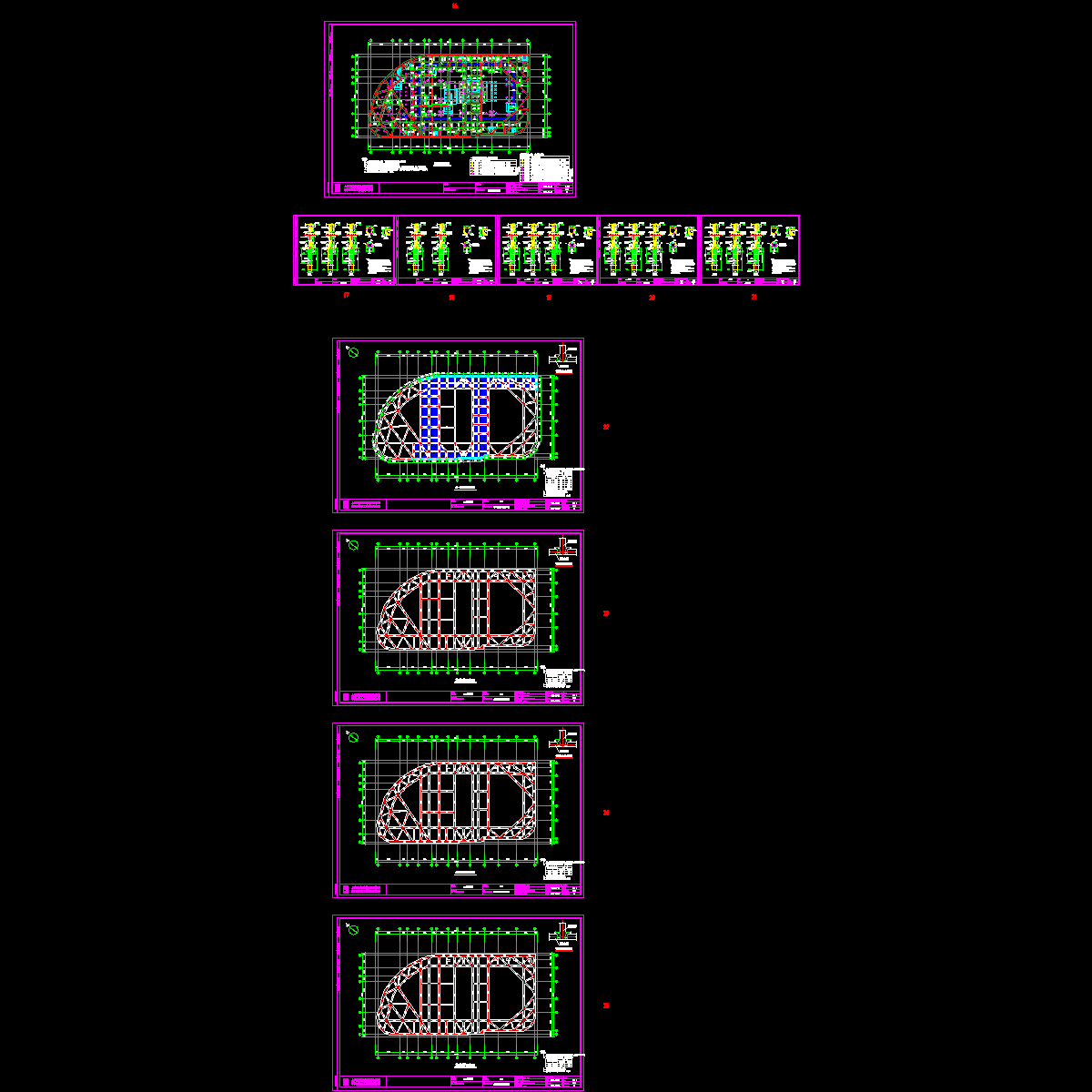

平面布置图

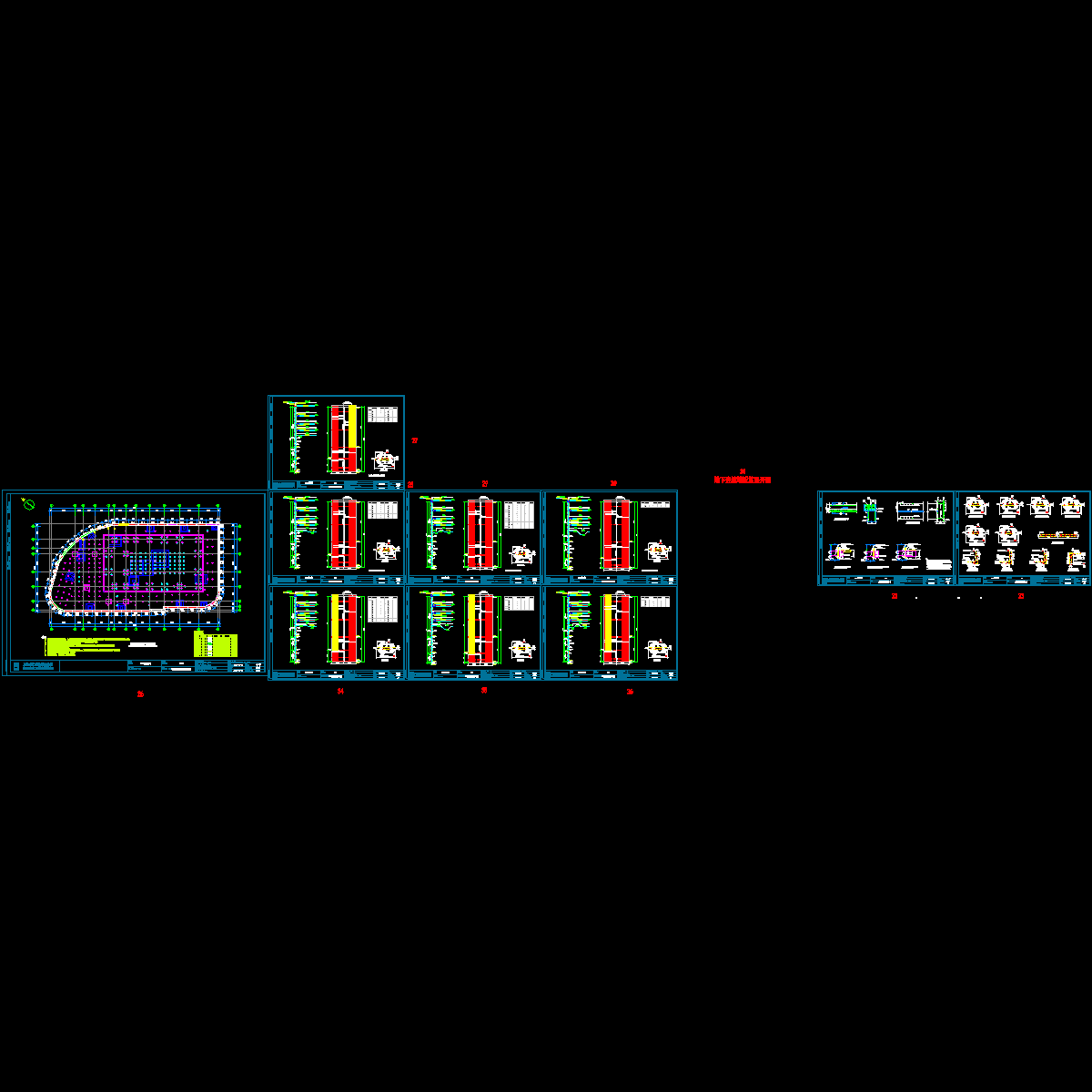

基坑支护剖面图

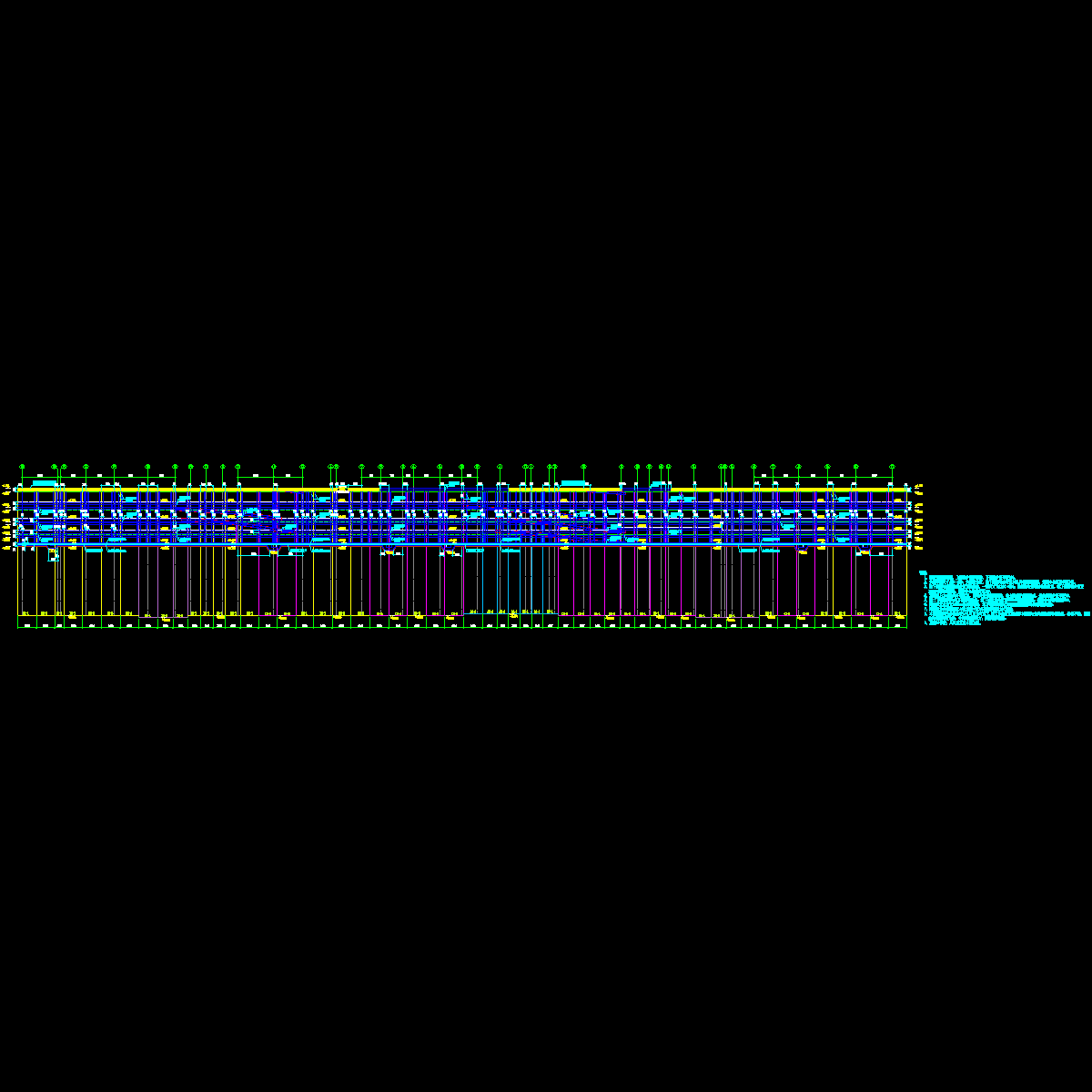

地下连续墙展开图
槽段配筋立面图
扶壁柱钢筋接驳器示意图
立柱桩详图
基坑支护剖面图

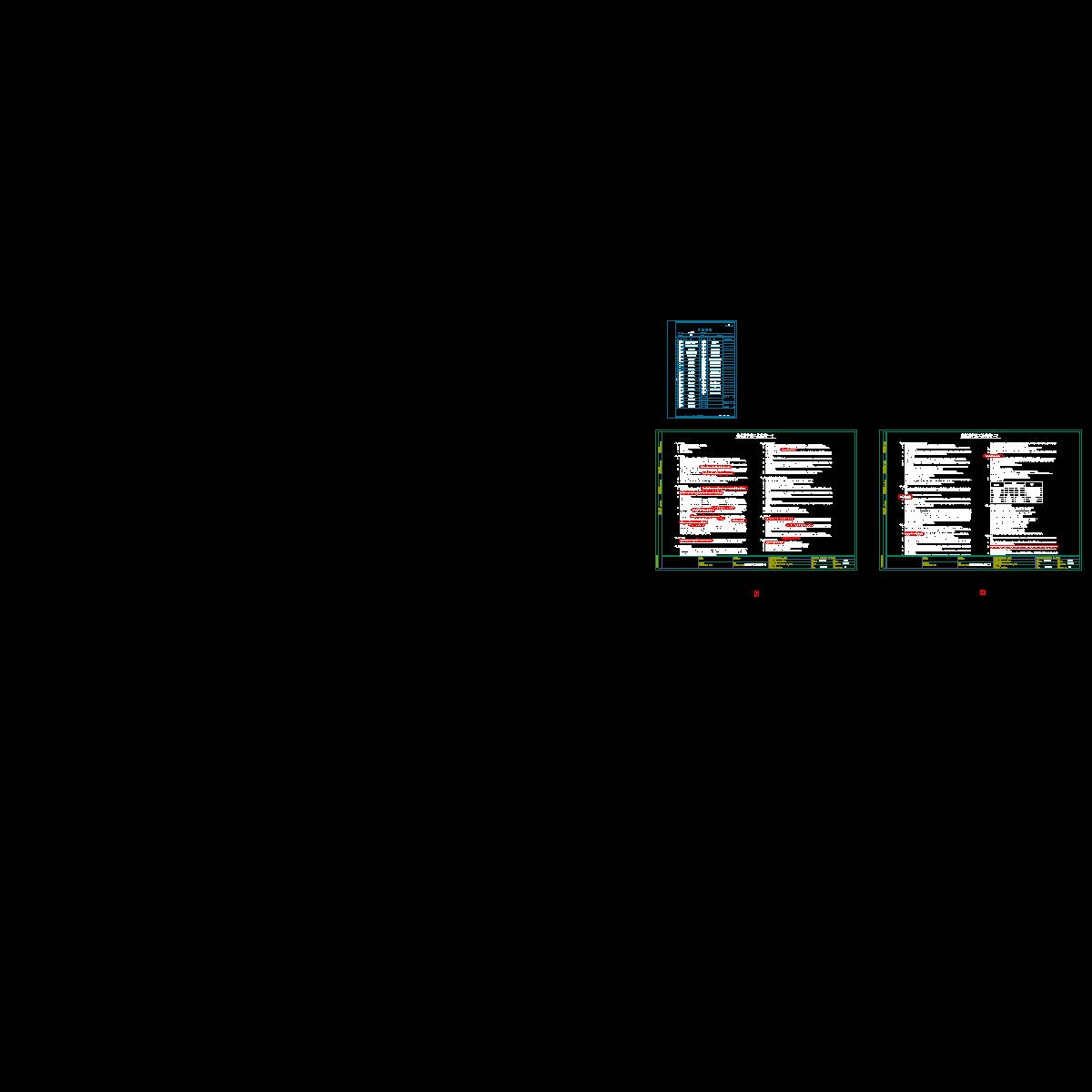

01说明.dwg

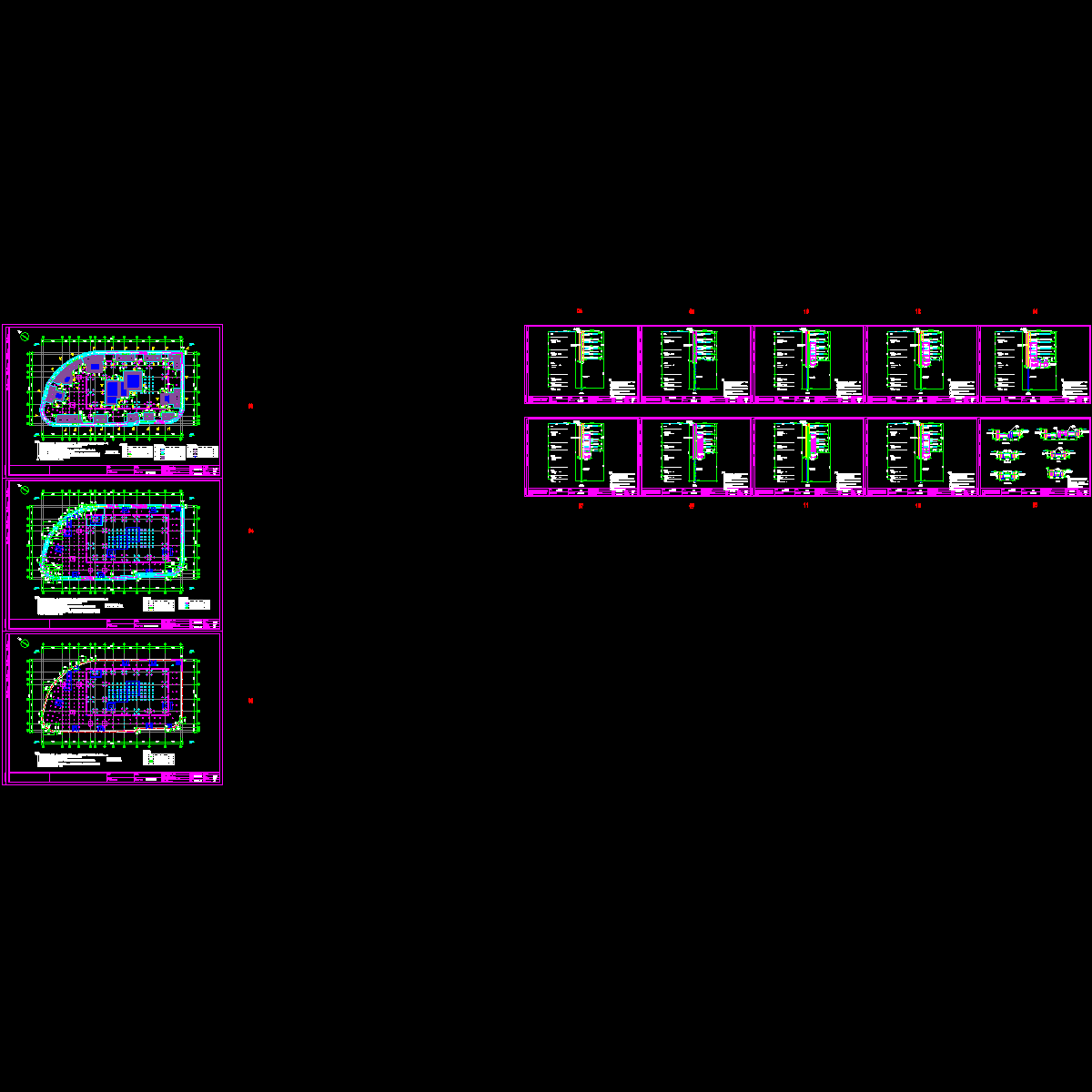

02~15.dwg
03~25.dwg
26~.dwg
31.dwg

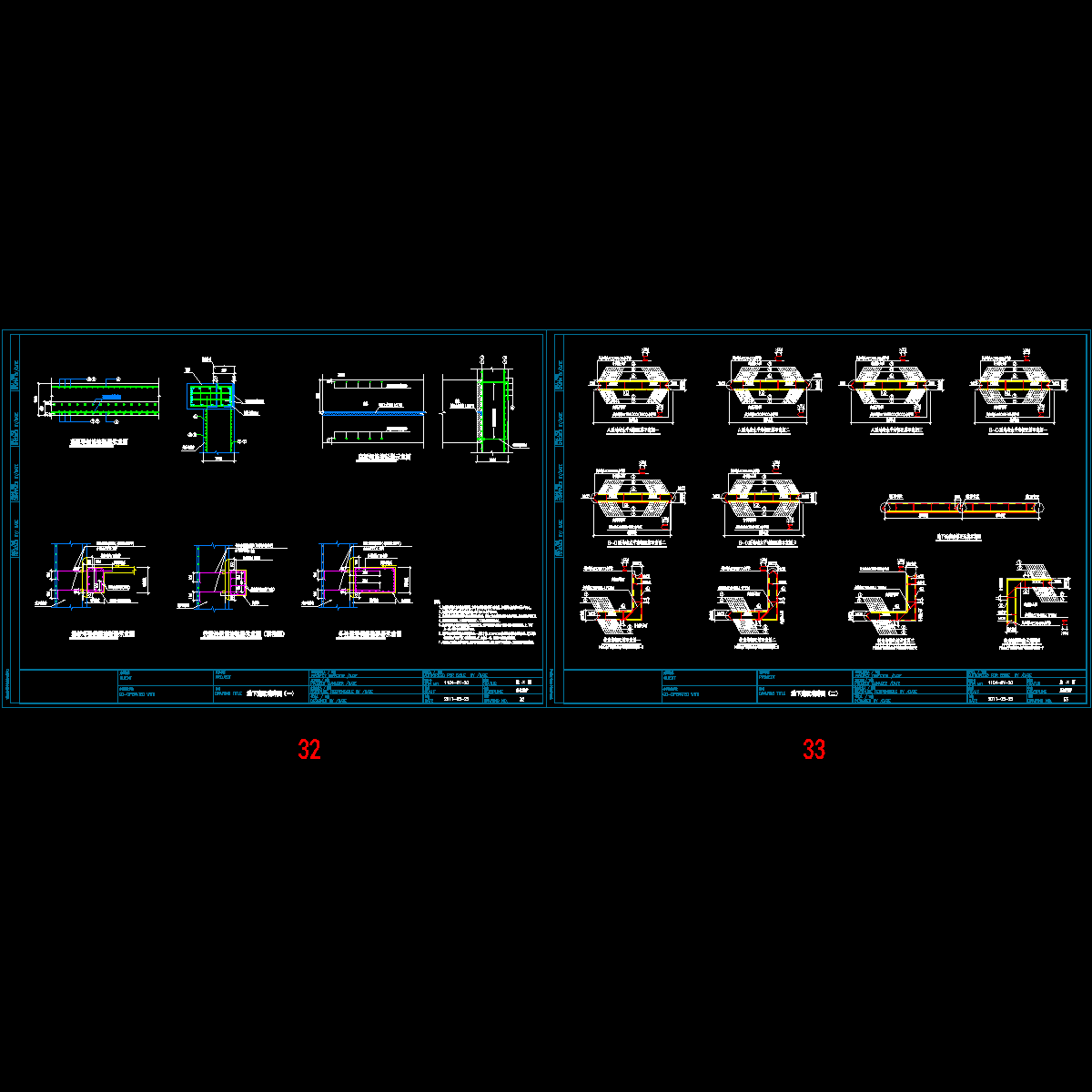

32~33.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
