该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
附件详情
-
设计总说明
-
桩位、井位
平面布置图
-

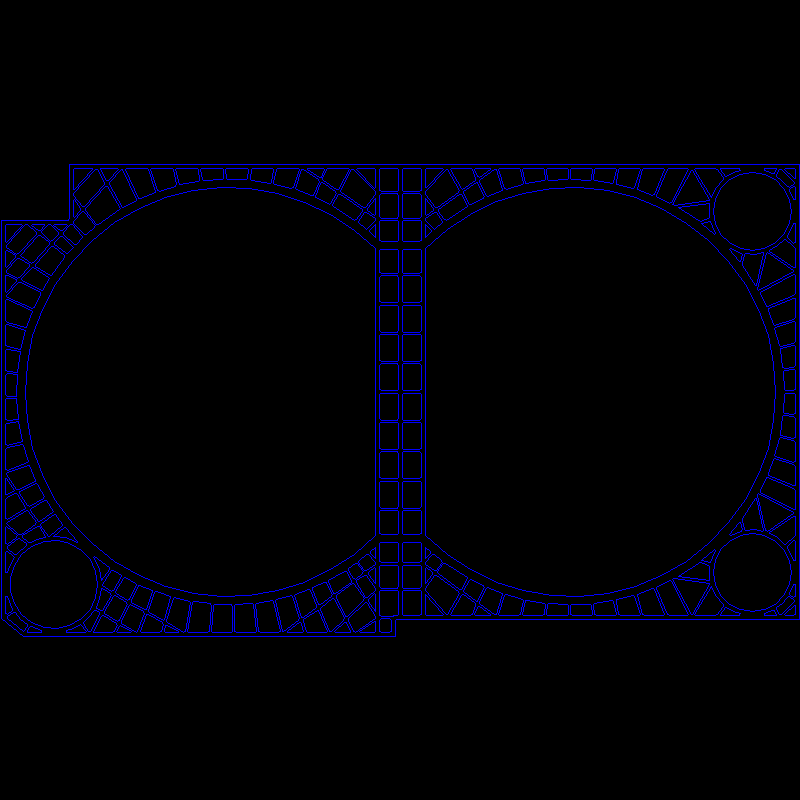

支撑体系平面布置图
-
竖托桩平面布置图
-
基坑支护剖面图
-
拆撑回填示意图
-
灌注桩配筋图
-
竖托桩配筋及格构柱详图
-
构件详图
附件详情
该项目整个地块设联通式地下室，大部分为地下二层，西侧局部为地下一层。基坑面积约4.3万平方米，周长约903米，基坑开挖深度7.6米~10.4米，主楼电梯基坑落深1.9m。
【基坑支护】
基坑支护采用灌注桩排桩 钢筋混凝土环梁内支撑 搅拌桩止水帷幕。排桩900@1100/700@900布置，三轴搅拌桩650@900，组内咬合200mm，组与组之间咬合650mm。
本基坑采用大口井疏干，降水井采用无砂混凝土井管，成井井径800m，井管直径500mm。
12张，编制于2013年。
基坑支护剖面图
竖托桩配筋及格构柱详图
构件详图
换撑回填示意图

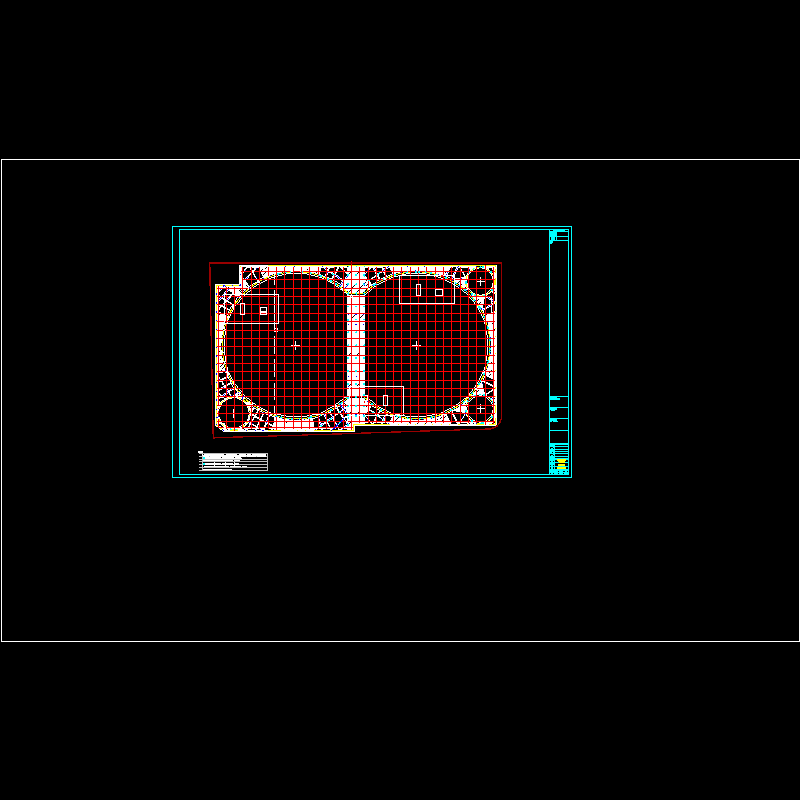

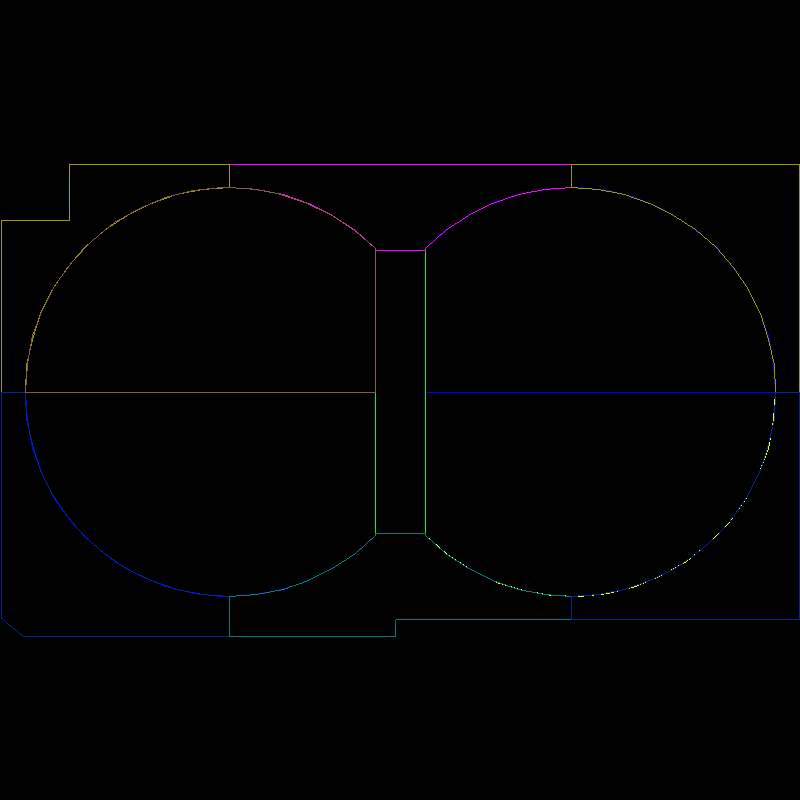

土方分区开挖.dwg
挤出平面.dwg

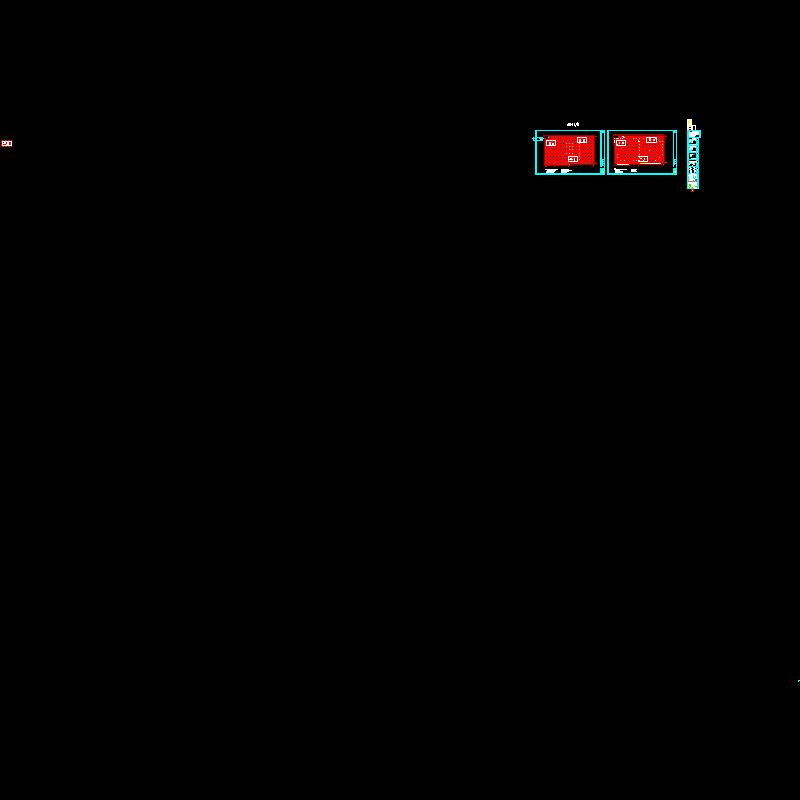

最后施工图0821.dwg
竖托桩9.24.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
