10米深基坑排桩加环梁支撑CAD施工图纸(dwg)

juanjuan22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明
• 桩位、井位 平面布置图

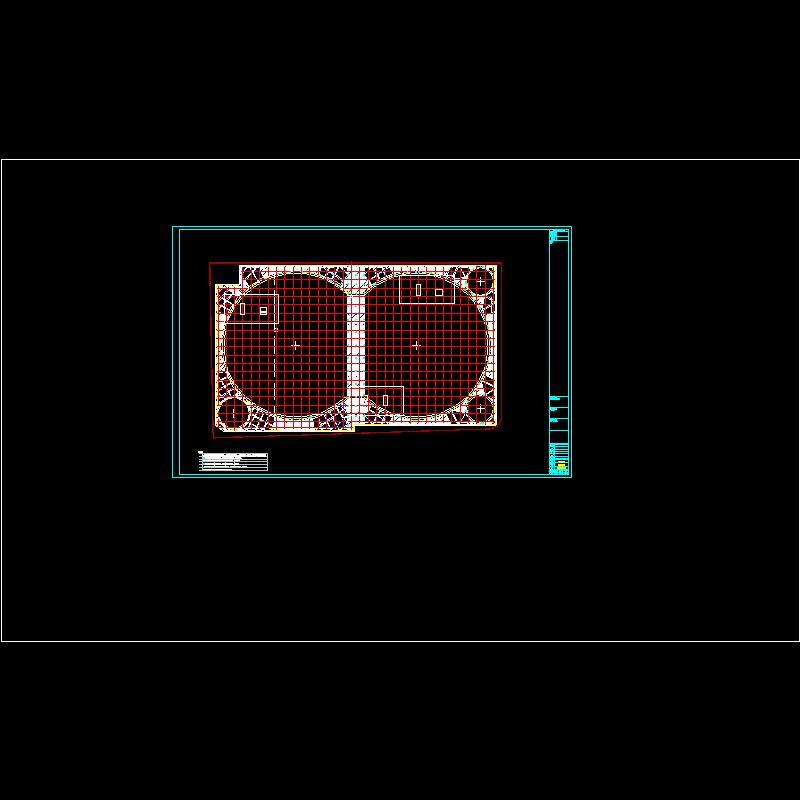

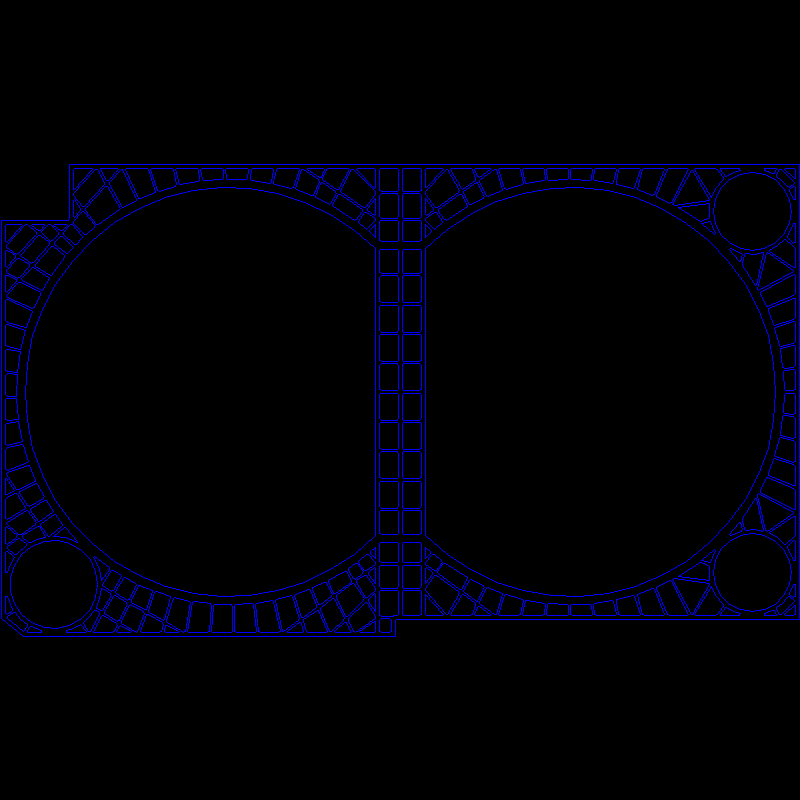

• 支撑体系平面布置图
• 竖托桩平面布置图
• 剖面图
• 拆撑回填示意图
• 灌注桩配筋图
• 竖托桩配筋及格构柱详图
• 构件详图

附件详情

拟建物整个地块设联通式地下室，基坑面积约4.3万平方米。基坑开挖深度9.85米、10.4米、7.6米、8.15米。基坑围护结构为单排钻孔灌注桩排桩，支撑体系为一层环梁钢筋混凝土支撑，设三排三轴搅拌桩止水帷幕。
【基坑支护】
1、排桩：采用钻孔灌注桩，φ900@1100/φ700@900，有效桩长16米/13.5米。
2、三轴搅拌桩：φ650@900，有效桩长15米。
【 基坑降水 】
采用大口井疏干，成井井径800m，井管直径500mm。降水井采用无砂混凝土井管，建议无砂混凝土井管滤料采用6~8mm等粒径中粗砂或无粉碎石屑。
10张，编制于2013年。

基坑支护剖面

型钢格构柱

拆撑回填示意图

格构柱布置

支撑梁节点详图

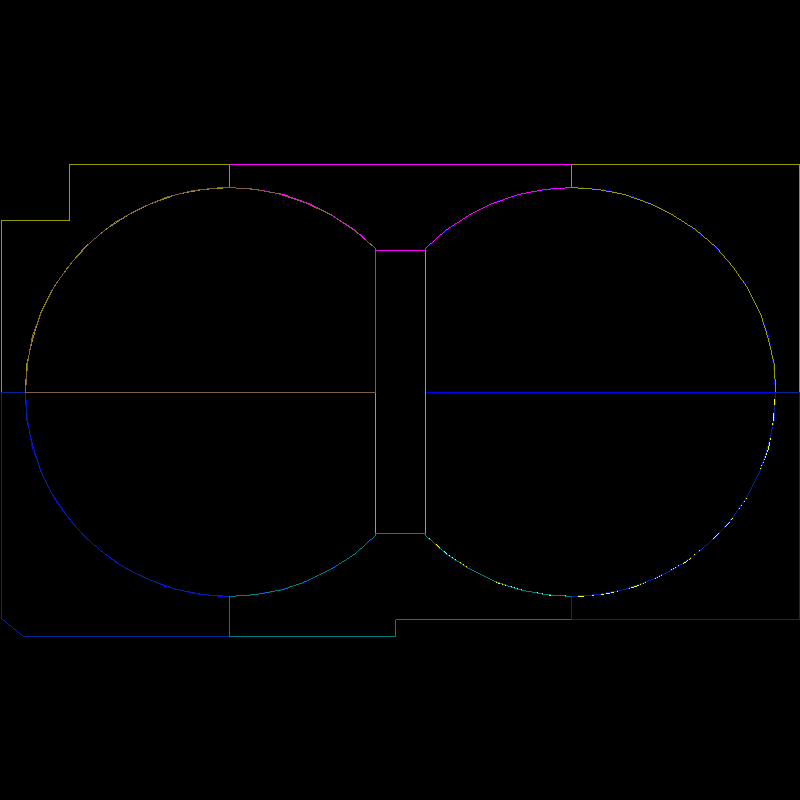

土方分区开挖.dwg

挤出平面.dwg

竖托桩9.24.dwg

设计最后施工图0821.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
