3层博物馆地下室基坑支护设计CAD大样图(dwg)

ffgg7781 · 发表于 2020-6-22 21:33:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1、项目概要 - 1 -
2、环境地质条件 - 1 -
2.1 工程地质条件 - 1 -
2.2 水文地质条件 - 2 -
2.3 基坑周边环境条件 - 2 -
3、设计参数 - 3 -
3.1 基坑支护设计主要参数 - 3 -
3.2 周边荷载参数 - 3 -
3.3 地层概化参数 - 3 -
4、设计思路及方案比选 - 4 -
4.1 基坑特点分析 - 4 -
4.2支护方案比选 - 4 -
4.3地下水处理方案选择 - 4 -
5、基坑支护 - 4 -
5.1 设计依据 - 4 -
5.2 设计计算程序计算方法 - 5 -
5.3 基坑分段 - 5 -
5.4 支护设计 - 5 -
5.5 周边地面硬化、排水沟 - 7 -
5.6 支护桩、冠梁配筋 - 7 -
5.7 桩顶坡面注浆土钉护坡 - 7 -
5.8主要材料及技术指标 - 7 -
6 施工要点 - 8 -
6.1 测量放线 - 8 -
6.2开挖、修坡 - 8 -
6.3 支护桩施工 - 8 -
6.4 土方开挖要点 - 9 -
6.5坡面保护施工要点 - 9 -
6.6冠梁施工要点 - 10 -
7 基坑检测及监测 - 10 -
7.1 桩身质量检测 - 11 -
7.2 监测项目 - 11 -
7.3 测量方法 - 11 -
7.4 建议安排监测布置工作量 - 12 -
7.5 观测周期 - 12 -
7.6 险情预警值 - 12 -
8 应急处理措施 - 13 -
9、技术性审查意见回复书
附：深基坑喷锚支护设计计算书
附图：
1、基坑支护总说明书

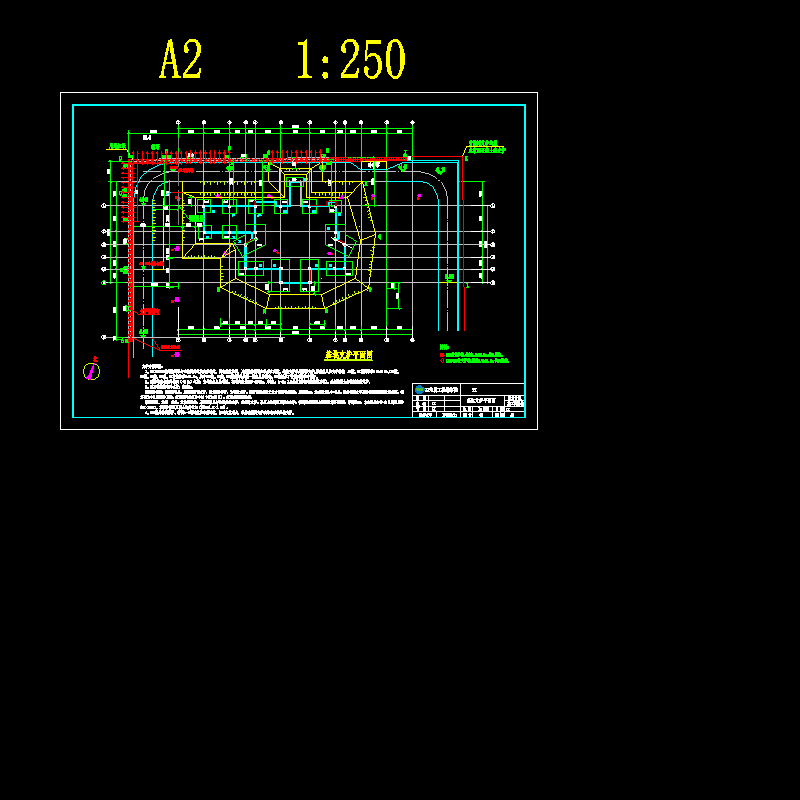

2、基坑支护设计平面图比例尺 1：250

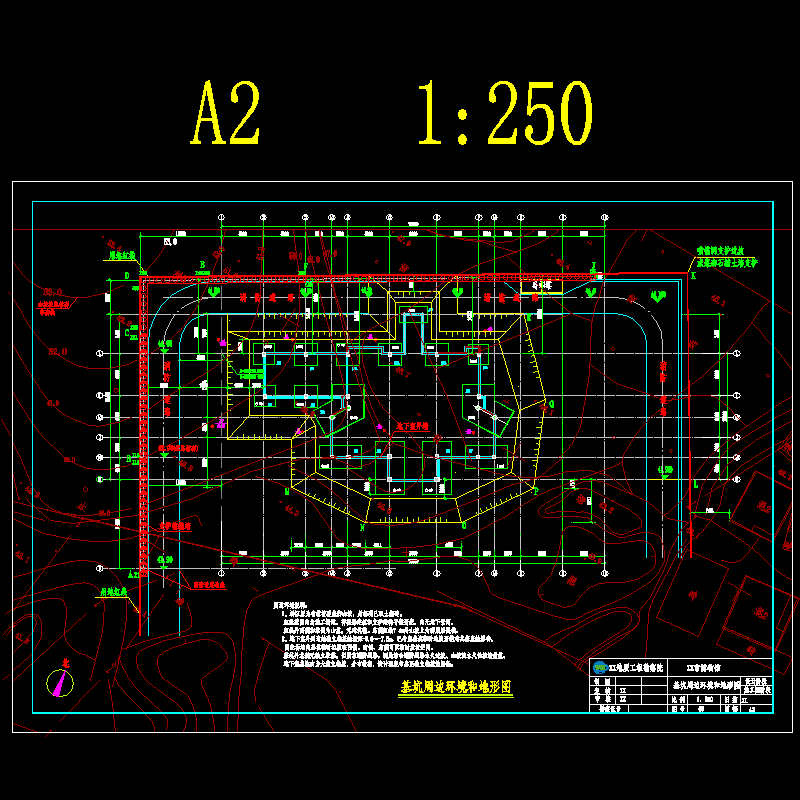

3、基坑支护周边环境和地形图比例尺 1：250

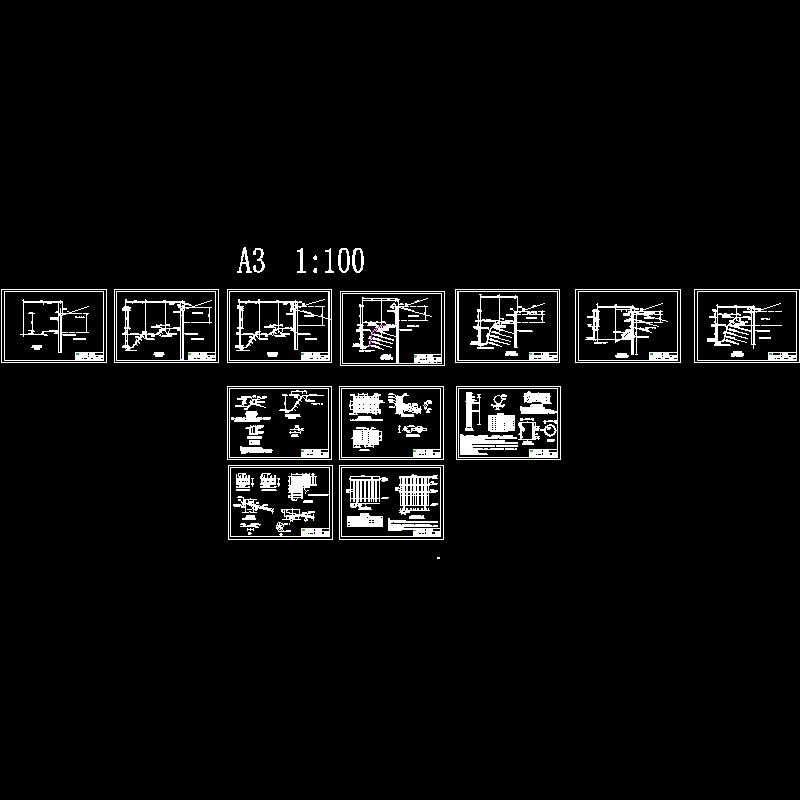

4、基坑支护剖面及大样图比例尺 1：100

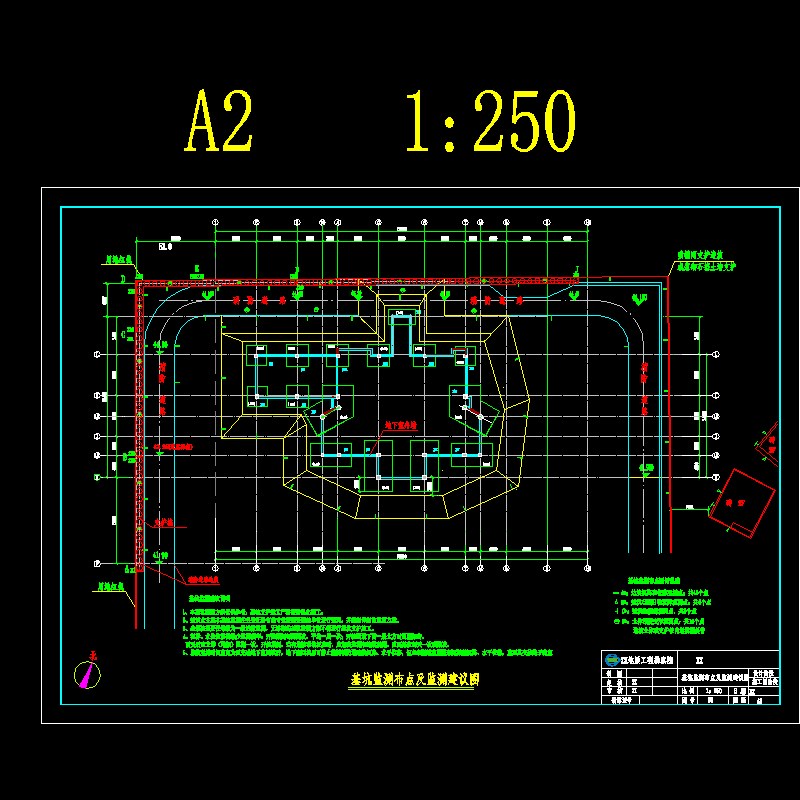

5、基坑监测布点及监测建议图比例尺 1：250

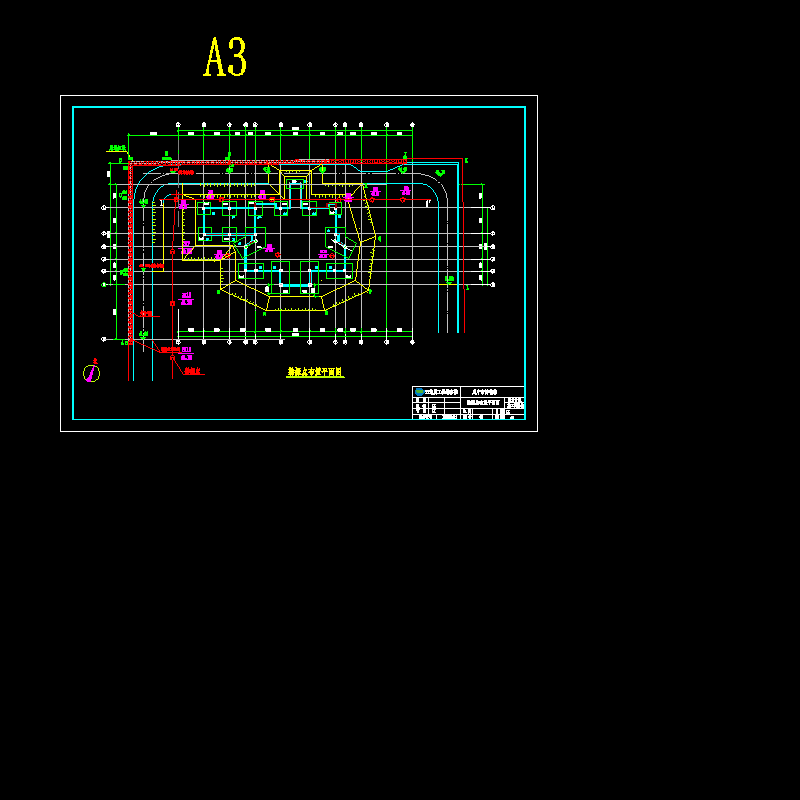

6、勘探点布置平面图比例尺 1：250
7、环形地层剖面及概化剖面图比例尺 1：100

附件详情

1、项目概要
咸宁市在咸宁市开发区金桂咸宁博物馆，地上为三层楼，设地下室一层。地上总建筑面积9147 m2，地下室平面呈不规则形状, 东西方向长41.1m，南北方向宽32m，地下建筑面积754 m2。
场地原地貌为岗坡地貌，平整后建设博物馆，山坡走向为北高南低，西高东地，最高点位于用地红线的西北角，坡面标高约53.00m。博物馆建筑地坪（-0.60m）外为环形消防道路，其北高南低，基坑周边消防道路标高为41.93～45.20m，北侧消防道路最高点比建筑地坪高约3.48m，消防道路与地坪处建筑设计坡率为1：1～1：1.5，为永久边坡，北侧坡宽3.5m。环形消防道路外侧为山坡的永久性支挡维护结构（挡土墙），建筑设计预留空间仅约1m，即道路边与用地红线见距离仅约1m。用地红线处山坡标高为43.1～53.00m（详见总平面布置图中的地形标高），用地红线山坡标高与消防道路间高差为0～8.90m。
为了节省工期、节约成本、便于施工，结合后期的场地道路、排水、绿化的总平面布置，因此本基坑北侧和西侧支护体系为地下室基坑临时边坡、消防道路永久性边坡、山坡的永久性挡土墙三种支护结构的综合支护结构。南侧和东侧开挖深度可仅考虑临时基坑的相对深度。
基坑外围的永久性挡土结构，因紧靠用地红线，只能垂直放坡，在西侧和北侧边坡采用排桩支护系统支护。
场地内消防道路下边坡、地下室临时基坑边坡在北侧放坡空间不大，采用喷锚网支护。
场地内地下室临时基坑边坡在南侧、东侧采用放坡土钉网喷砼支护。其造价低，不影响工期，随挖随支护。

某三层博物馆地下室基坑支护设计图
