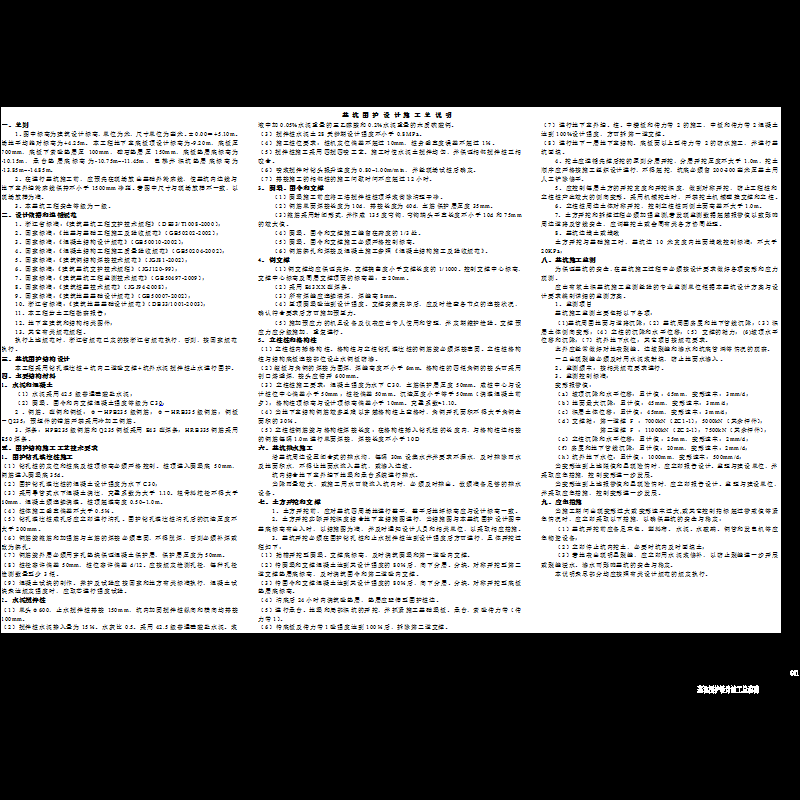

基坑围护设计施工总说明
-
场地

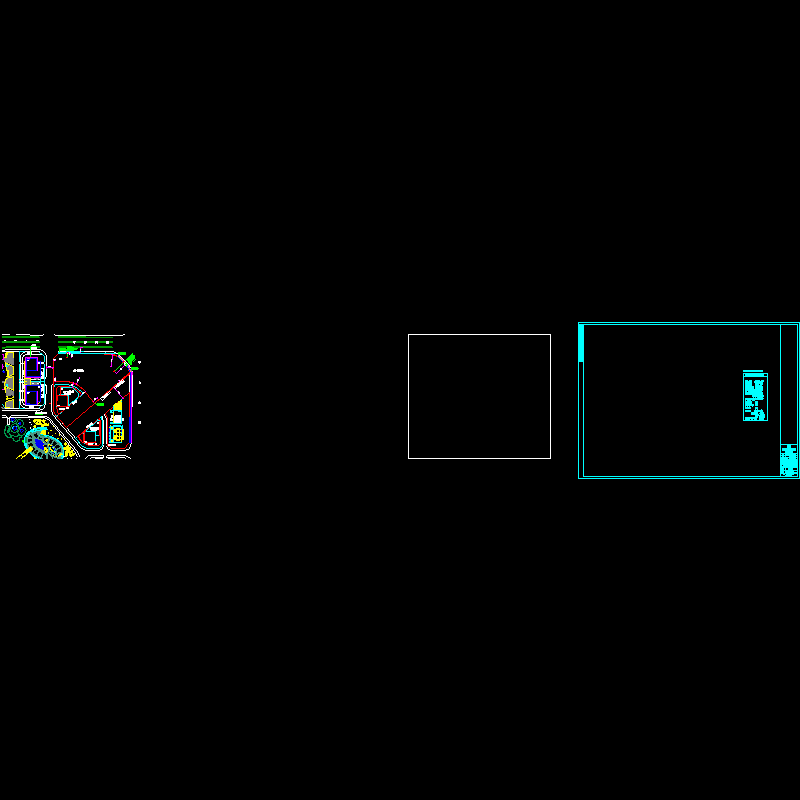

平面布置图
-

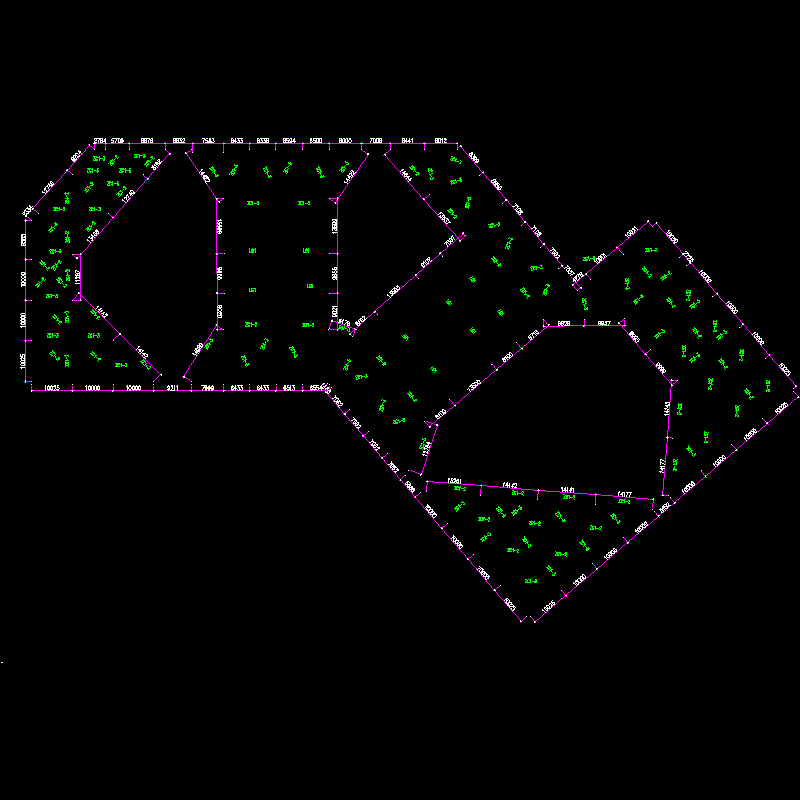

基坑围护平面布置图
-

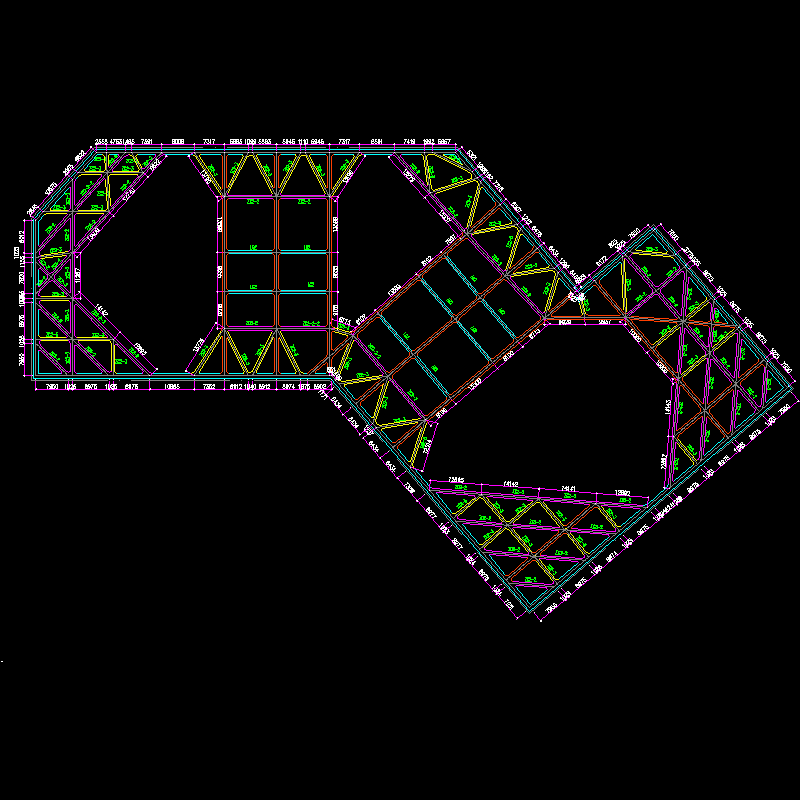

第一道支撑平面布置图
-
第二道支撑平面布置图
-

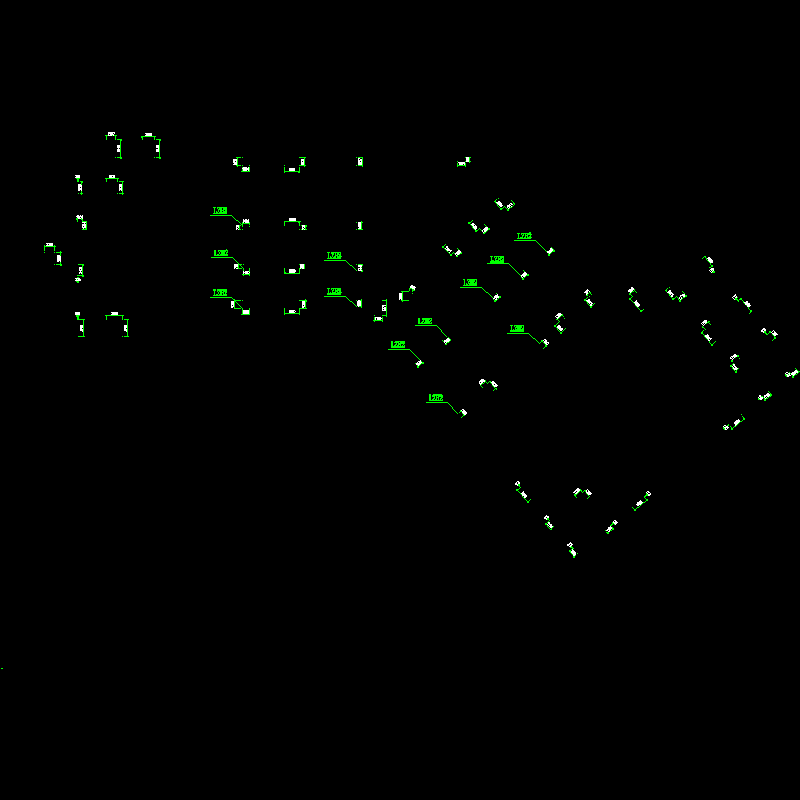

立柱桩定位图
-
1-1、2-2剖面图
-
出土口及出土坡道加固剖面图
-
坑中坑围护及配筋图
-
支撑配筋图及大样图
-
挖土流程平面布置图
-
监测点平面布置图
附件详情
基坑开挖深度为10.6米，电梯井基坑开挖3米，
基坑工程
安全等级为一级。该项目采用钻孔灌注桩＋坑内二道混凝土支撑 坑外水泥搅拌桩止水帷幕进行围护。电梯井坑中坑支出采用水泥搅拌桩及钢支撑支护。
钻孔灌注桩φ800@1000/φ900@1100/φ700@900。水泥搅拌桩单头φ600，止水搅拌桩搭接150mm，电梯井基坑搭接100mm。
12张图，编制于2011年。
基坑围护平面布置图
基坑支护剖面图
电梯井坑中坑围护
g01施工图说明.dwg
g02场地平面图.dwg
g03基坑围护平面布置图.dwg
g04第一道支撑平面布置图.dwg
g05第二道支撑平面布置图.dwg
g06立柱桩定位图.dwg
g07～g10剖面图.dwg
g11挖土平面布置图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
