白改黑道路大修工程设计CAD施工图纸（9张大量表格）(水泥混凝土路面)(dwg)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

项目概要：
原路面为水泥混凝土路面，路线总长14.149公里。本次大修后全段为沥青混凝土路面。
......
设计参数：
1)公路技术等级：维持原道路等级，四级公路。
2) 路基：保持原路基6.5米。
3)路面类型：原路全段为水泥混凝土路面，改造后全段为沥青混凝土路面。
4)设计标准轴载：双轮组单轴100KN。
5)设计使用年限：设计使用年限为8年。
6)交通等级：轻交通等级。
......
设计于2014年，共9张CAD设计图。

水泥混凝土路面换板处治图

衡重挡墙标准图

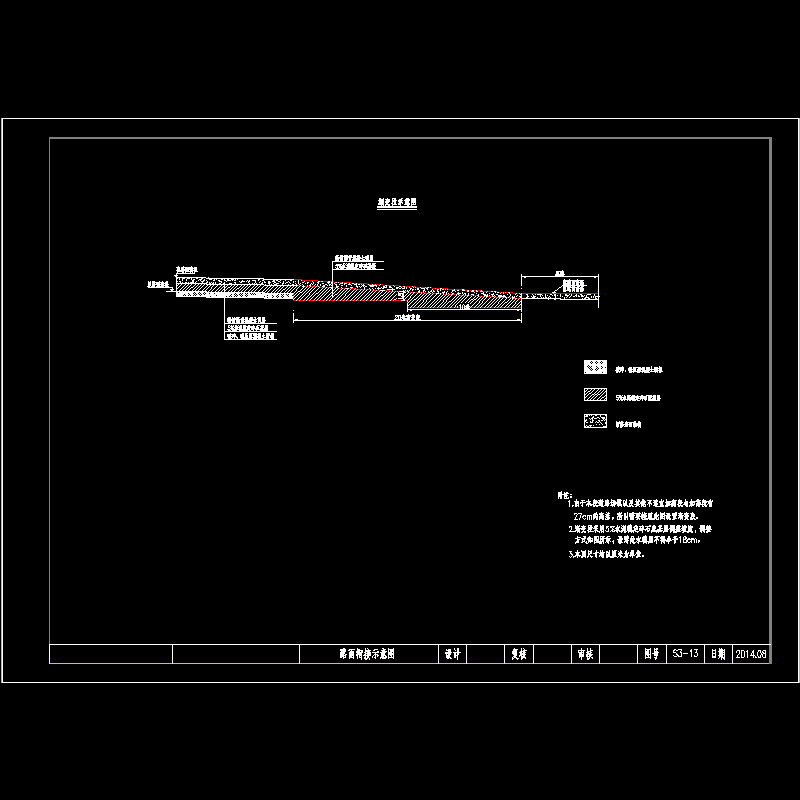

s-14 衔接示意图.dwg

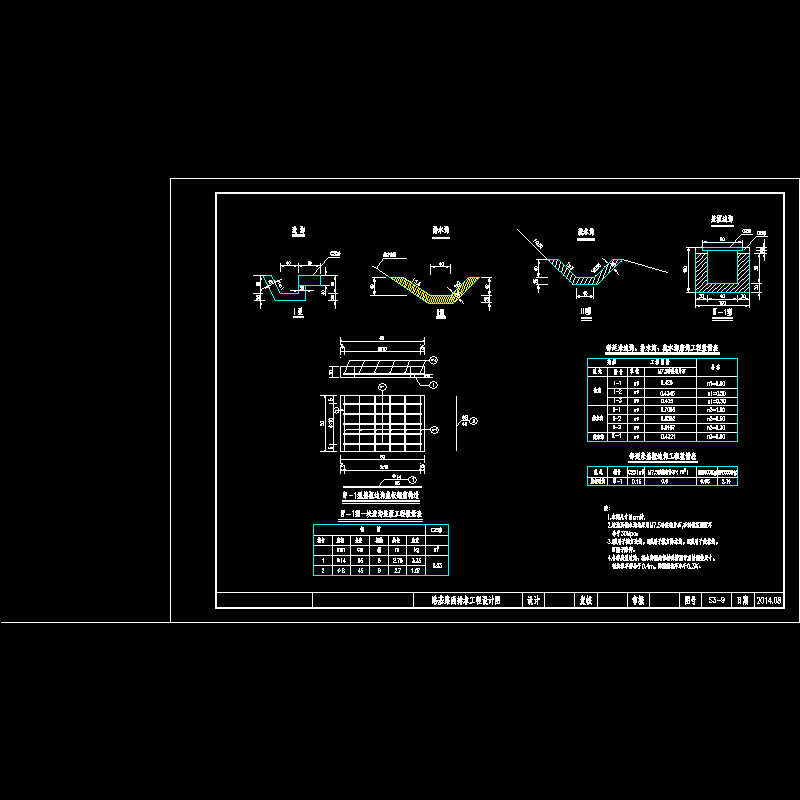

排水工程设计图.dwg

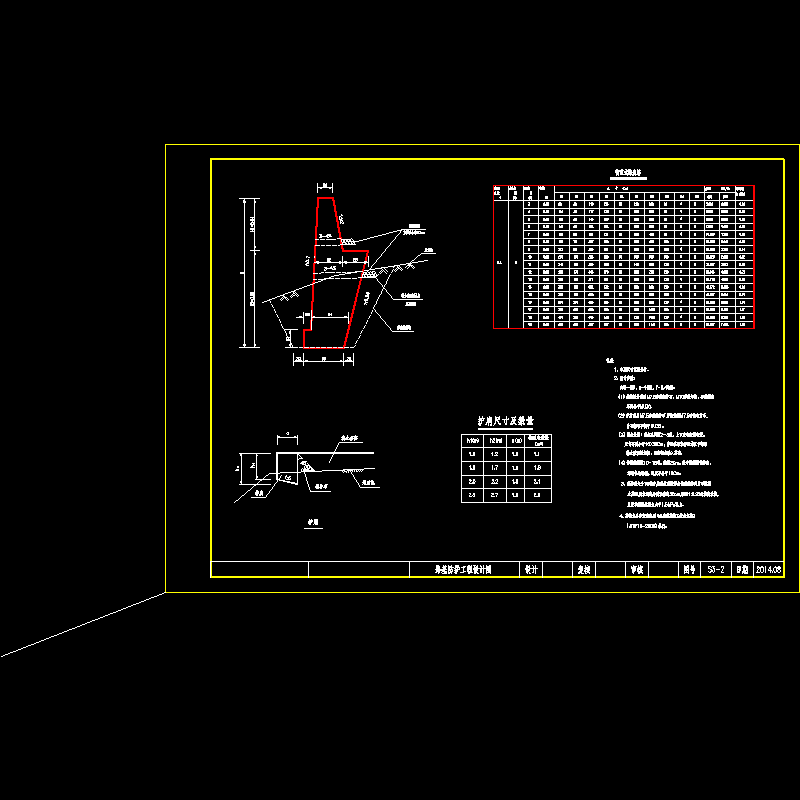

衡重挡墙标准图.dwg

路面处治方案图.dwg

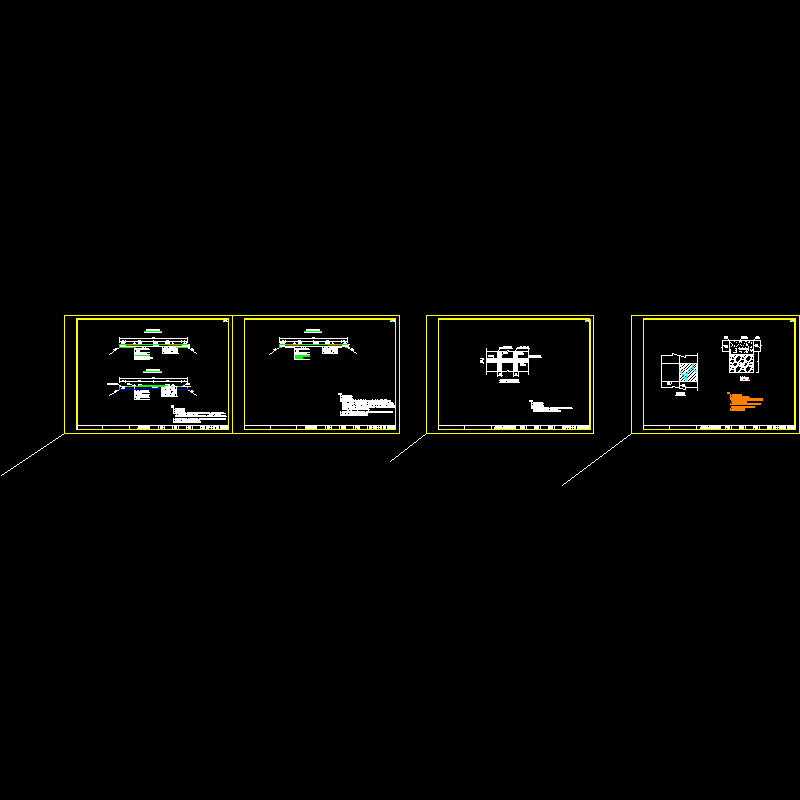

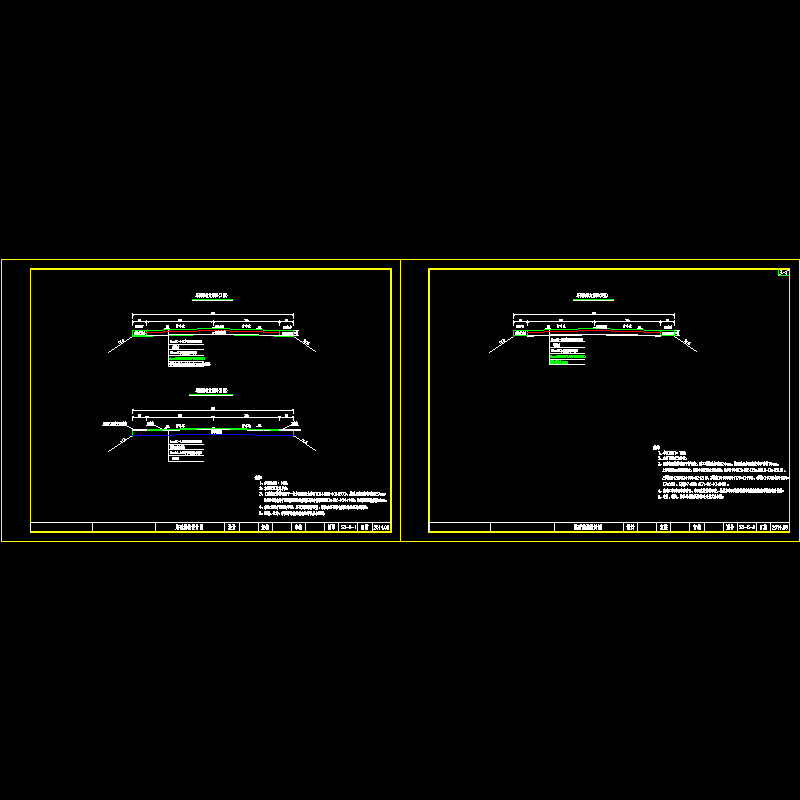

路面结构设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
