60 2x100 60m连续梁桥第四联全套CAD施工图纸（115张）(dwg)

ghjkkkff · 发表于 2020-6-22 21:52:15

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：广东
编制时间：2005
使用性：公路桥
跨径大小和多跨总长：2X(4X30) (3X50) (60 2X100 60) (50 2X75 50) 5X30mm
行车道位置：上承式桥
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

第四联箱梁端横梁预应力构造 1
第四联箱梁0号块预应力构造 2
第四联箱梁齿板钢筋构造 4
第四联箱梁齿板一般构造 4
导航灯台一般构造 1
导航灯台钢筋构造 1
防抛网构造 1
第四联箱梁纵向预应力钢束构造 2
第四联箱梁纵向预应力钢束大样 6
第四联箱梁纵向预应力材料数量 1
第四联箱梁纵向预应力钢束断面 28
第四联箱梁横、竖向预应力构造 2
第四联箱梁横、竖向预应力钢筋构造 5
防撞护栏一般构造图 1
护栏钢筋构造 1
桥位平面图 2
墩台桩基坐标 3
栏杆构造 2
桥墩一般构造 7
桥型布置图 8
人行道板构造 2
人行道构造 1
人行道梁构造 1
人行道排水构造 1
桥面排水构造 1
上部标准横断面 3
行车道伸缩缝构造 4
基桩声测管构造 1
第四联主梁施工流程 2
第四联主梁预应力管道定位及锚下钢筋构造 1
支座布置图 3
支座构造 8
第四联主梁一般构造 3
第四联边跨现浇段构造 1
第四联主梁0～1号块构造 1

附件详情

工程简介：
桥梁跨径为2X(4X30) (3X50) (60 2X100 60) (50 2X75 50) 5X30m，第一、二、六联为装配式预应力混凝土等截面连续箱梁，第三联为现浇预应力混凝土等截面连续箱梁，第四、五联为预应力混凝土变截面连续箱梁。
......
技术标准：
1、设计荷载：公路-Ⅰ级。
2、本桥桥头搭板长度为8m。
3、本桥共分为6联，跨径组合为：
2X(4X30) (3X50) (60 2X100 60) (50 2X75 50) 5X30m
本桥第四、五联上部为三向预应力混凝土变截面连续箱梁，采用挂篮悬臂浇注施工，第四联下部采用薄壁空心墩，第五联下部采用方柱墩；第三联上部为现浇预应力混凝土等截面连续箱梁，采用满堂支架施工，下部为方柱墩；第一、二、六联上部采用装配式预应力混凝土连续箱梁，下部采用柱式墩，桥台采用肋板台；全桥均为桩基础。
......
设计于2005年，共包含设计图115张。

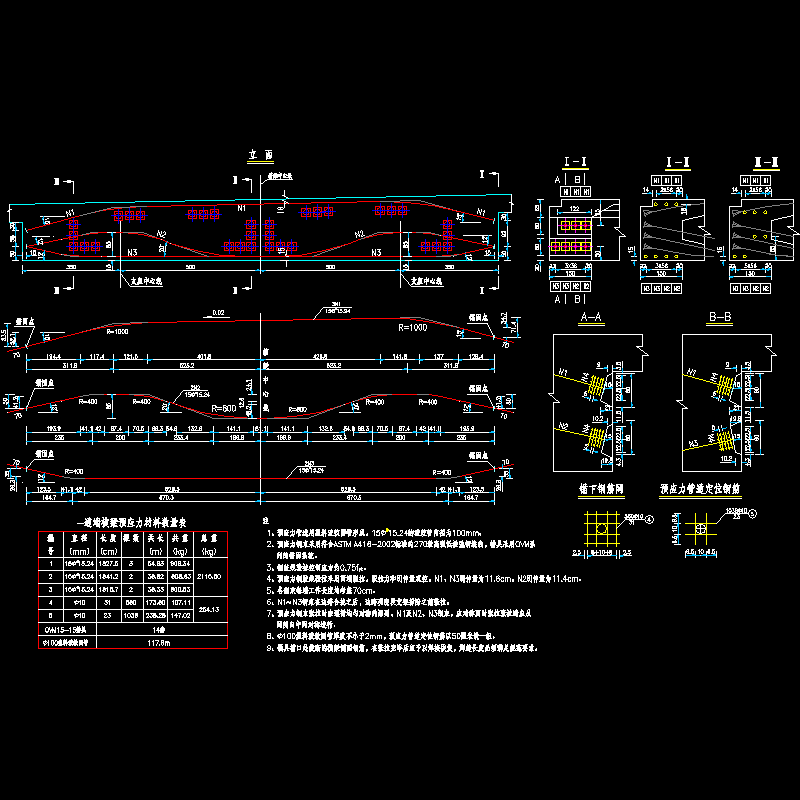

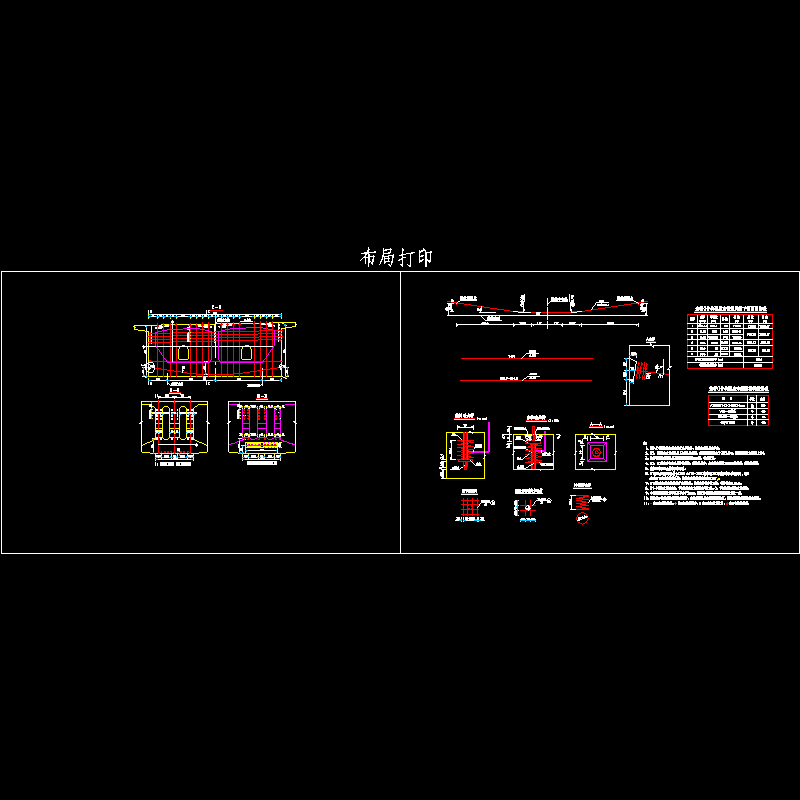

第四联箱梁端横梁预应力构造

桥墩构造

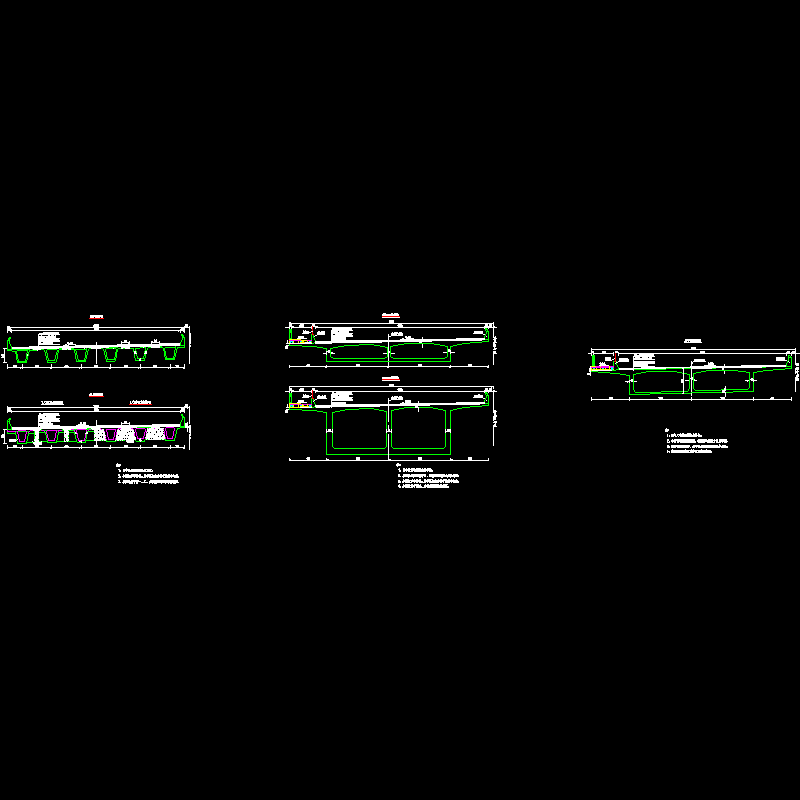

上部标准横断面

行车道伸缩缝构造

第四联主梁施工流程

第四联边跨现浇段构造

桥面排水构造
