[CAD图]36m中承式悬链线钢筋砼拱桥(36张)(台背回填)(dwg)

[复制链接]

0

主题

0

帖子

877

积分

超级版主

Rank: 8Rank: 8

积分
877
发表于 2020-6-22 21:52:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

技术标准:
1)桥面宽度:净7m=2×0.5m防撞护墙。
2)设计荷载:汽-20级,挂车-100。
3)桥面纵坡:双向0.5%
4)桥面横坡:双向2%
......
1、桥台
桥台采用重力式桥台,嵌岩桩基础,要求嵌入微风化岩层不少于2米。台背回填土必须按照规定分层夯实,压实度不小于90%。
2、拱肋
本桥为中承式等截面悬链线无铰肋拱桥,净跨径L0=36m ,净失跨比为1/4.5,拱肋高1.1m,宽0.8m,拱轴系数m=1.167。拱肋合拢温度为15°C,施工时请在1/4跨附近设置施工缝,其长度为50cm~100cm,两端面须垂直于拱肋轴线,且凿毛。
3、吊杆
吊杆采用直径D=32mm的精轧螺纹钢,YGM锚头,精轧螺纹钢设计强度σs=750Mpa。
4、行车道系
边跨宽为9.7m的实心板,吊杆之间为跨径2.7m的连续板。整个行车道系纵向连续。
......
共36张。

横断面

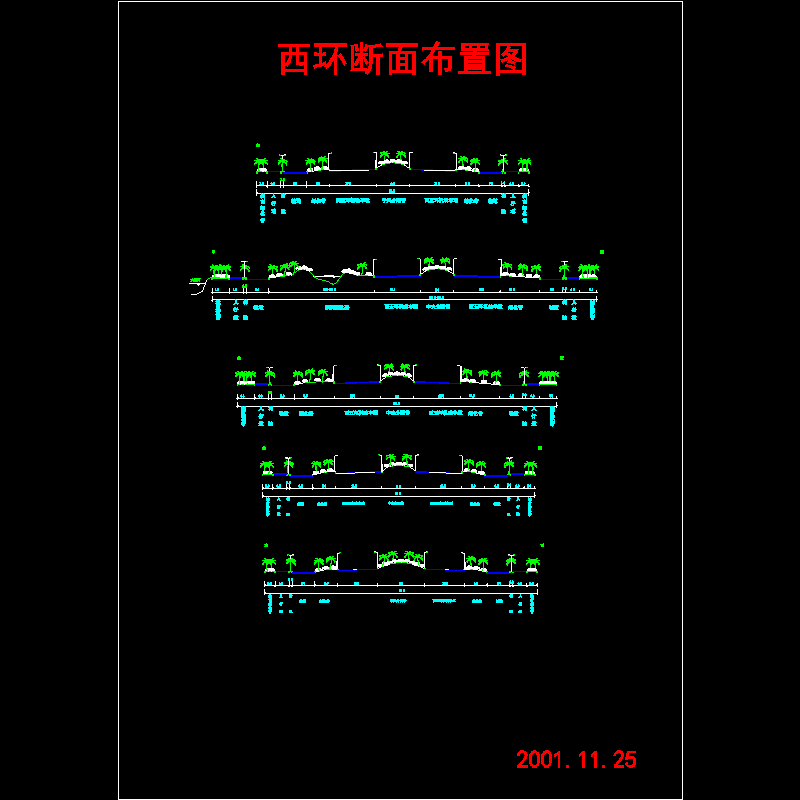

3横断面2.dwg
3横断面2.dwg
t-02收费岛.dwg
t-02收费岛.dwg

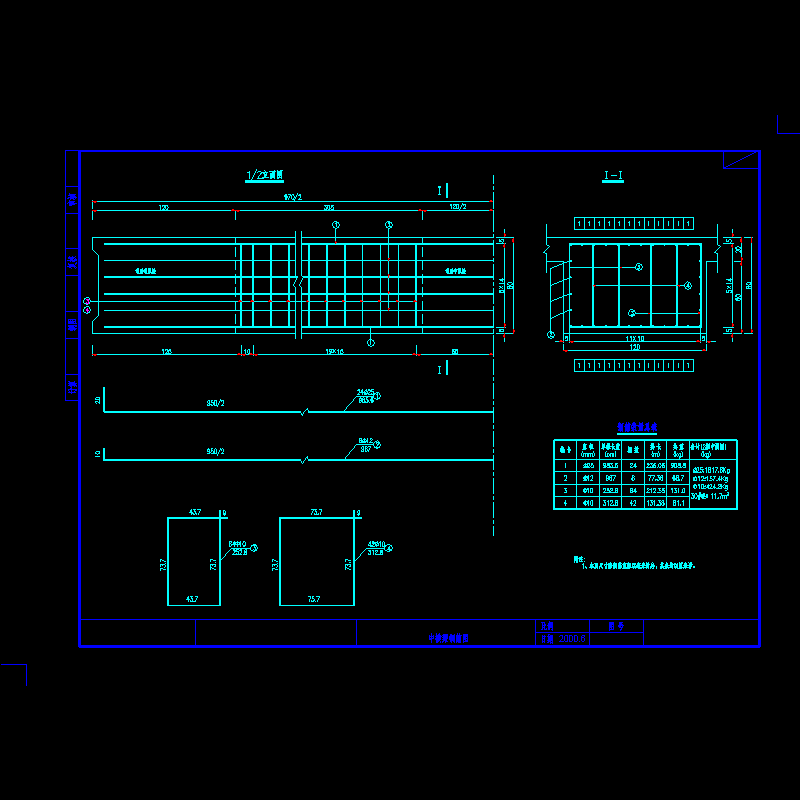

中横梁钢筋图.dwg
中横梁钢筋图.dwg

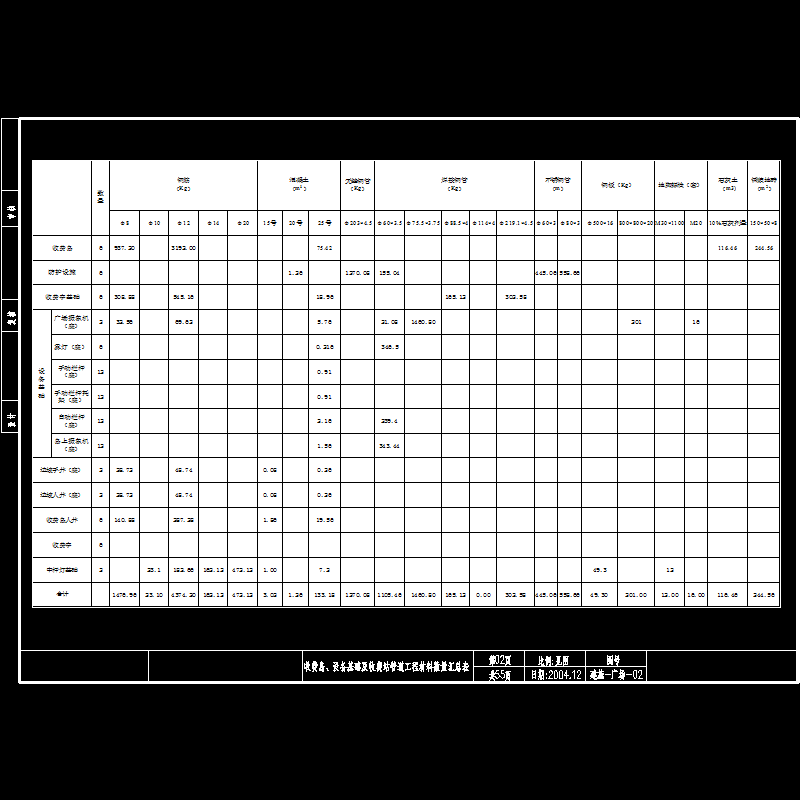

t-02收费岛、设备基础及收费站管道工程材料数量汇总表.dwg
t-02收费岛、设备基础及收费站管道工程材料数量汇总表.dwg

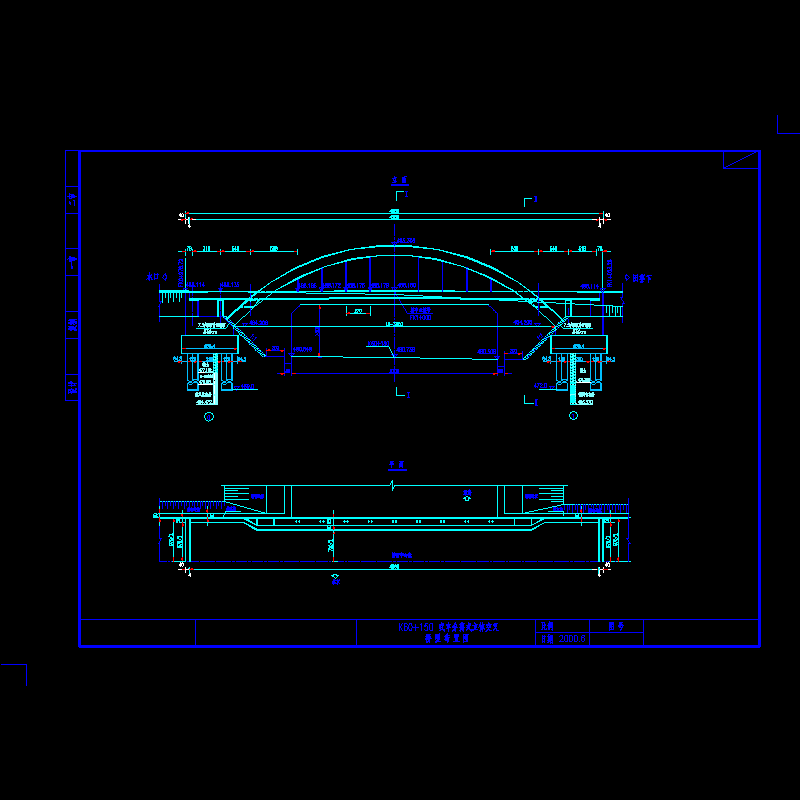

分离式立交桥型图.dwg
分离式立交桥型图.dwg

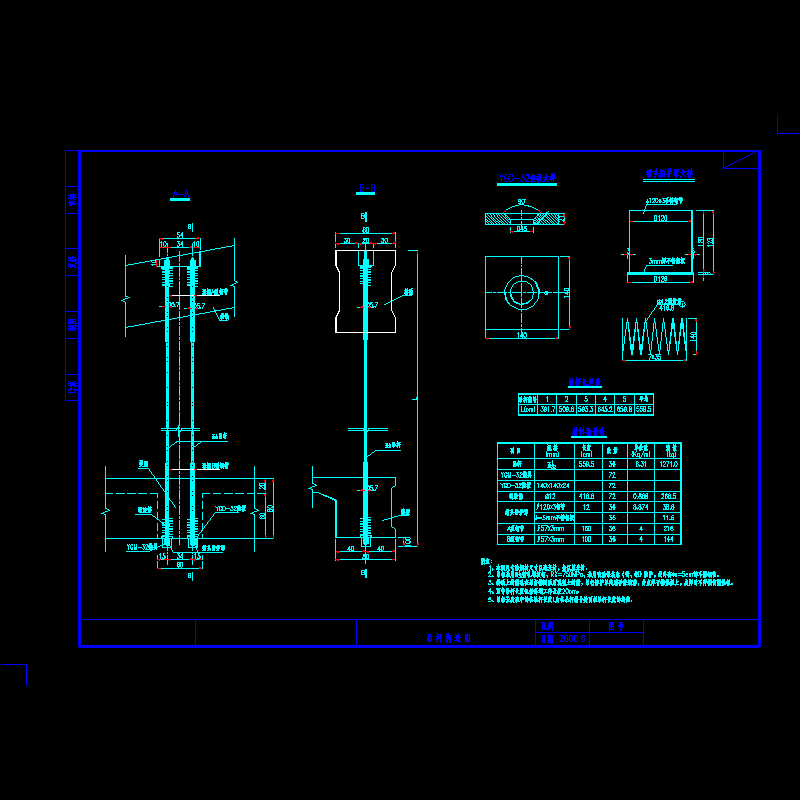

吊杆构造图.dwg
吊杆构造图.dwg

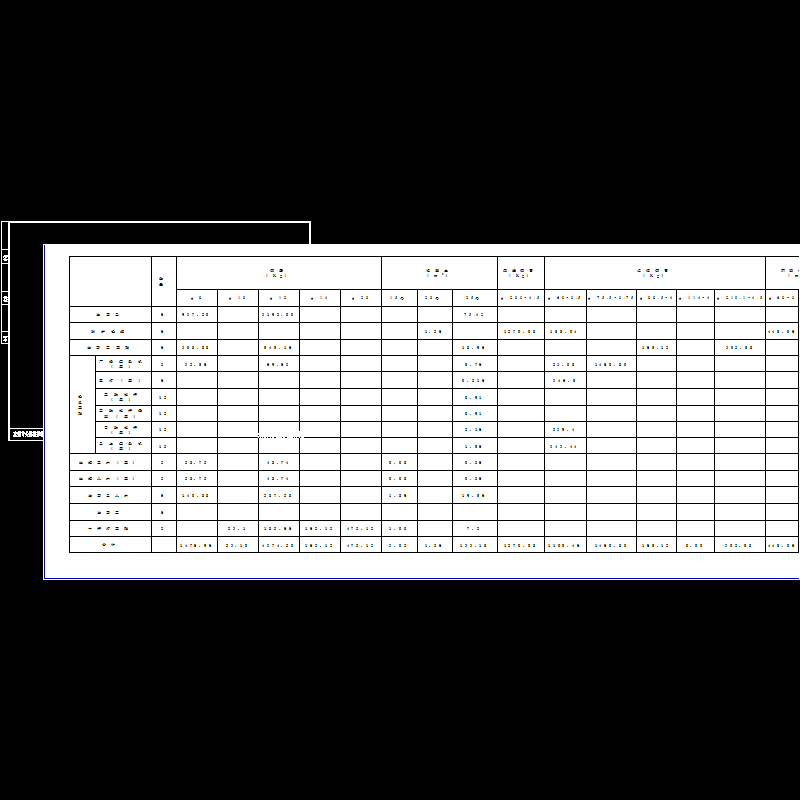

工程数量表.dwg
工程数量表.dwg
平纵面.dwg
平纵面.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:52:43上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在学习案例专区发帖交流相关知识。

附件2099v11ec221sc02sc0s0c2.rar

2.24 MB

下载  售价: 100 积分    赚积分
