两车道城市次干路CAD施工大样图51张(国际知名公司)(标准横断面图)(dwg)

jxyy7788 · 发表于 2020-6-22 21:52:52

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

车道数：二车道
设计时速：40km/h
干线：是
位置：江苏
编制时间：2011

附件详情

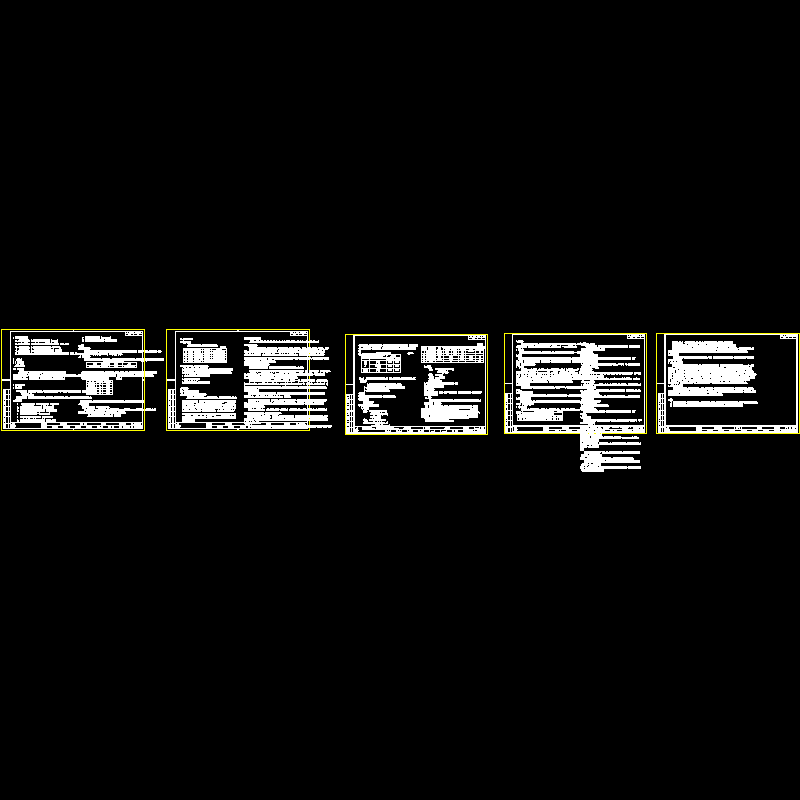

设计说明

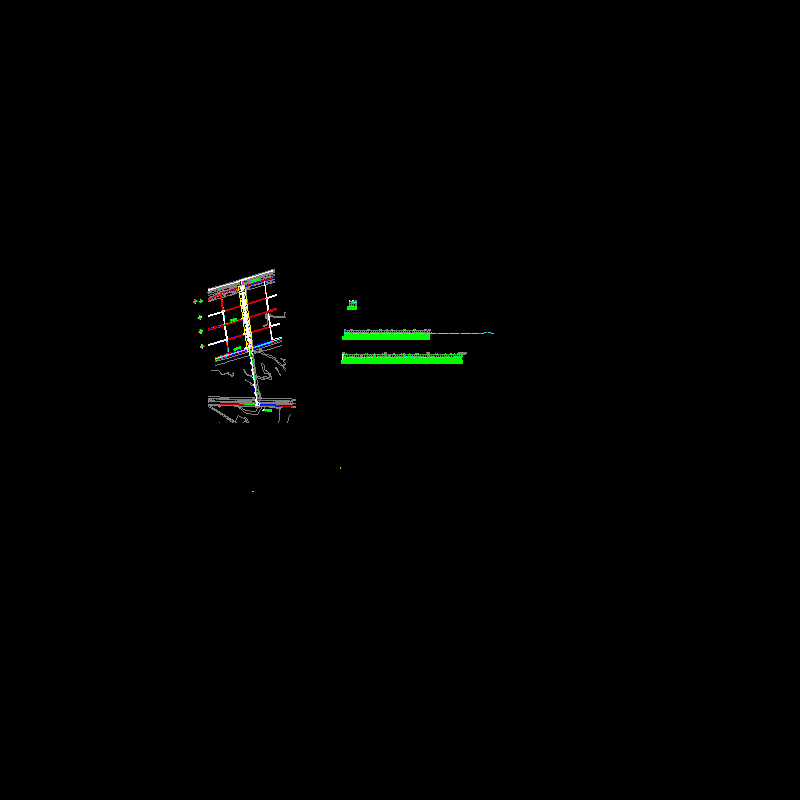

平面设计图
纵断面设计图
标准横断面图

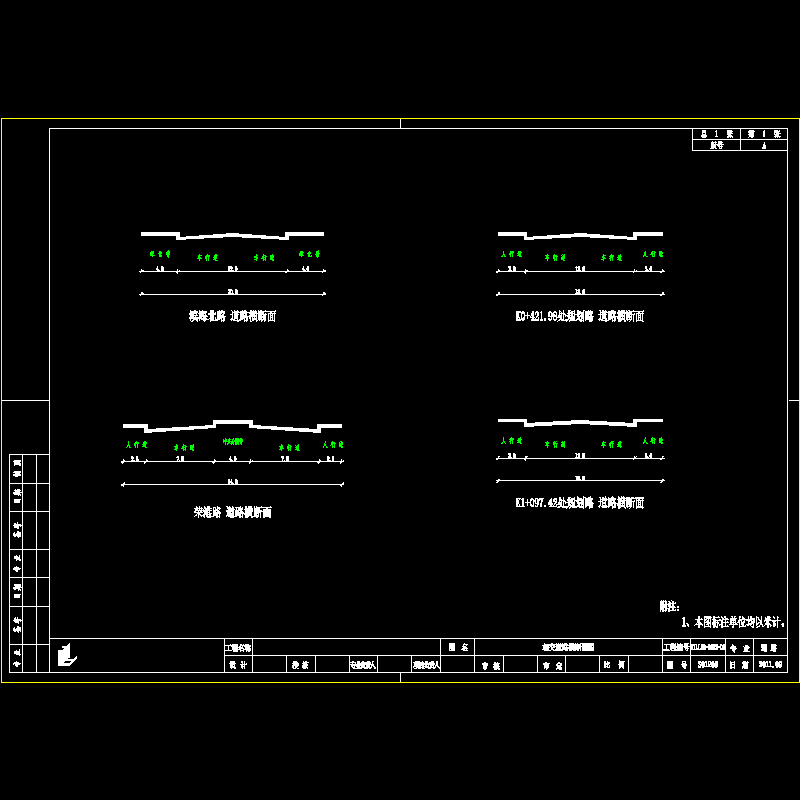

相交道路横断面图
路面结构设计图
侧、平石安装大样图
侧、平石大样图
一般路段路基处理图
沟塘段路基处理图
道路高填段路基处理图
人行道设计图
人行道无障碍设计图
与其它道路交叉口设计图4
路基横断面设计图
直线、曲线及转角一览表
纵坡、竖曲线一览表
路基设计表
逐桩坐标表
土石方数量表
路面主要工程数量表

附件详情

本次工程长度1409m。道路规划红线宽度为24m。道路等级：城市次干路Ⅱ级标准，车行道计算行车速度40Km/h（交叉口内计算行车速度为：直行车28Km/h,转弯车20Km/h）。道路横断面型式为：2.5m（人行道） 7.5m（车行道） 4m（中央分隔带） 7.5m（车行道） 2.5m（人行道）=24m（规划红线宽）路面横坡：车行道路面采用直线型路拱，路拱横坡为2.0%，坡向路边。人行道采用直线型路拱，坡度为1.0%，坡向路中。行道路面采用沥青砼路面，设计使用年限12年。荷载等级：BZZ-100标准车。
车行道结构：面层：4cm细粒式沥青砼、6cm中粒式沥青砼、1cm沥青下封层。基层：18cm水泥稳定碎石。底基层：18cm水泥石灰土。结构层总厚度65cm。沥青面层采用重交通道路石油沥青。
沟塘段路基处理可根据现场情况如有必要，采用井点或深井降水的方法进行排水、降水，然后进行清淤，挖至好土为止，河、塘陡坎（陡于1：5）挖成宽度大于100cm，高度小于50cm台阶。后根据沟塘段路基处理图进行填筑，每层厚度不大于20cm,压实度符合城市道路路基设计规范要求。填筑至原地面或路基处理层底处。填土路基必须根据设计断面分层填筑压实……共计51张。设计于2011年

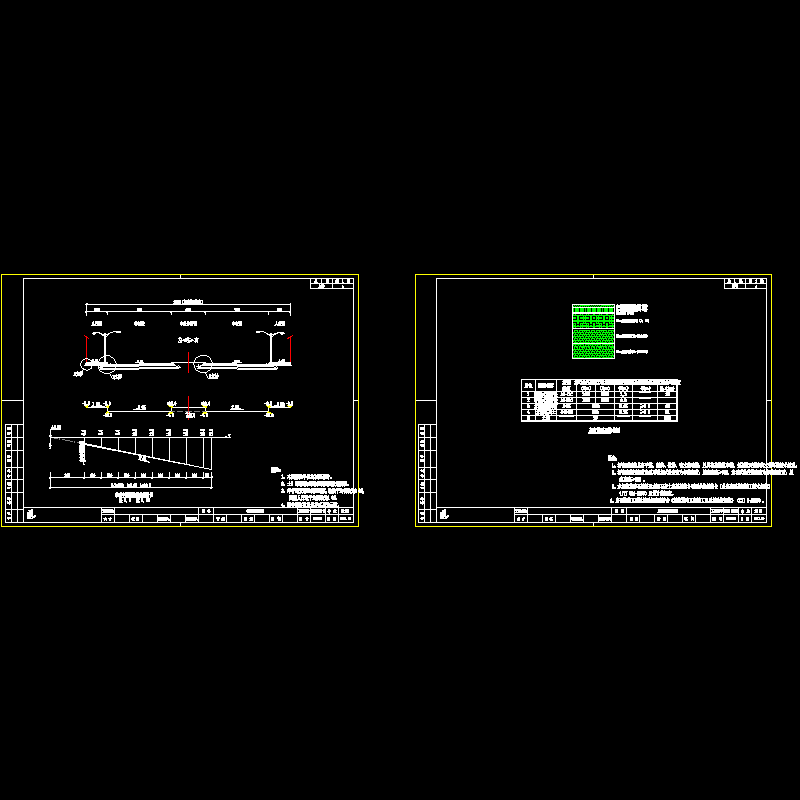

路面结构设计图

道路高填段路基处理图

侧、平石安装大样图
