双向四车道高速公路毕业设计方案(标准横断面图)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计书部分：
• 1.概述
• 2.沿线自然地理概况
• 3.总体设计
• 4.路线
• 5.路基、路面及排水
• 6.公路与沿线环境协调及环境保护对策
• 7.公路沿线附属设施
• 8. 施工方案
• 9.路线设计计算书
• 10.土体稳定分析
• 11.仰斜重力式挡土墙设计计算书
• 12.路面结构设计计算书
• 图纸部分：
• 路线纵断面设计
• 路基横断面设计
• 路基标准横断面设计
• 路基路面排水设计
• 急流槽设计
• 路面边部排水设计
• 中央分隔带排水设计
• 护坡设计
• 仰斜重力式挡土墙设计
• 涵洞设计
• 路面结构设计
• 隧道门洞设计
• 附表：
• 路基土石方数量计算表
• 路基设计表
• 纵坡和竖曲线表
• 直线、曲线及转角表
• 逐桩坐标表

附件详情

本路段全线采用双向四车道高速公路标准进行建设，路基形式为整体式路基，路基宽度分别为28m；在xxx处与当地一条4级公路相交，所以采用涵洞形式，涵洞宽度7m；本项目隧道采用的形式为分离式双洞隧道；各部分尺寸详见路基标准横断面图、涵洞标准横断面图。
1）中央分隔带防护
从驾驶员心理影响、与自然景观的协调、美化绿化、防眩效果、横向通视以及经济因素等方面进行考虑，中央分隔带防护采用植树、植草。中央分隔带树(灌木)冠直
径按0.5m控制，单排间距2.5m，双排间距按3.0~4.0m 控制，树(灌木)冠高度按1.2m控制。中央分隔带表土铺植根系发达、茎矮叶茂、固土护坡能力强和防雨水冲刷好的
草皮。
2）路基边坡防护
对于一般路基边坡防护，应该根据《路基防护工程方案比较图》相同类型中推荐的方案进行间隔搭配使用，以使景观不断变化。本次初步设计着重于方案考虑，在相同条件下工程数量只用相同类型中一种方案进行计列。
...
编

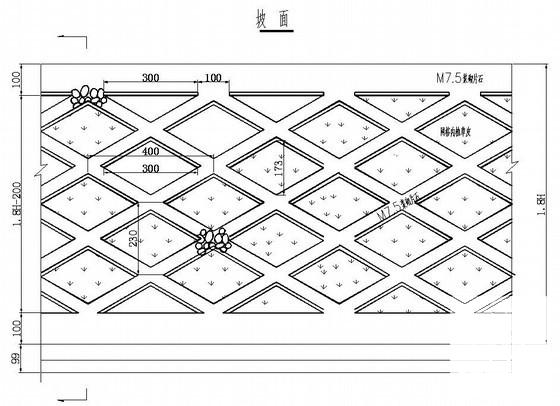

第 1 张图

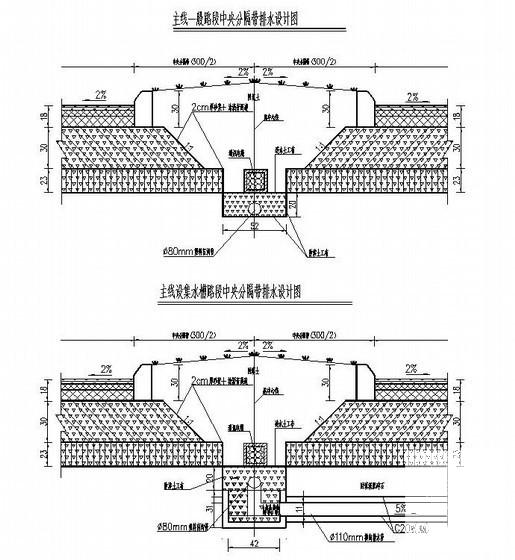

第 2 张图

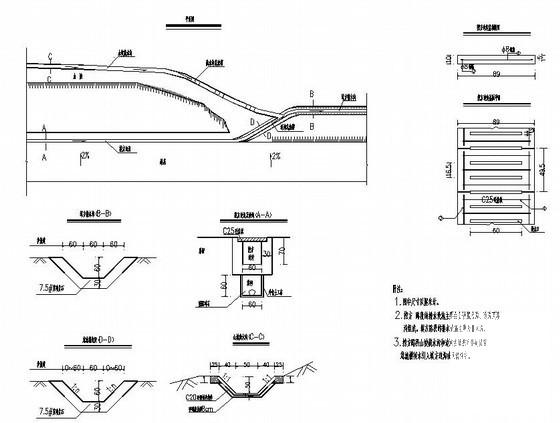

第 3 张图

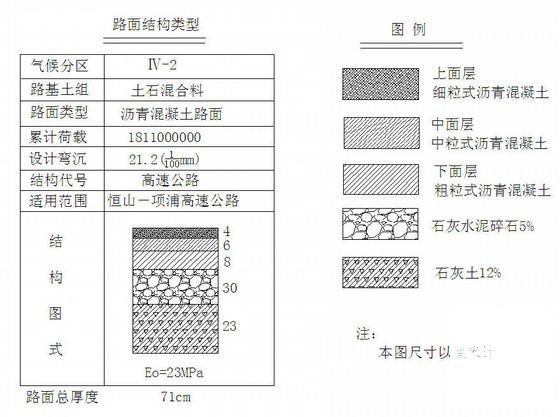

第 4 张图
