高速公路桥梁抗震优化设计施工图纸dwg格式CAD（防落链防震隔震阻尼）

bbnnxx · 发表于 2020-6-22 21:53:14

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

大桥铅芯隔震橡胶支座总装图

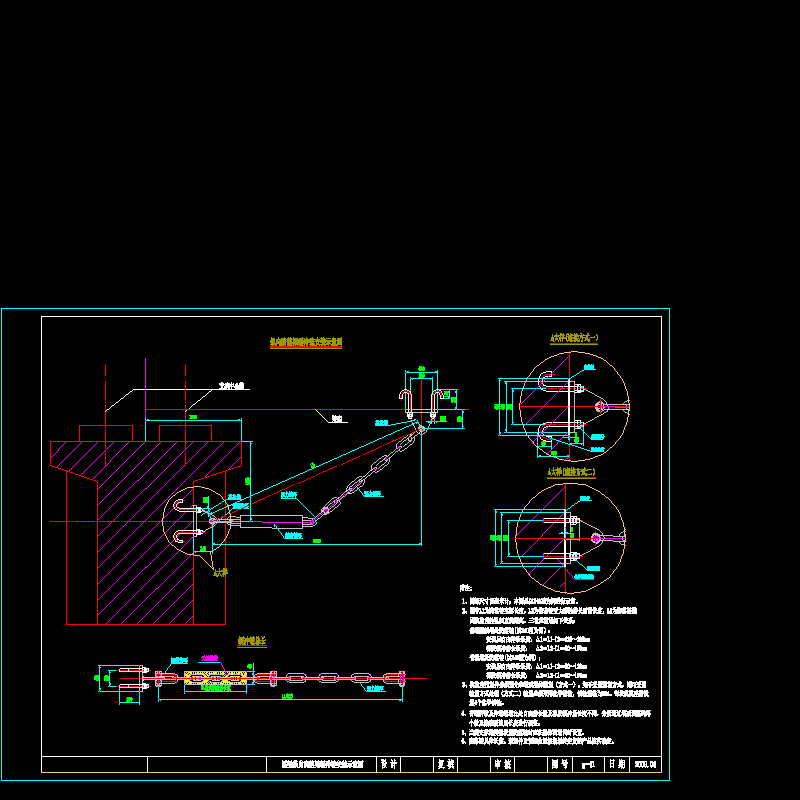

简支体系桥梁纵向防落梁缓冲链安装示意图

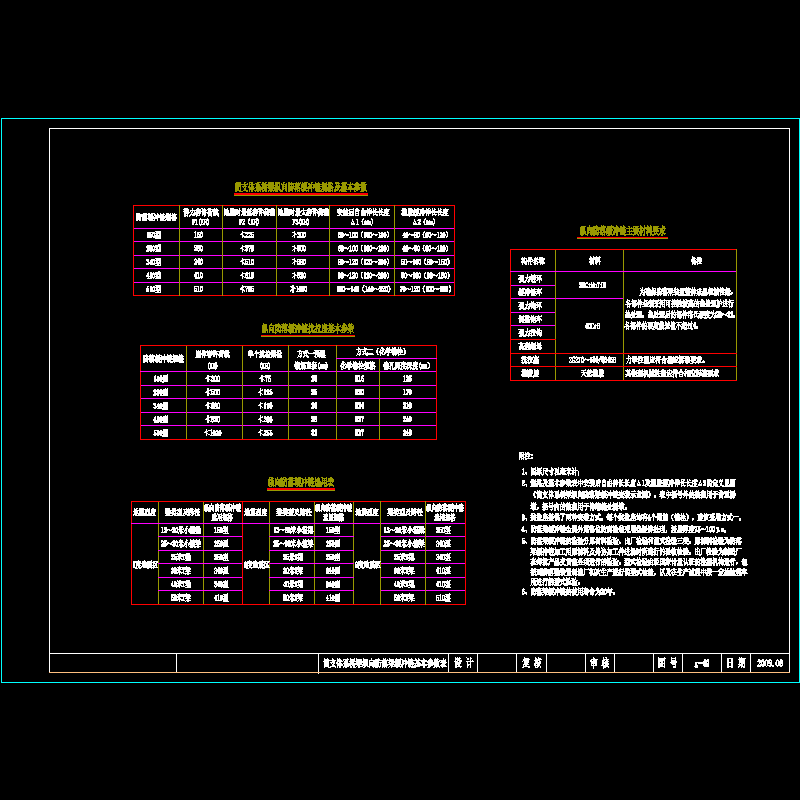

简支体系桥梁纵向防落梁缓冲链基本参数表
桥梁抗震措施优化设计说明
桥梁纵向防落梁缓冲链安装示意图
特大桥阻尼器布置及安装图
预应力砼简支T梁防落梁拉杆装置图2
预应力砼简支T梁防震缓冲装置图（一）～（三）
预应力砼简支小箱梁防震缓冲装置图（一）～（三）

附件详情

高速公路位于Ⅶ、Ⅷ、Ⅸ度地震区，设计采用了防落链、纵向拉杆、阻尼器、橡胶垫片、抗震挡块及支座等各种抗震措施。阻尼器装置：于桥梁伸缩缝处墩（台）帽与主梁间设置阻尼器，每片梁均予设置。另可在伸缩缝处墩、台设置阻尼器，防落链装置：防落链设置在每片T梁上。调整后设置防落链需同时满足下述两个条件-一是3联以上（含3联）的桥梁；二是一联桥跨中有高30米以上（含30米）的桥墩。
T梁间纵向拉杆：设计要求所有简支T形梁桥的墩、台帽上均予设置纵向防震挡块，设计同时要求在墩顶设置伸缩缝处的相邻两孔T梁端横板间设置纵向拉杆，以限制联间相对位移。防落梁纵向拉杆：在施工图阶段采用Φs15.2 mm无粘结钢绞线，现调整后采用 HRB400钢筋；纵向拉杆分为A型、B型、C型3种类型，分别适用于25m、30m、40mT梁跨径。
防震橡胶垫块预埋件：对于小箱梁横桥向橡胶垫块和T形梁桥所有的橡胶垫块，全部取消其预埋钢板及锚固钢筋，同时增设固定角钢将橡胶垫块固定；而对于小箱梁顺桥向橡胶垫块，仅取消部分预埋钢板和锚固钢筋……共计14张，设计于2009年

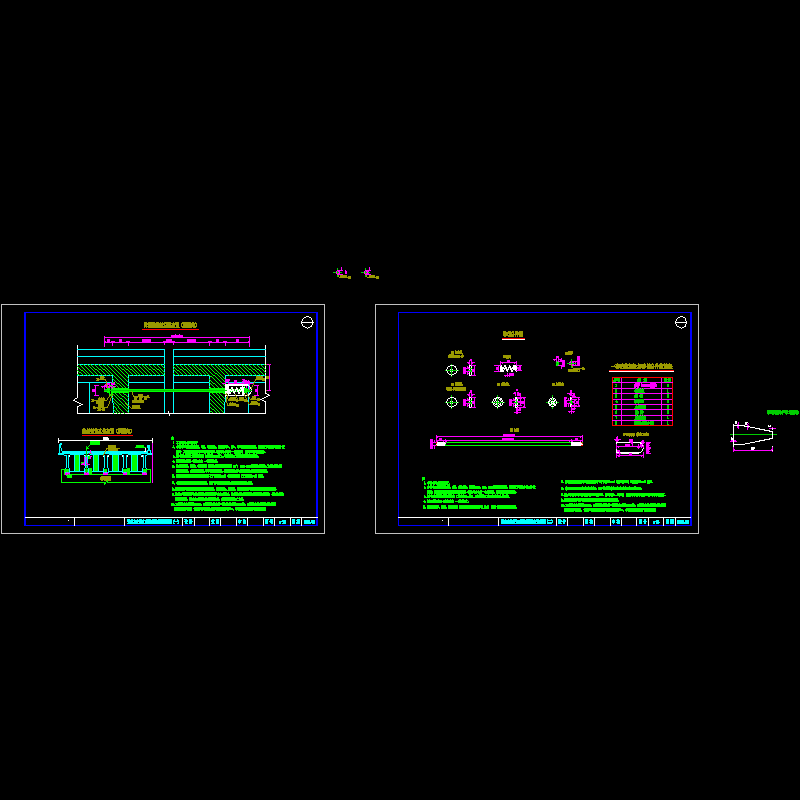

预应力砼简支T梁防落梁拉杆装置图（一）

预应力砼简支T梁防震缓冲装置图（一）

铅芯隔震橡胶支座总装图

阻尼器安装示意图

预应力砼简支小箱梁防震缓冲装置图（一）
