24m城市支路交通工程设计套CAD施工图纸（12张）(dwg)

ggtt123 · 发表于 2020-6-22 21:53:19

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

设计概况：

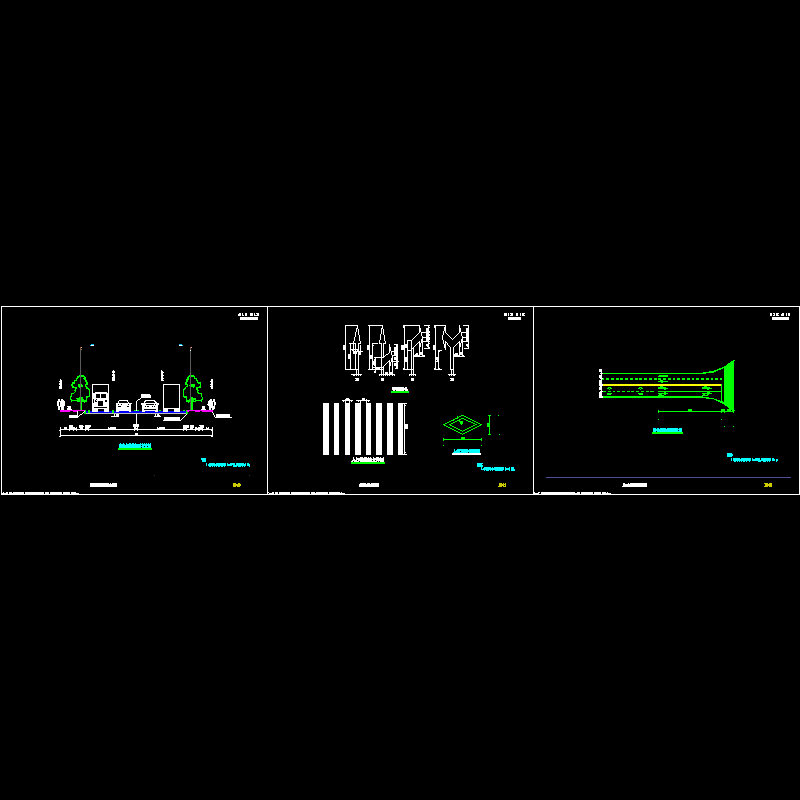

道路全长286.418米，路幅宽度=4m（人行道） 4m（车行道）×4 4m（人行道），线路大体呈东-西走向，设计内容主要为：交通标志和交通标线施工图设计。
......

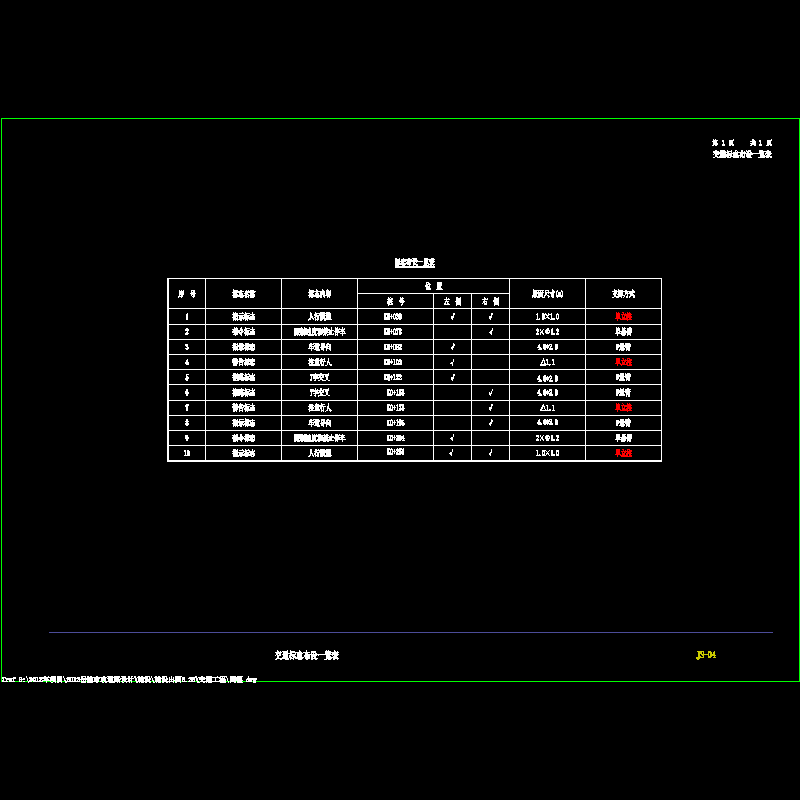

交通标志：

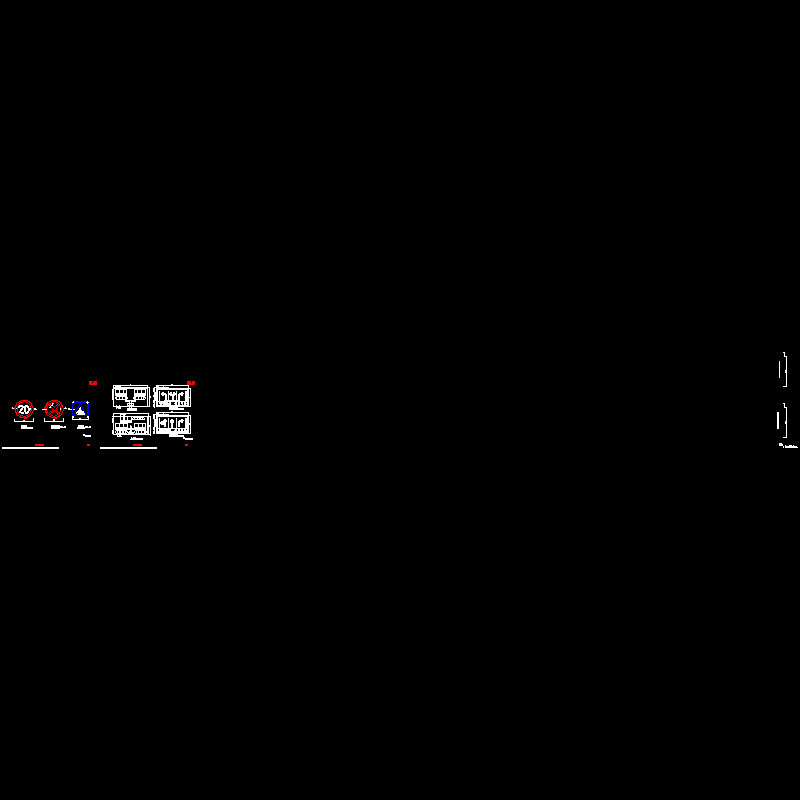

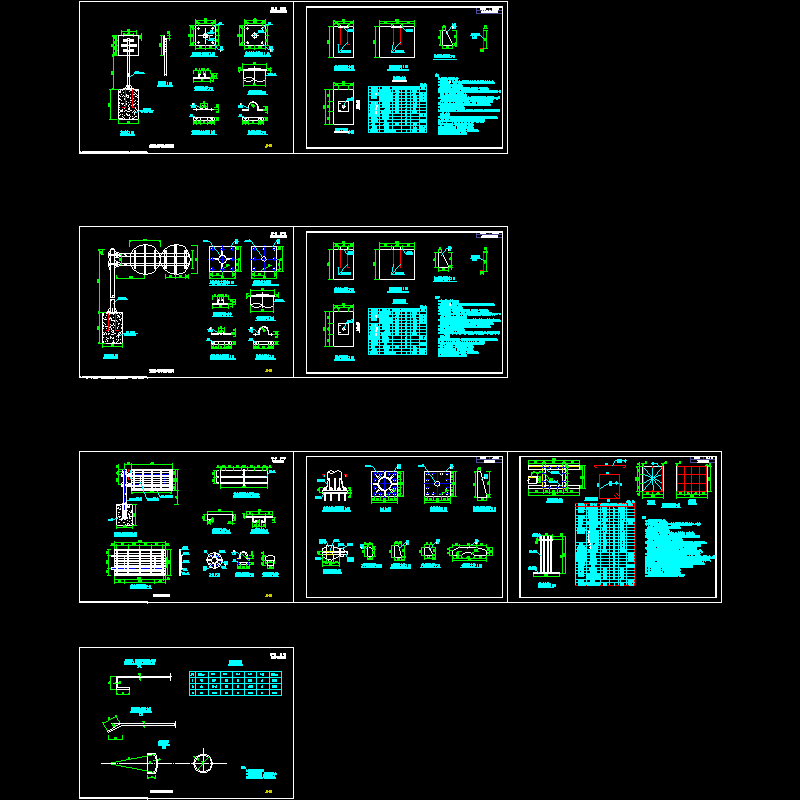

警告标志：三角形标志，单立柱支撑方式，边长90cm；
禁令标志：圆形标志，单悬臂式支撑方式，直径：80cm；
圆形标志，单立柱方式，直径：80cm；
倒三角形标志，单立柱支撑方式边长90cm；
指示标志：正方形标志，单立柱支撑方式，边长：80cm；
圆形标志，单立柱支撑方式，直径：80cm；
指路标志：采用4.0m×2.0m的版面，汉字主要信息高度为36cm，汉字辅助信息高度为25cm，当指示地名或路名较长时，可适当调整；该资料不涉及版面内容，由当地地名办和交警共同确定。
导向车道标志和车道指示标志均采取4.0m×2.0m的版面，悬臂式支撑方式。
所有标志均设边框，且按照国标确定。
......
设计于2013年，共12张CAD设计图。
