[CAD]20m宽城市次干道交通工程设计套图纸（道路设计全长1185米）.dwg

0 主题	0 帖子	1349 积分

Rank: 8 Rank: 8

发表于 2020-12-5 10:22:02 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

项目概要：道路设计全长1185.581m，路幅宽20m，设计车速30km/h，双向2车道。　　...... 技术标准：计算行车速度km/h：30 　　红线宽度m：20 　　机动车道宽度m：3.25 　　停车视距m：30 　　路面标准轴载：标准轴载BZZ-100 .....共27张CAD设计图。

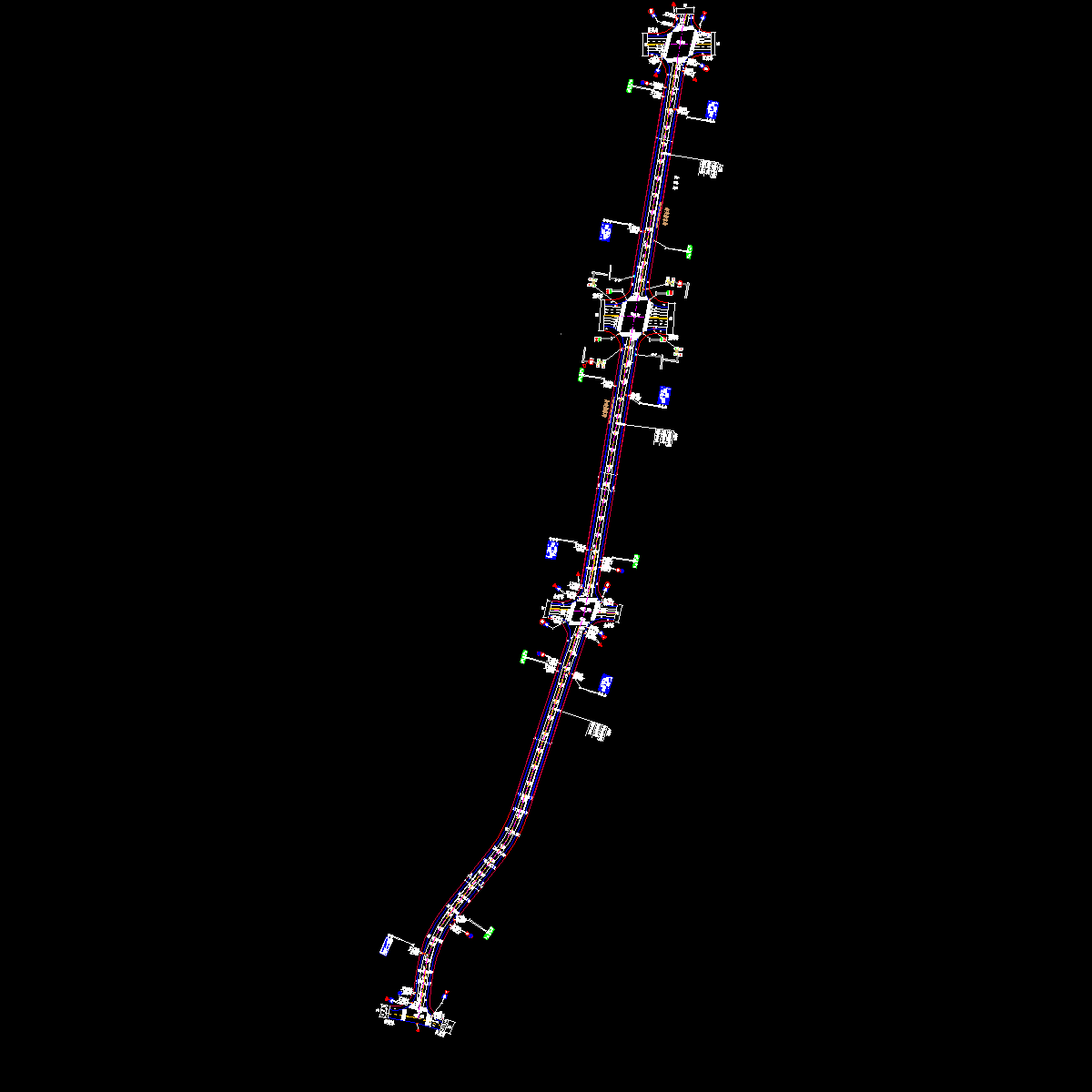

交初-01 交通标志标线平面布置图.dwg

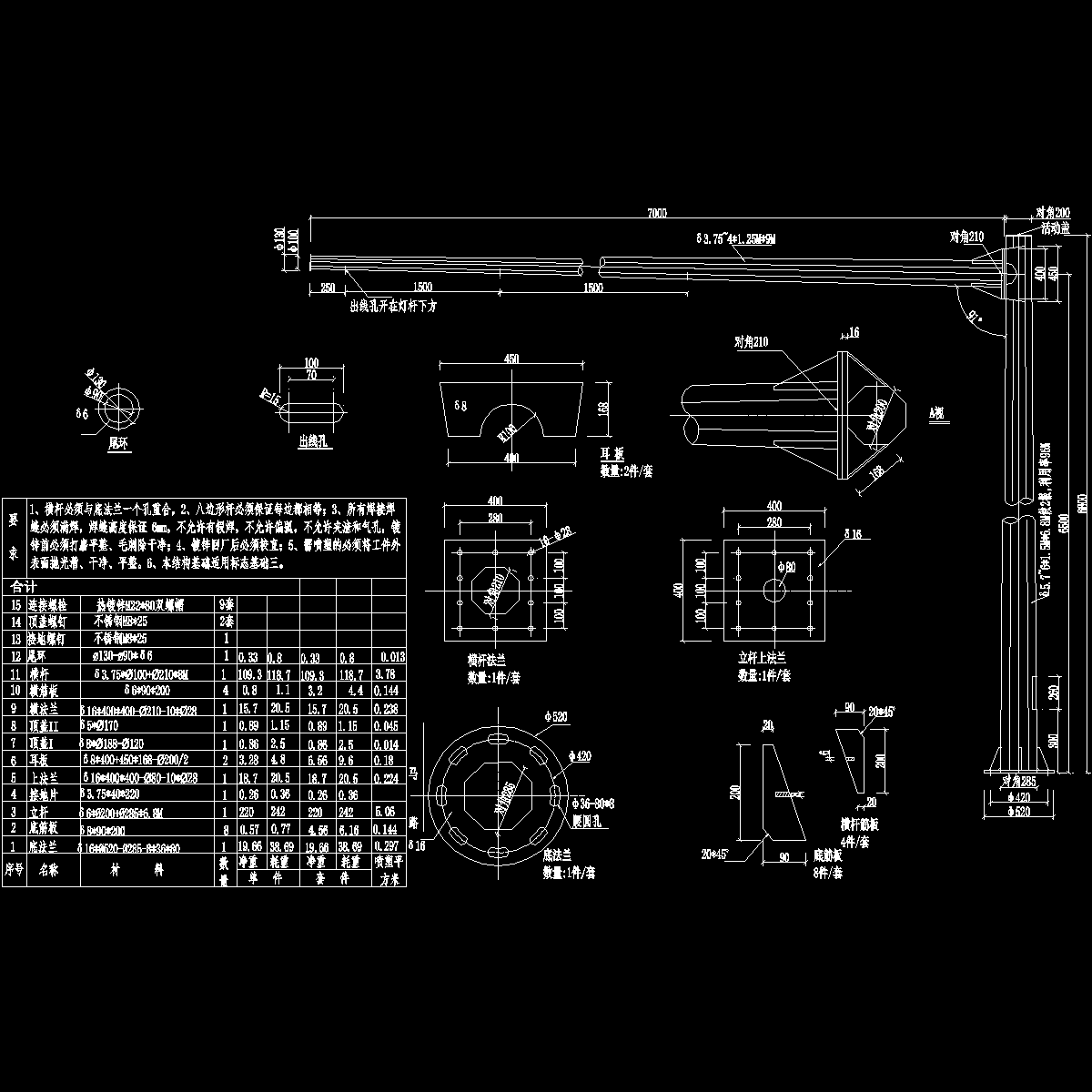

交初-04交通信号灯杆设计图.dwg

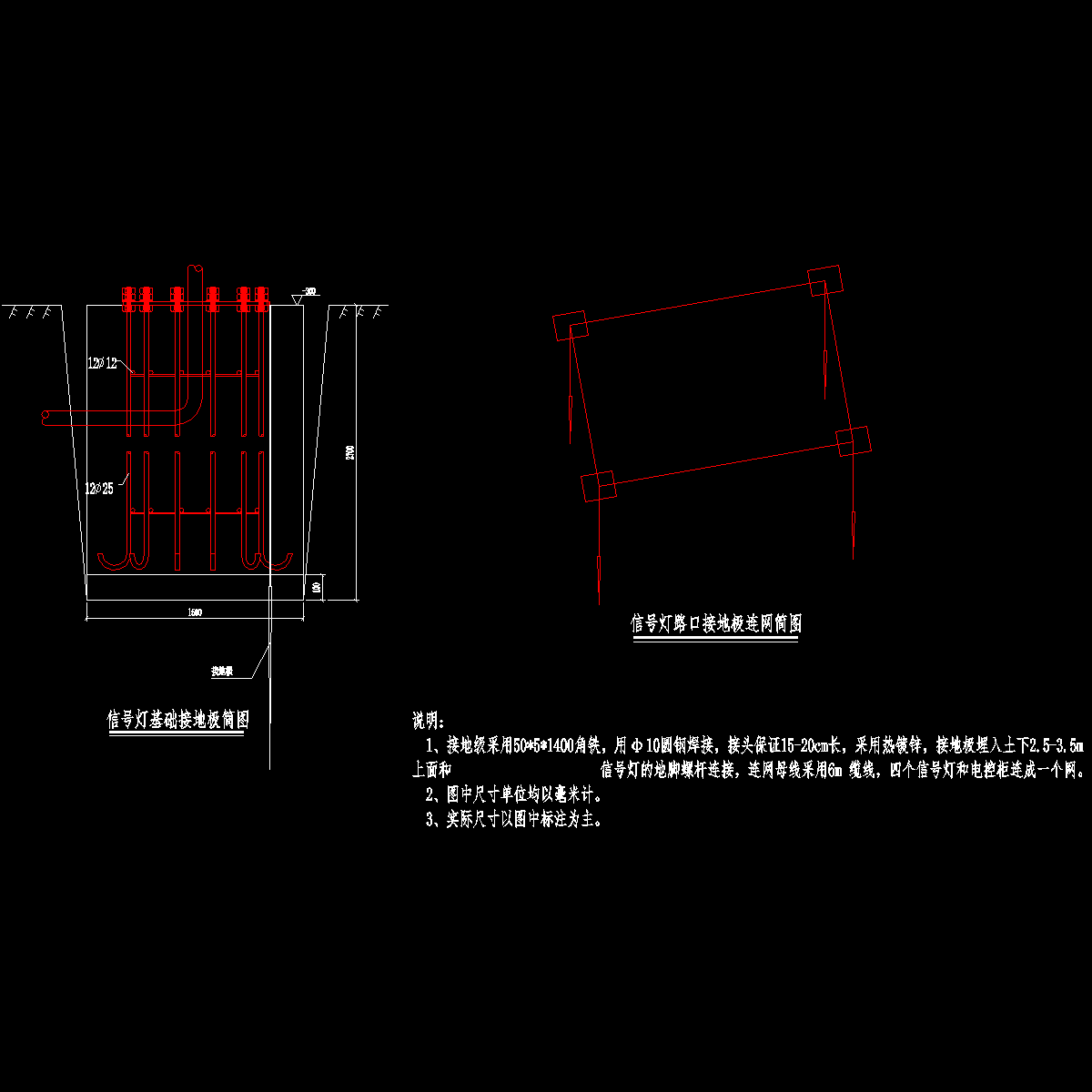

交初-05 信号灯接地极.dwg

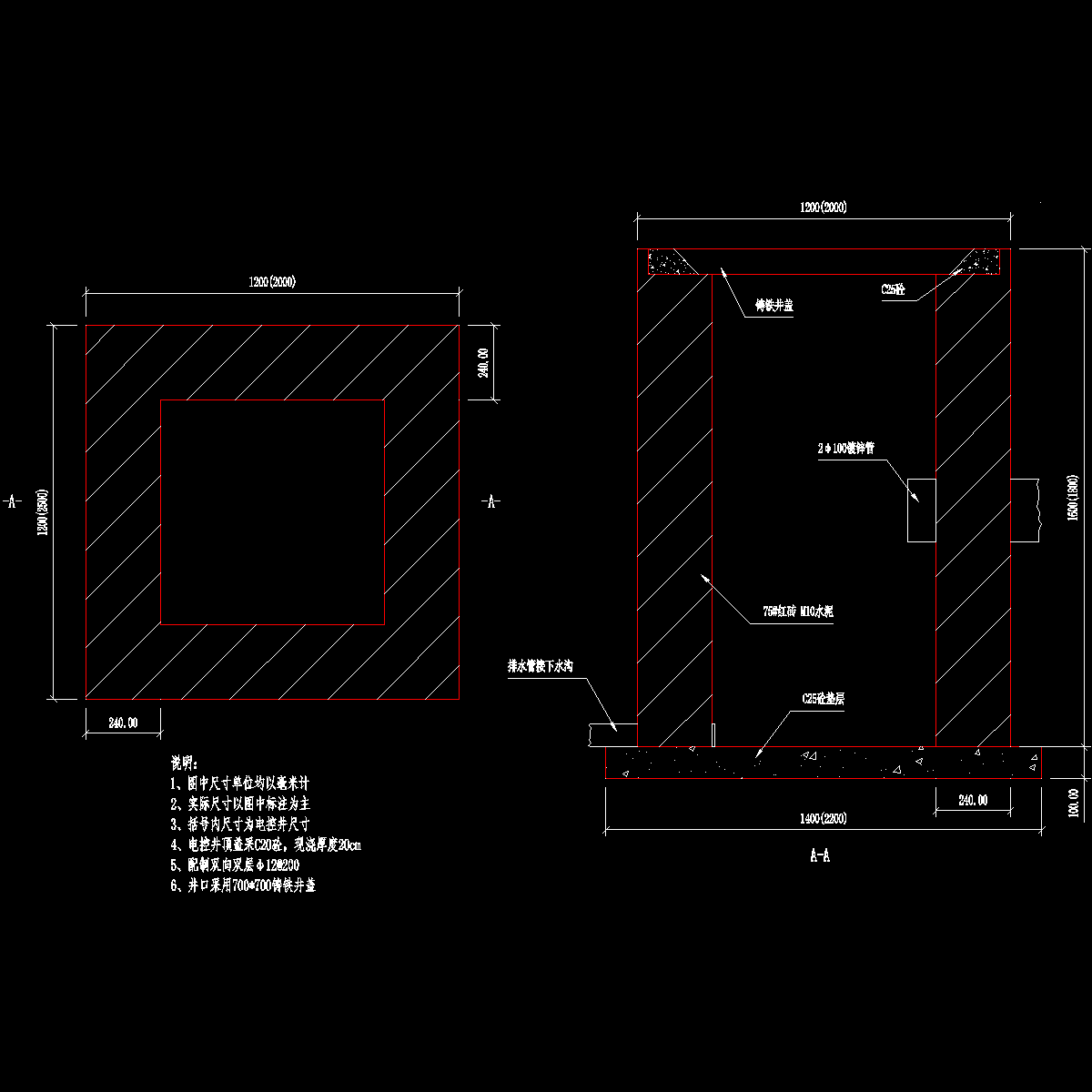

交初-06检查井电控井.dwg

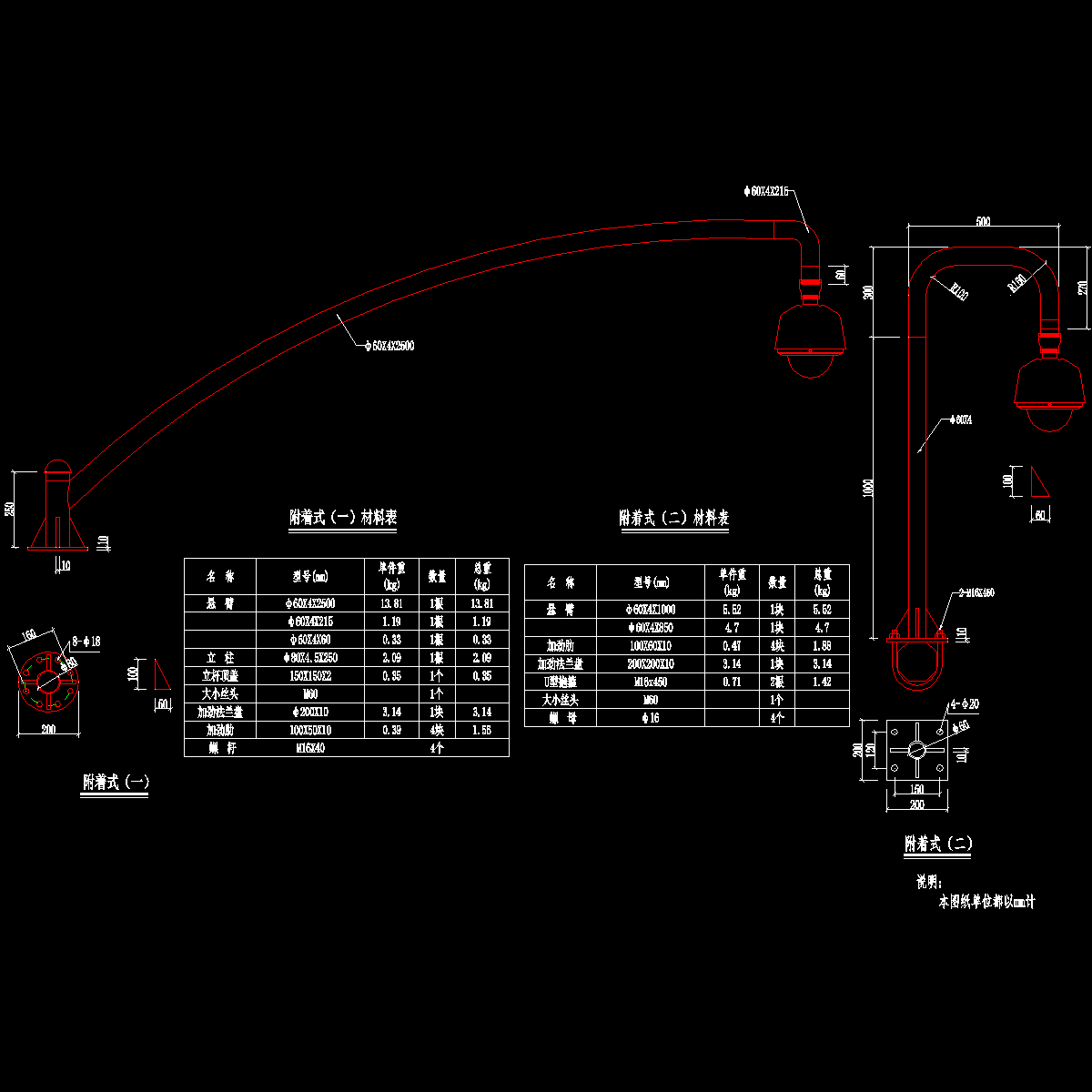

交初-07 附着式电视监控.dwg

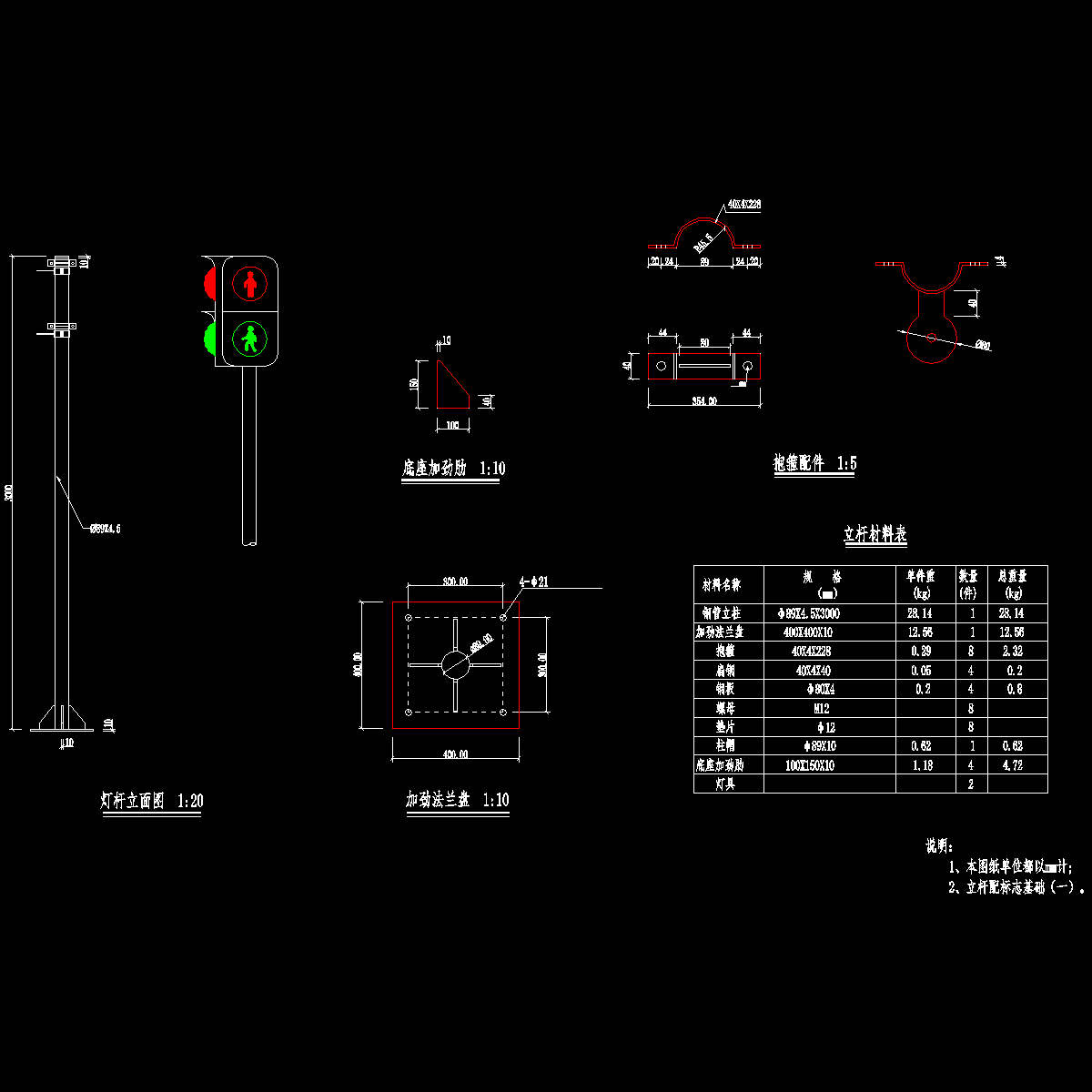

交初-08人行横道灯杆图.dwg

交初-11电控柜设计示意图.dwg

交初-12电子警察杆件.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

6.7 MB
