城市支路道路排水工程CAD施工图纸设计26张(dwg)

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

本道路为城市支路，道路总长263.491米，其中该资料新建段长190.056m；临时接顺段长73.435米。本道路设计时速20 Km/h，标准路幅宽16米，车行道宽8米，双向两车道，两侧人行道各宽4米。全线未设置桥梁、隧道等大型构筑物。
本次施工图设计范围包括道路工程、结构工程、排水工程、照明工程、电力土建工程、通信土建工程、交通工程。
……
标准路幅宽16米，具体路幅分配如下：
16米=4米（人行道） 4m（车行道） 4m（车行道） 4m（人行道）
根据路幅分配，该资料考虑路幅采用双向坡横坡，坡度采用1.5％，人行道横坡采用2.0％的反坡。受用地红线控制及现场已建构造物影响，人行道宽度从K0 132～K0 191段局部略有变化，道路总宽度不变。
……
已建有完善的市政综合管网。该资料交叉口处自东向西敷设有一根合流管线，管径为B×H=600×800mm；南侧人行道下敷设有一根d500雨水管线，自西向东排放最终接入下游合流管线；北侧人行道下敷设有一根d400雨水管线，自西向东排放最终接入下游合流管线。
……
共26张，编制于2015年。

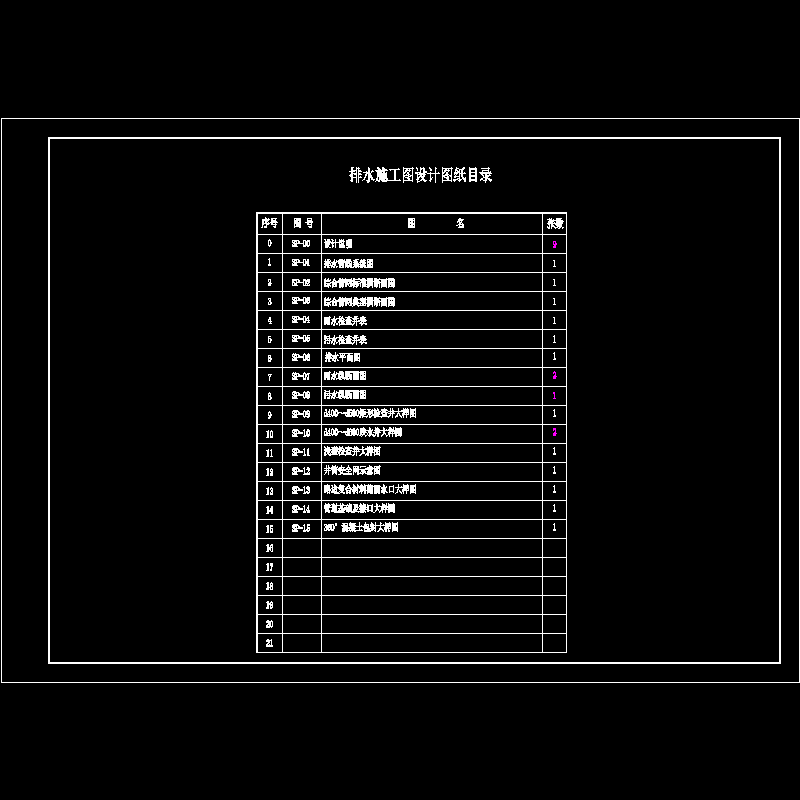

sp-00 图纸目录.dwg

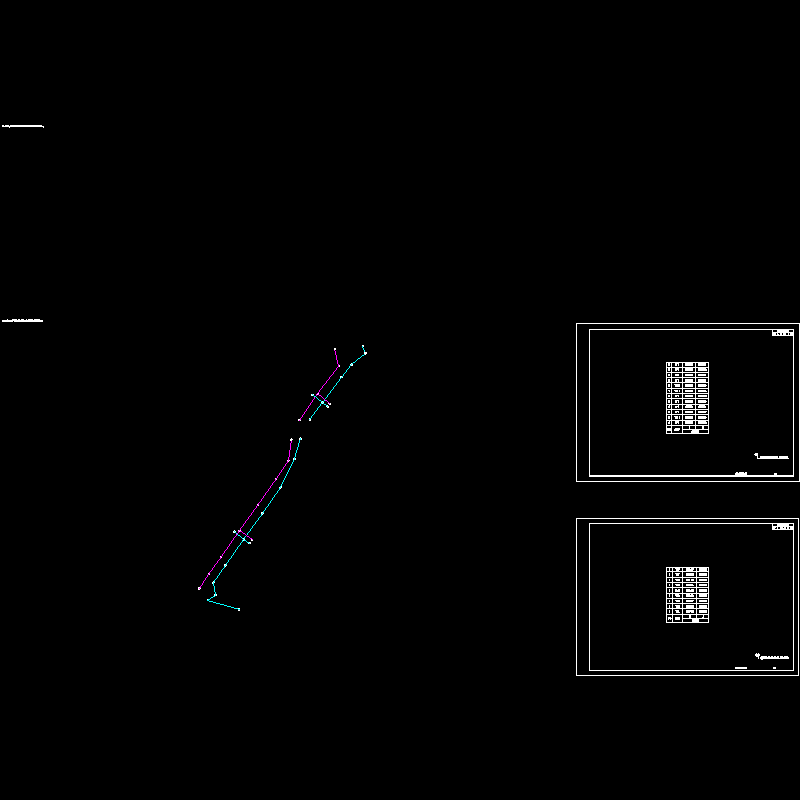

sp-01 排水管线系统图.dwg

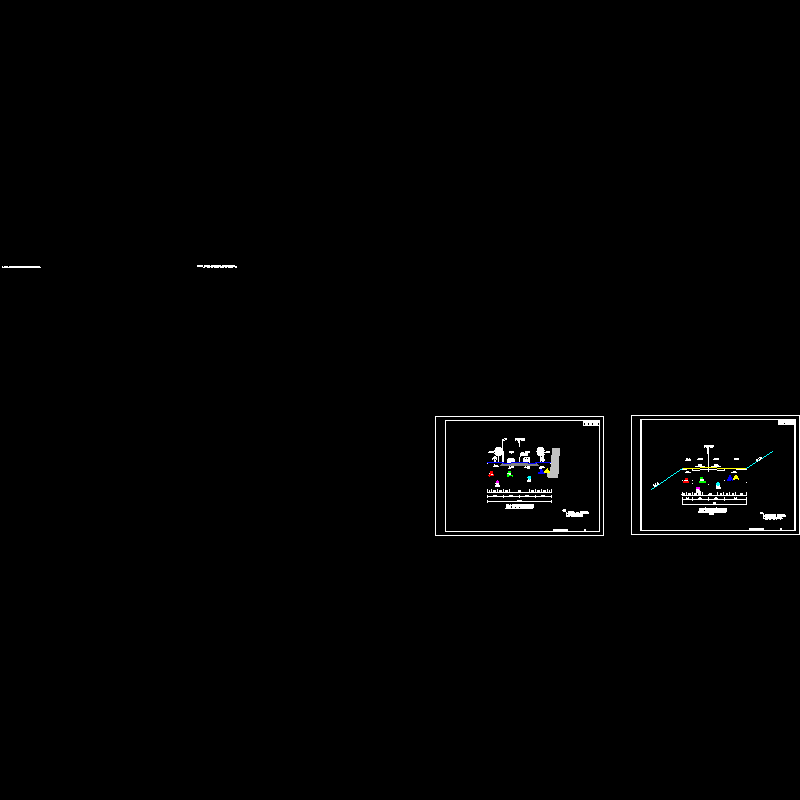

sp-02～03 综合管网横断面图.dwg

sp-04～05 雨、污水检查井表.dwg

sp-06 排水平面图.dwg

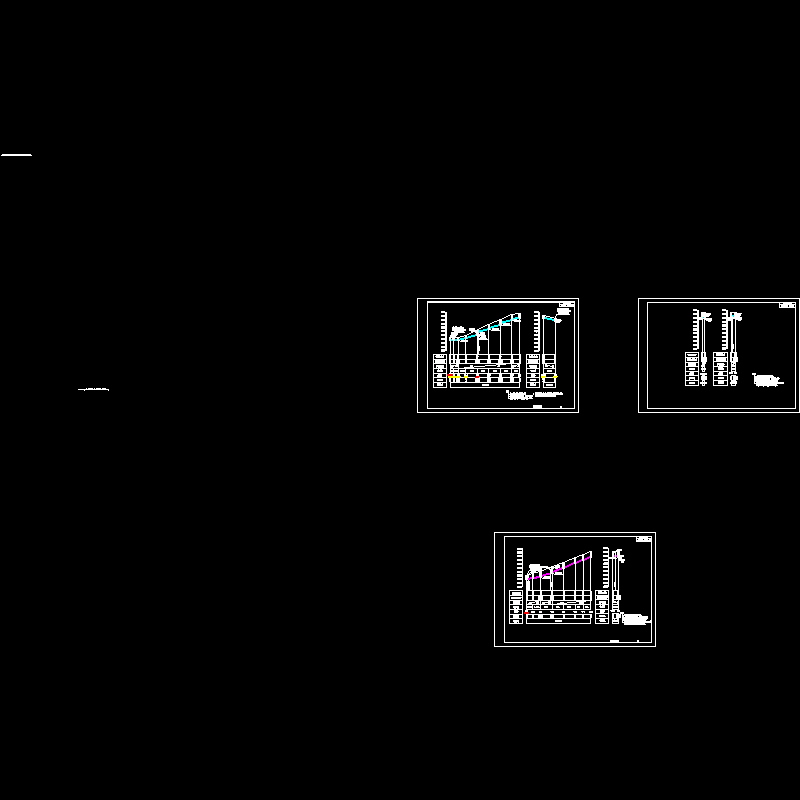

sp-07～08 雨、污水纵断面图.dwg

sp-09～15 大样图.dwg

图签.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-6-22 22:07:36上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
