Ⅰ级公路二跨16m预应力装配式空心板桥CAD施工图纸（39张）(dwg)

ggjjkkxx · 发表于 2020-6-22 22:08:43

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：贵州
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：40m
承重构件受力情况：板桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

设计说明
桥位平面图
桥型布置图（一）
桥型布置图（二）
工程数量表

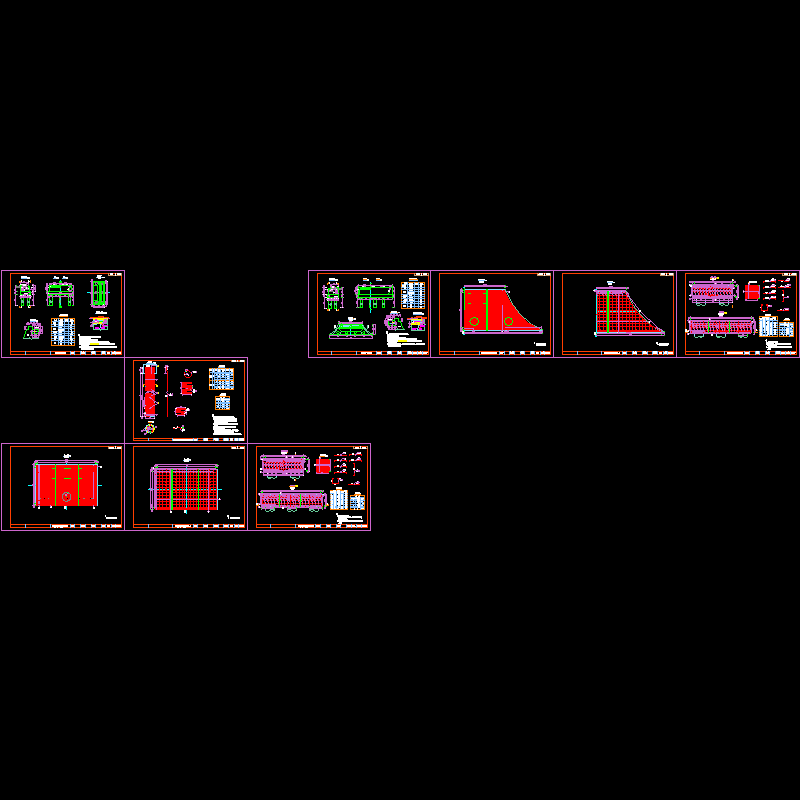

0号桥台一般构造图
2号桥台一般构造图
台帽钢筋构造图
0号桥台承台钢筋构造图（一）
0号桥台承台钢筋构造图（二）
0号桥台承台钢筋构造图（三）
2号桥台承台钢筋构造图（一）
2号桥台承台钢筋构造图（二）
2号桥台承台钢筋构造图（三）
0、2号桥台桩基及1号桥墩钢筋构造图
桥台搭板钢筋构造图

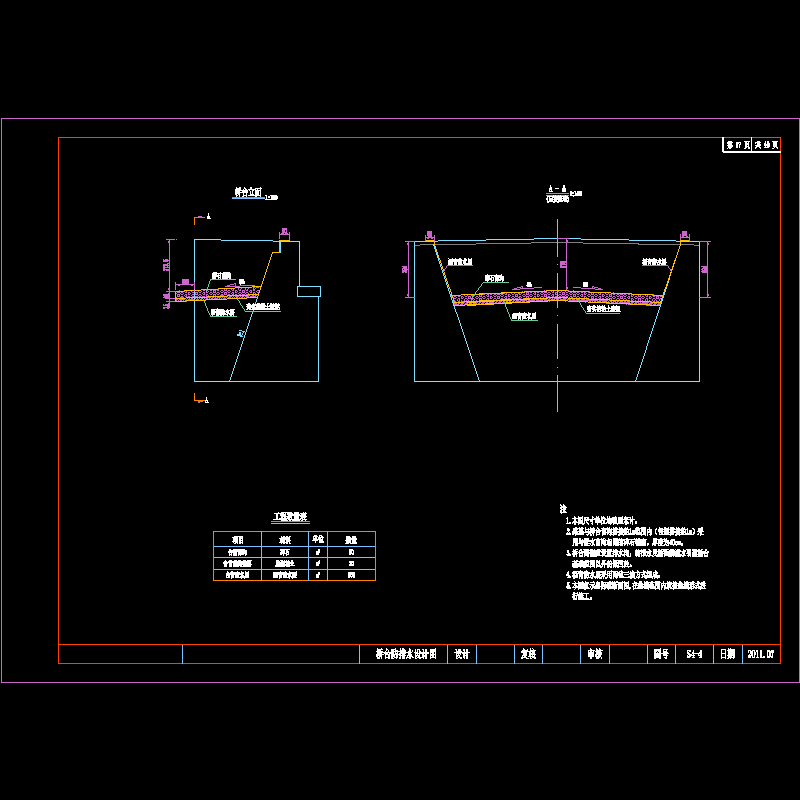

桥台防排水构造图
桥墩一般构造图
桥墩盖梁钢筋构造图（一）
桥墩盖梁钢筋构造图（二）
上部构造标准横断面图
边板一般构造图
中板一般构造图
预应力钢束构造图
边板普通钢筋构造图（一）
边板普通钢筋构造图（二）
中板普通钢筋构造图（一）
中板普通钢筋构造图（二）
板端加强钢筋构造图
封锚端钢筋构造图
铰缝钢筋构造图
加宽翼缘板钢筋布置图
桥面现浇层钢筋布置图
支座及防震锚栓构造图
伸缩装置构造图（一）
伸缩装置构造图（二）
人行道系设计图
栏杆设计图（一）
栏杆设计图（二）
栏杆设计图（三）

附件详情

二跨16m预应力装配式空心板桥。16m空心板：板高85cm，预应力混凝土装配式空心板，全桥由11片空心板组成。
主要技术标准：
设计荷载：公路-Ⅰ级，人群荷载3.0KN/m。
桥面宽度：净-11.5 2×1.5m人行道，桥面全宽15.00m。
上部构造为双孔16m预应力混凝土空心板桥；
下部构造为重力式U型桥台、明挖扩大基础,桥梁全长40m。
施工方案：空心板采用预制安装方法施工。
0、1号桥台台尾两侧均接路基挡墙。
……
设计参数：
1）混凝土：重力密度γ=26.0kN/m3，弹性模量EC=3.45×104MPa。
2）沥青混凝土：重力密度γ=24.0kN /m3。
3）预应力钢筋：弹性模量Ep=1.95×105 MPa，松驰率ρ=0.035，松驰系数ζ=0.3。
4）锚具：锚具变形、钢筋回缩按6mm（一端）计算；塑料波纹管摩阻系数μ=0.17偏差系数k=0.0015。
5）支座不均匀沉降：Δ=5mm。
……
共计39张，设计于2011年
