装配式先张法预应力混凝土简支空心板桥上部构造通用图纸（跨径13m）.

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 说明 设计图纸 一孔预制空心板材料数量总表 一孔桥面铺装材料数量总表 标准横断面 空心板一般构造图 空心板底板加强钢筋构造图 桥面连续钢筋构造图 桥面现浇层及铰缝钢筋构造图 中板普通钢筋构造图（α=0°) 中板普通钢筋构造图（α=15°) 中板普通钢筋构造图。。

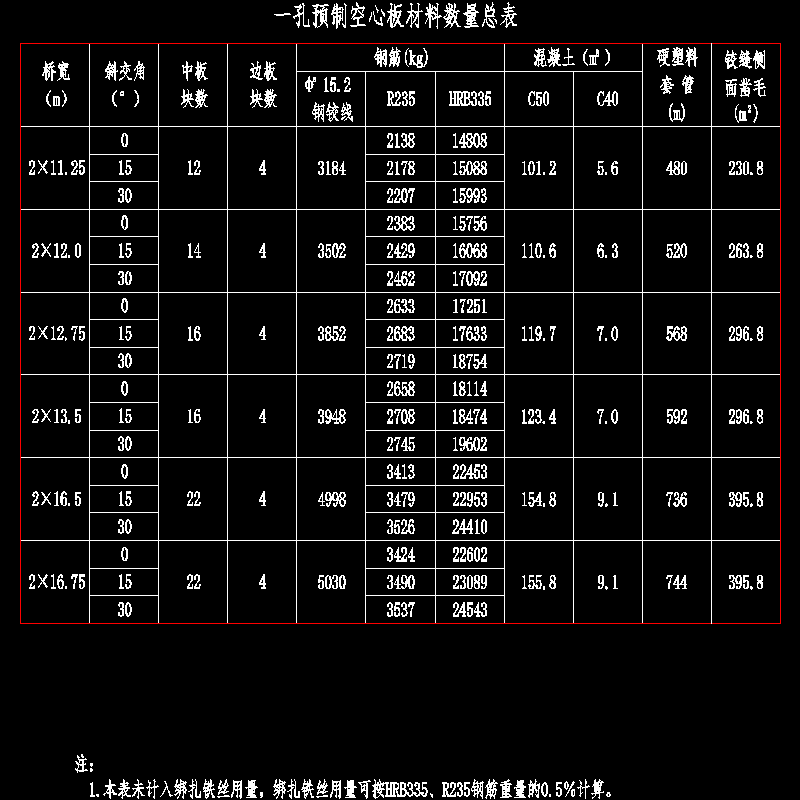

001 一孔预制空心板材料数量总表1.dwg

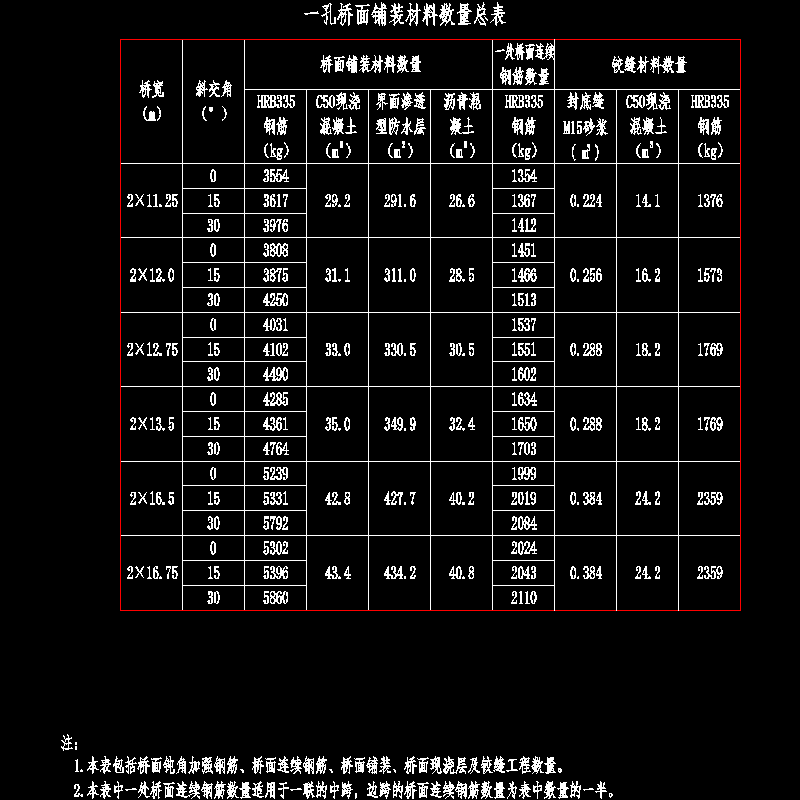

002 一孔桥面铺装材料数量总表.dwg

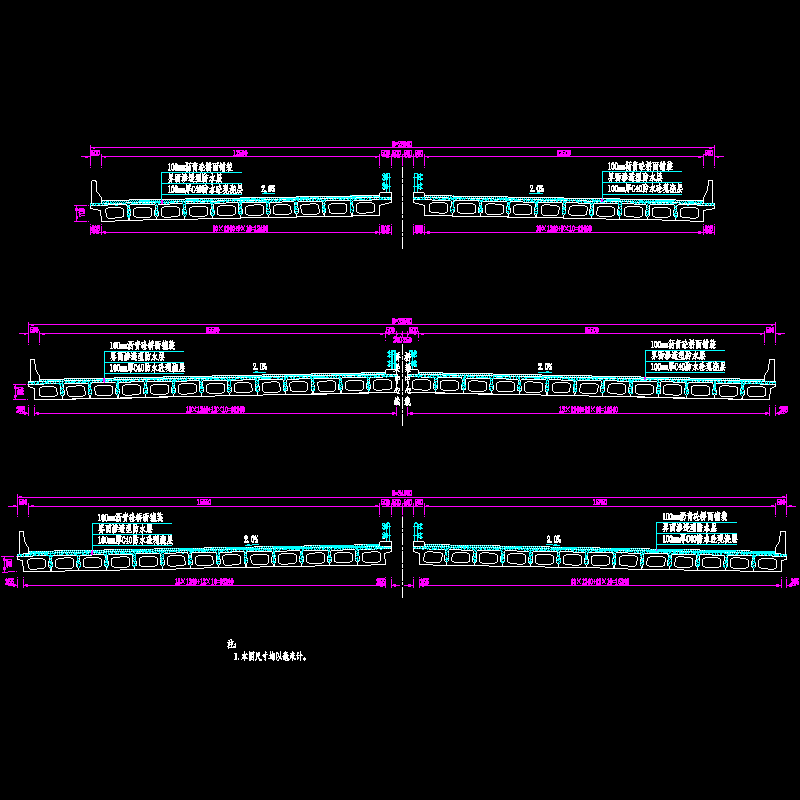

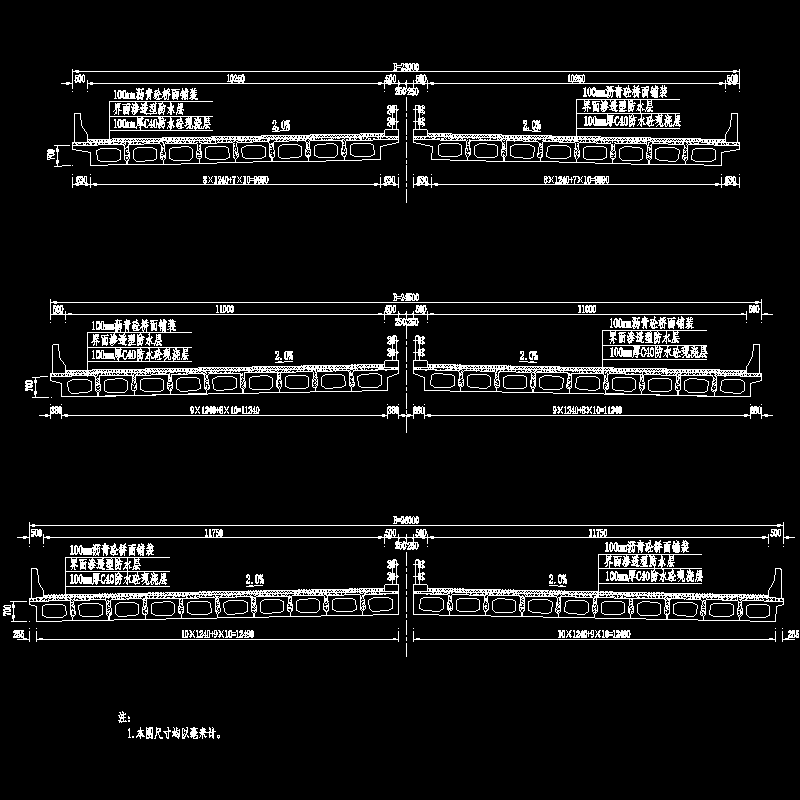

003 标准横断面1.dwg

003 标准横断面2.dwg

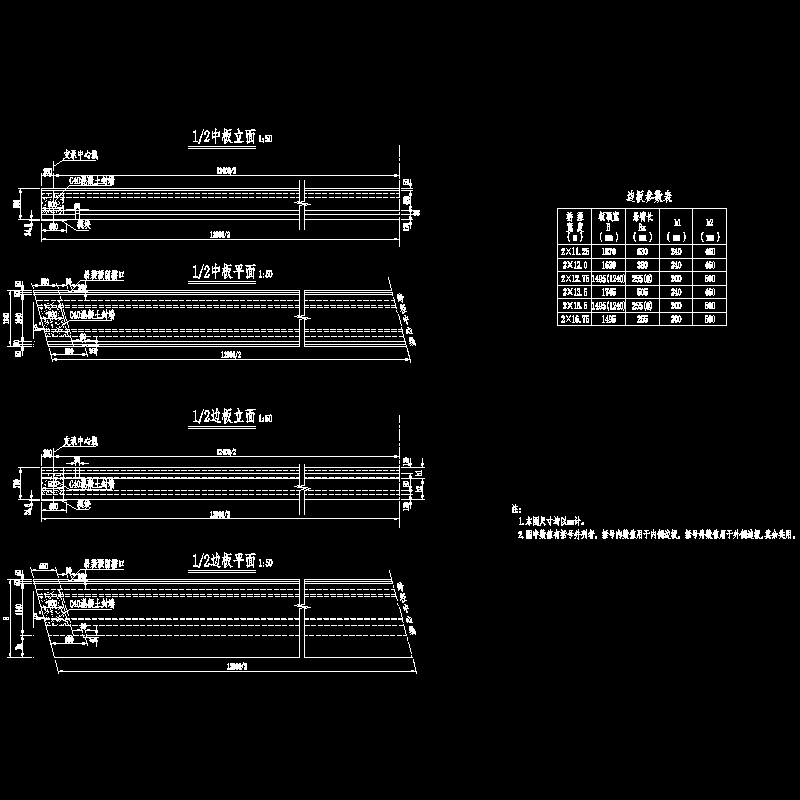

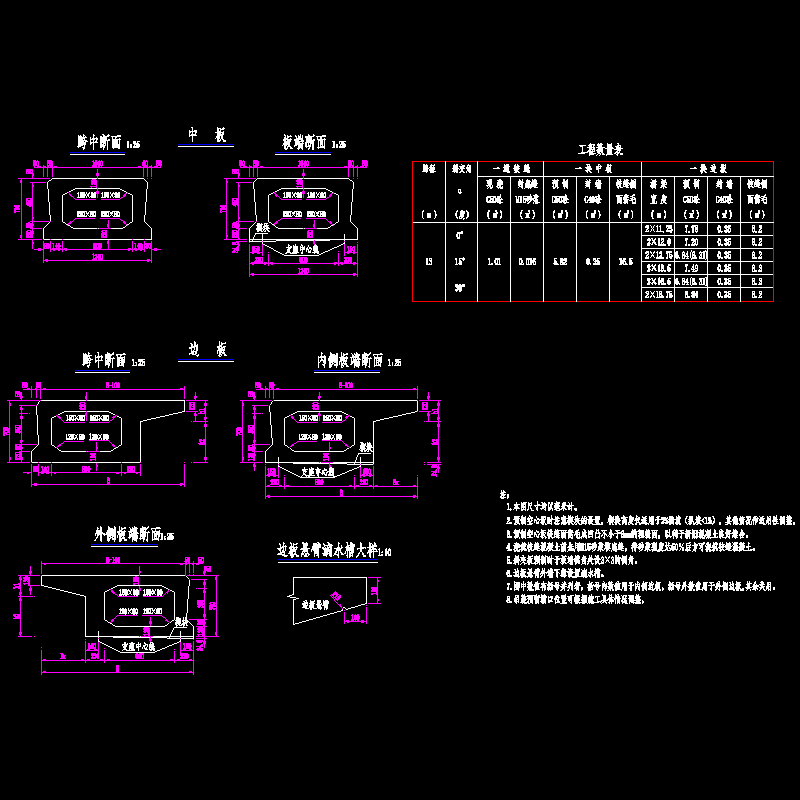

004 空心板一般构造图1.dwg

004 空心板一般构造图2.dwg

005 空心板底板加强钢筋构造图.dwg

006 桥面连续钢筋构造图1.dwg

006 桥面连续钢筋构造图2.dwg

007 桥面现浇层及铰缝钢筋构造图1.dwg
