40m预应力混凝土结构连续T梁施工CAD图纸63张(整体式路基21.5m斜交0°15°30°)(标准横断面图)(dwg)

yuzhong · 发表于 2020-6-22 22:09:31

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：贵州
编制时间：2010
使用性：公路桥
跨径大小和多跨总长：40m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

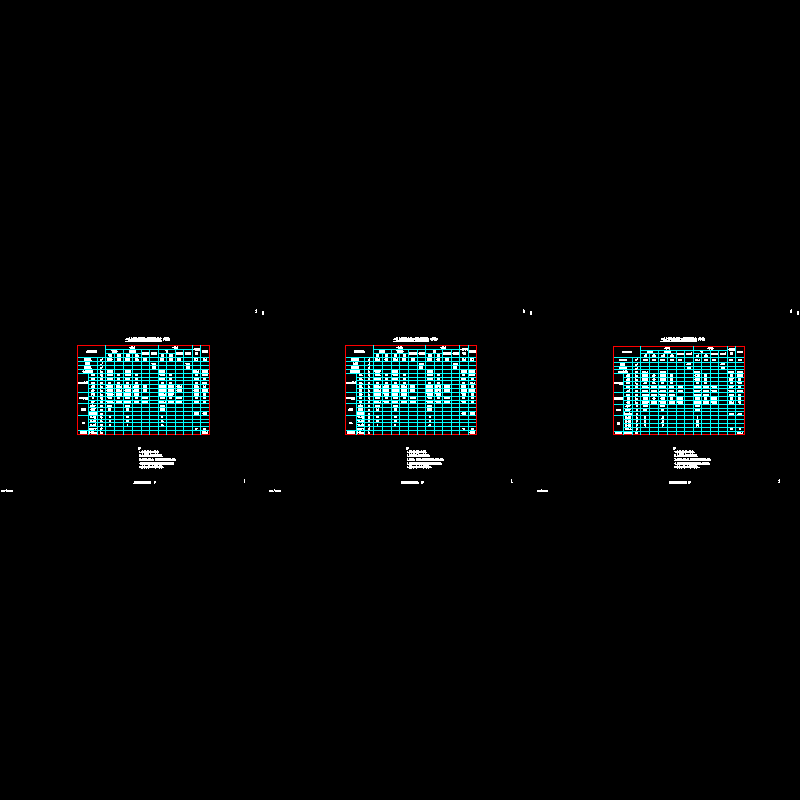

一孔上部构造主要工程材料数量表(单幅)（0°、15°、30°）

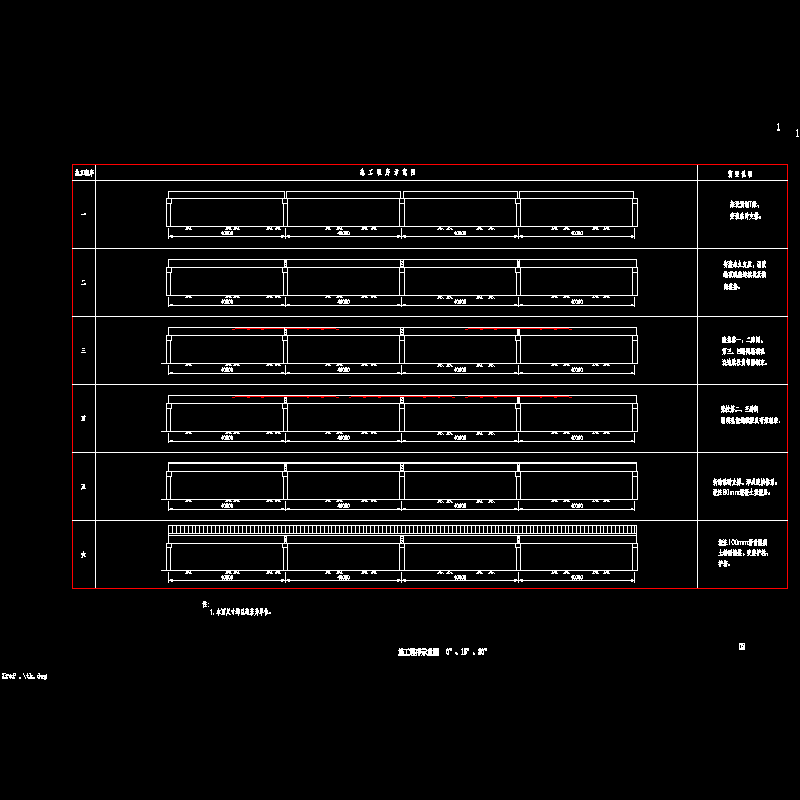

施工程序示意图0°、15°、30°

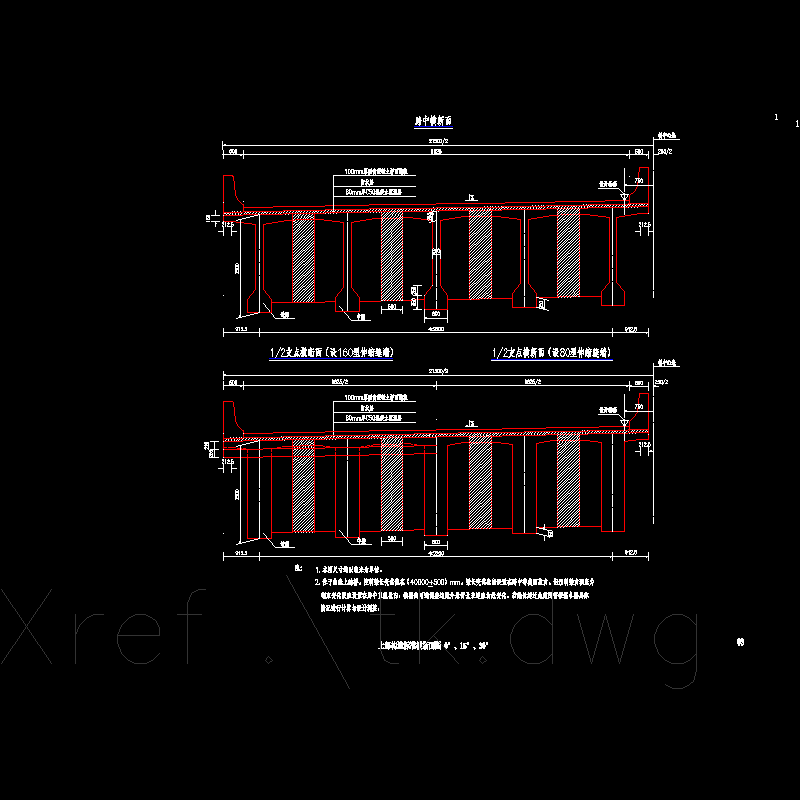

上部构造标准横断面图0°、15°、30°

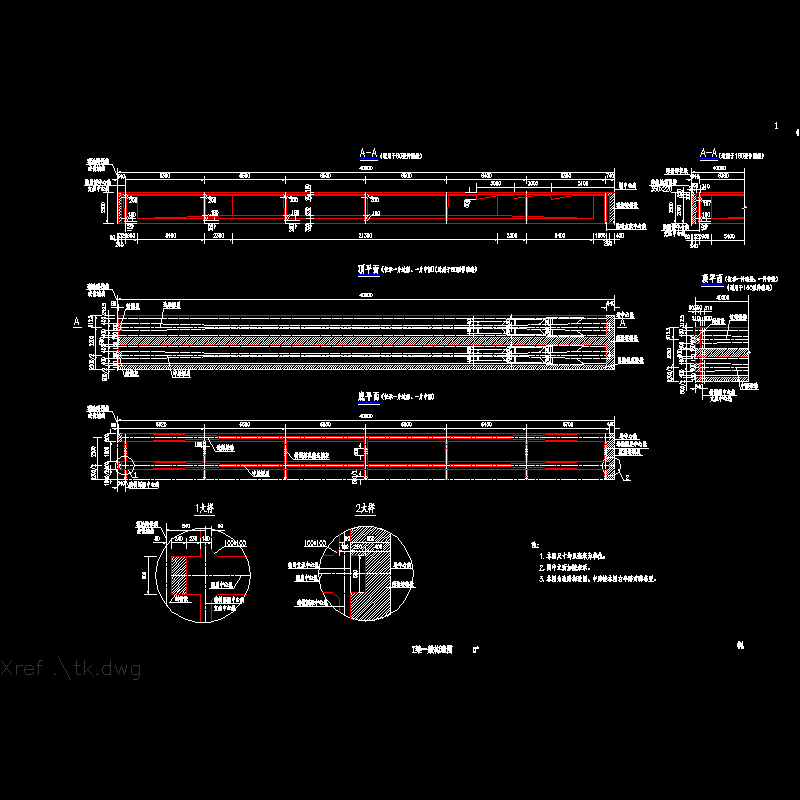

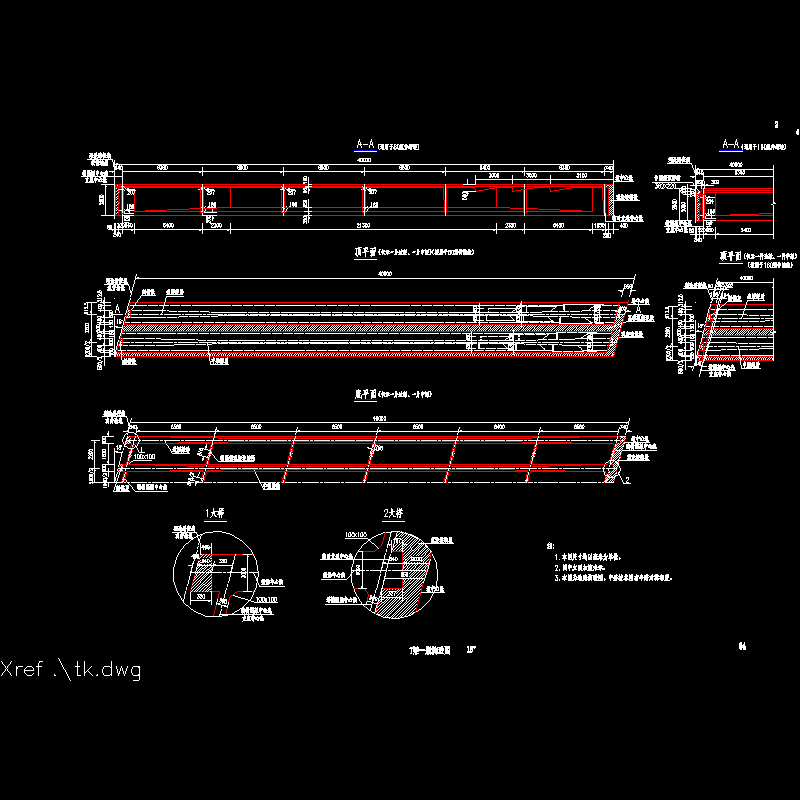

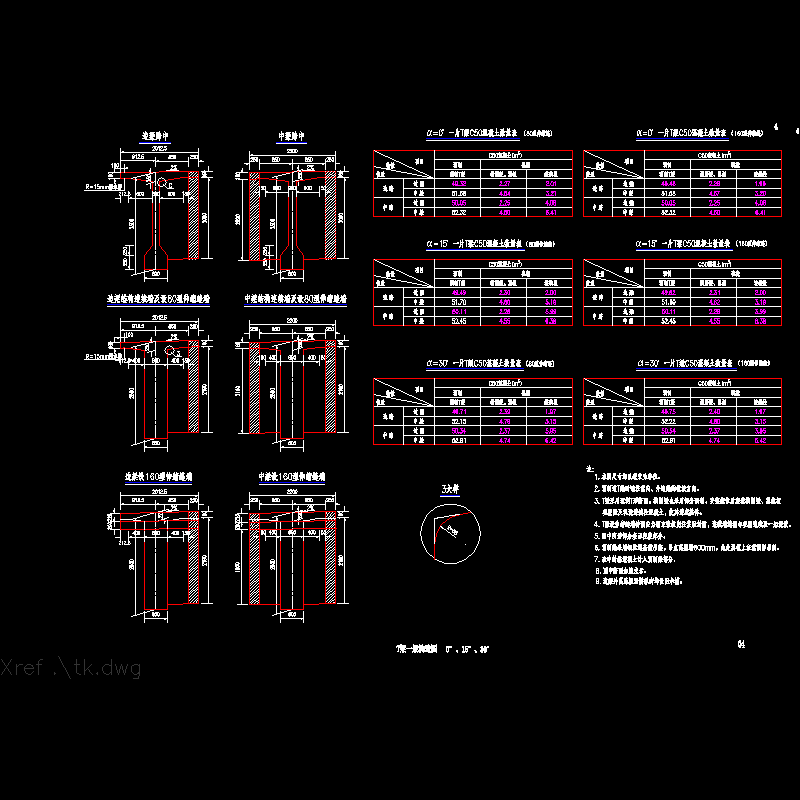

T梁一般构造图0°、15°、30°（4张）
T梁预应力钢束布置图0°、15°、30°（2张）
T梁预应力钢束定位钢筋布置图0°、15°、30°
墩顶现浇连续段负弯矩钢束及定位钢筋布置图0°、15°、30°
墩顶现浇连续段负弯矩钢束齿板钢筋布置图0°、15°、30°（3张）
T梁梁肋钢筋布置图（2张）0°、15°、30°
边跨翼板钢筋布置图交角：0°（2张）
边跨翼板钢筋布置图交角：15°（4张）
边跨翼板钢筋布置图交角：30°（4张）
T梁梁端封锚钢筋布置图0°15°30°（3张）
中跨翼板钢筋布置图交角：0°15°30°（5张）
T梁伸缩缝端梁端锚下钢筋布置图0°、15°、30°
T梁连续端梁端锚下钢筋布置图0°、15°、30°
端横隔梁钢筋布置图0°、15°、30°（3张）
中横隔梁钢筋布置图0°、15°、30°（3张）
腹板加厚段中横隔梁钢筋布置图0°、15°、30°（3张）
设160型伸缩缝端翼板加厚部钢筋布置图0°、15°、30°（3张）
墩顶现浇连续段钢筋布置图0°、15°、30°（6张）
固结墩墩梁连接构造图斜度：0°、15°、30°
桥面现浇层钢筋布置图交角：0°、15°、30°（6张）
支座构造图
……
共计63张
