40 64 40m预应力混凝土连续梁施工方案

fengzhong · 发表于 2020-4-4 19:57:35

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

1. 项目概要 2
1.1 工程简介 2
1.2 工期要求 6
1.3 施工材料 6
1.4 工程数量与工程材料 10
2. 编制依据 12
3. 施工方法 12
3.1 0#段 13
3.2 悬灌段 13
3.3 边墩现浇段 13
4. 施工总流程 14
总的施工流程如下： 14
5. 资源配置 15
5.1 材料 15
5.2 设备 15
5.3 人员 16
6. 工期安排 16
7. 施工技术 17
7.1 0#段施工 17
7.2 悬灌段施工 33
7.3 边墩现浇段施工 45
8. 设计计算 45
8.1 0#段施工托架检算 45
8.2 挂篮设计计算 46
9. 线性控制 46
9.1目的 46
9.2流程 46
9.3施工控制 47

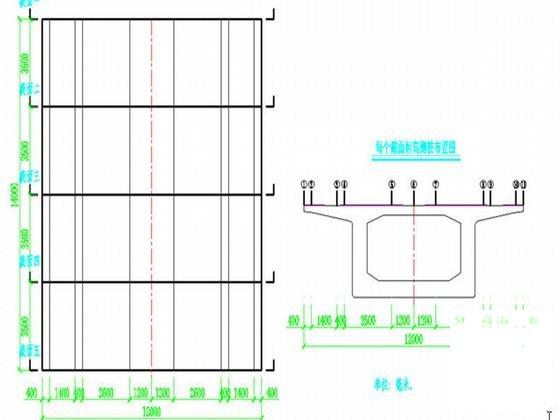

测点布置： 47
10. 安全方案 49

附件详情

桥长1246.77延米，共计30个墩台身，29孔梁。本桥在17#台至20#墩处设一联40+64+40m预应力混凝土连续梁以123°28′00″交角上跨XX国道，梁下净空30~40m。
【内容节选】
本连续箱梁的顶板宽12.20m、底板宽6.70m、梁高3.05~6.05m，腹板厚0.48~0.80m按折线变化、在端支点、中跨跨中及中支点处共设置5道横隔板，各横隔板均设有孔洞。箱梁两侧腹板与顶底板相交处外侧均采用圆弧倒角过渡。
连续梁共分35段，其中2个边墩托架现浇段、2个0#现浇段、2个边跨合拢段、1个中跨合拢段，其余为挂篮悬浇节段。中墩墩顶0#段长度为9m，悬浇节段长3m～4.25m，边墩托架现浇段长7.75m。
施工材料：
主梁梁体采用强度等级为C50的混凝土，封锚采用强度等级为C50的微膨胀混凝土，防护墙、遮板及电缆槽竖墙混凝土采用C40；防水层及保护层采用C40聚丙烯晴纤维混凝土。
施工方法：
根据T构连续梁的施工特点，连续梁施工可分三部分，分别为：0#段、悬灌段、边跨现浇段。
……
共计56页（20）

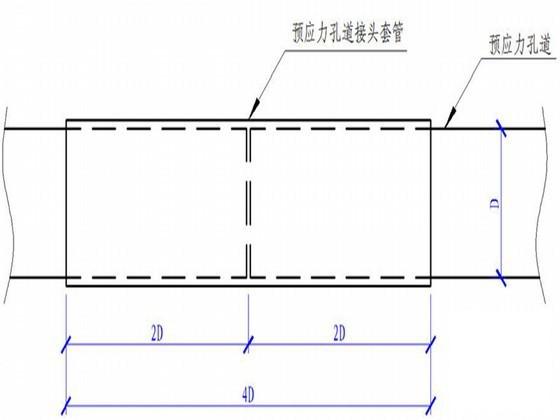

预应力孔道接头组装示意图

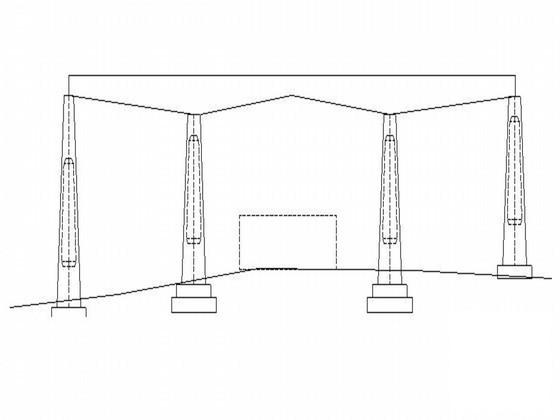

连续梁所处位置立面图

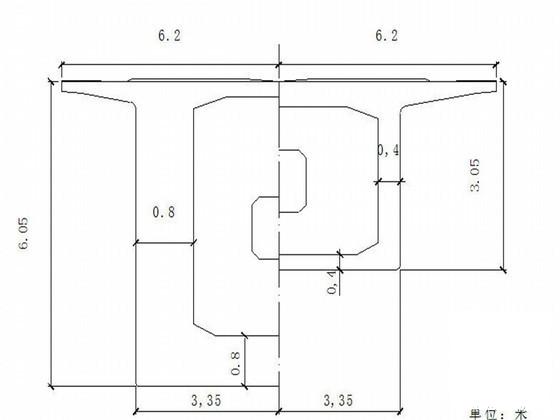

连续梁横断面图

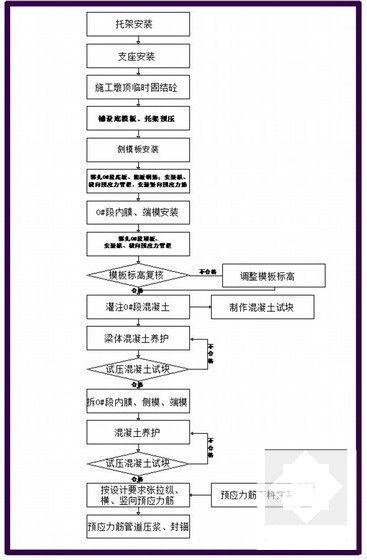

0#段的施工流程
